Катушечные магнитофоны, их будущее... или цифра рулит?

ChapaiSF:

насколько в том азимуте критично попадание

Смотря какой спад на ВЧ считаете допустимым. При перекосе головки на угол альфа эффект будет таким, как и от увеличения ширины зазора в тангенс альфа раз. Есть формула для величины спада на ВЧ от ширины зазора, по ней можете вычислить допустимый угол перекоса.

ChapaiSF:

насколько автоподстройка головы в теории могла иметь смысл?

А как ее осуществить технически? NAAC использует специальную головку с секциями на половину ширины трека.

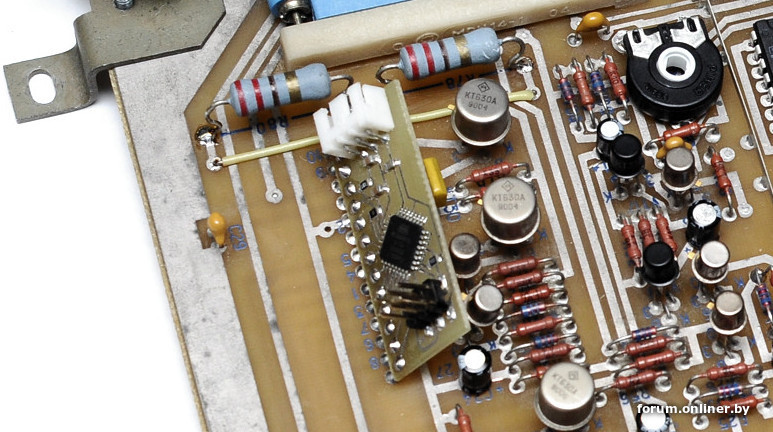

Уже несколько раз просили добавить автореверс в Э-004 с штатным БУ. Существуют варианты доработок на логике, но все они имеют недостатки. Подумал - а если использовать платку ДУ с процессором, которая уже есть? Добавить несколько входов/выходов, которые подключить к нужным точкам платы БУ, и готово. Только, наверное, надо как-то иметь возможность отключать автореверс?

siola:

И пульт тогда делал... по трём проводам. Сначала в Вильму-104 ставил, потом и в Э-004 спаял. Втыкал в разъём микрофона, задействовав свободные контакты у СГ-5. А потом в дальнейшем беспроводной от видиков вкорячивал.

Добавлено спустя 35 секунд
Блин, как вспомнишь...

вкорячивал как то не красиво звучит. В первую очередь как для мастера, который уважает свой труд. Во вторую для потребителя.

Vicos:

вкорячивал как то не красиво звучит.

Нихрена сути не понимаешь... берешь ножницы по металлу и отхватываешь нужный кусок платы у видика. Вкорячиваешь! Поняли наконец, слово?
Вон выше сказали, что нормально.

Конечно это не мой метод, но раз хотели хоть какой пульт и приносили с собой не нужные видики, то почему не вкорячить, повесив в магнитофоне огрызок?
Лет 6-8 назад беспроводных пультов никаких не было для катушечников, а некоторые хотели. Лично я колхоз вообще ненавижу и происходило только в редких случаях... когда желающие сначала тщательно изучали содержимое своего кошелька и только тогда брался. Работы на вечер.
Хм... 150-200$ вкорячить в Э-004 и 250-300$ в какой Акай.

Сейчас копейки и мало теперь, кому надо... Лив отнял хлеб.

Шутка.

Упс...
100-150$ в Олимпоэлектроники и 200-250$ в импорт!

Объяснил, что такое вкорячивание?
А делать законченное изделие, не было ни времени, ни желания. Ремонты сильно выматывали и мало, кому лентяйка нужна была.

ChapaiSF, отлично! Спасибо.
Про реверс не надо, а по автоазимуту интересна реализация. Это у какого катушечника, какой аппарат ждёте?

Не встречал и не слышал даже, чтобы авторегулировка была у катушечников...

ChapaiSF:

в конце концов как у дракона потенциометром

это какой такой потенциометр у дракона?

дорожка кассетника 0.6mm. плюс зазор. 0.3mm что суммарно эквивалентно дорожке в 4t катушечной. Чуть шире чем надо но все равно попадаем.. Катушечная кажись 1.2mm
вот ее и используем как расщепленную для управления. Не понимаю что вам не нравится.

Дутье воздухом и разрежением, применялось в компьютерной ленте на больших машинах.

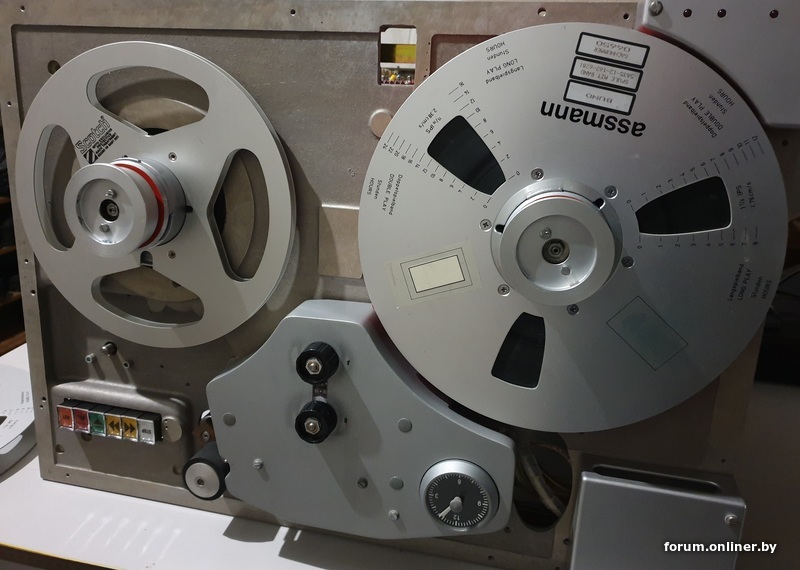

ChapaiSF, в одном из интересных моих аппаратов, у ASSMANN... организован вакуумный прижим ленты к головкам. При перемотках, когда отключается вакуумный насос, между лентой и головками создается тонкий слой загоняемого воздуха, заносящийся туда быстро движущейся лентой. Только при стопе, лента уже прилегает и касается головок.
Система настолько точно продумана и сделана, что сдаётся... это можно было создать только с помощью многих проб и ошибок, чтобы так точно всё выверить.

Вообще, вакуумный прижим - это самое лучшее из всевозможных решений для организации контакта голов с МЛ и благодаря ещё прецизионному исполнению ЛПМ, аппарат - чудо! Чем больше им занимаюсь, тем всё больше мне начинает нравиться.
Прошлые замеры выявили НУЛЕВУЮ детонацию, НУЛЕВУЮ нестабильность движения ленты и полное отсутствие "флаттер"-эффекта... хоть какой угодно ЛИМ пиши с литерой "Д" с любой скоростью на ленту от 1/8 и до 1"! Только воздушная прослойка при переводе аппарата на узкие ленты, при перемотках создаваться не будет.
И что самое интересное - там ПОЛНОСТЬЮ отсутствуют направляющие стойки для ленты и тракт её протяга выполнен совсем по-другому, выше всяких похвал!!!

Великолепнейшая его работа и вакуум, которого нет даже в никаких Штудерах! Только у Ампекса его у какого-то видел, редкого... и ещё у старых ЭВМ.
В общем, жалко стало переделывать и оставлю по ЛПМ, как есть. Остальное в переделку, а УВ на лампу. Запись на камне.

Тут на видео, как работают его НАБ-адаптеры. Снял все чертежи... простейший и надёжный механизм и почему не додумались делать так во всех остальных проф. магнитофонах?!
Подкатушечники не имеют даже выступов типа трайдентов, полностью круглые. Эти НАБ-ы зажимают катушки намертво!
https://rutube.ru/video/bbb5af7bd46d9516b7ae63cb92b64399/

yasha212, приношу извинений!
Я в прошлый раз вам ошибочно написал вес катушки 7 кг. Попутал вес 1" с другой, 2" катушки с лентой!

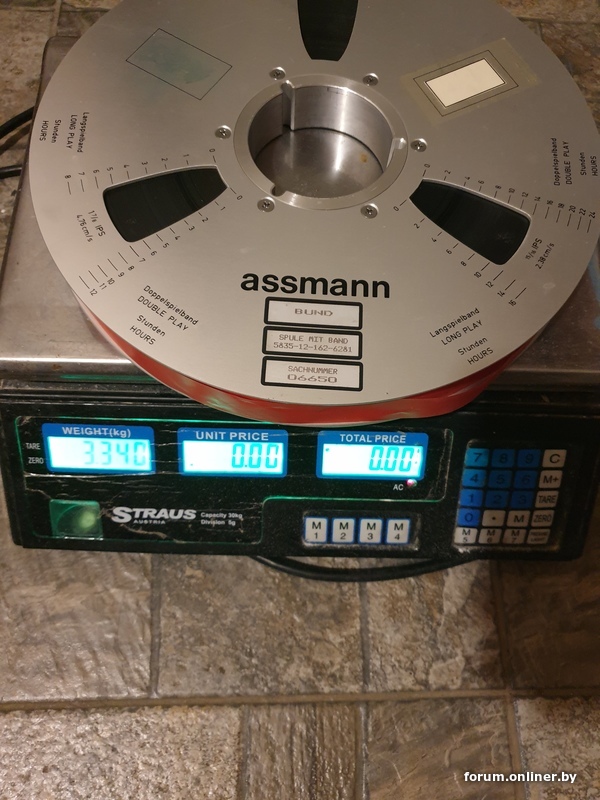

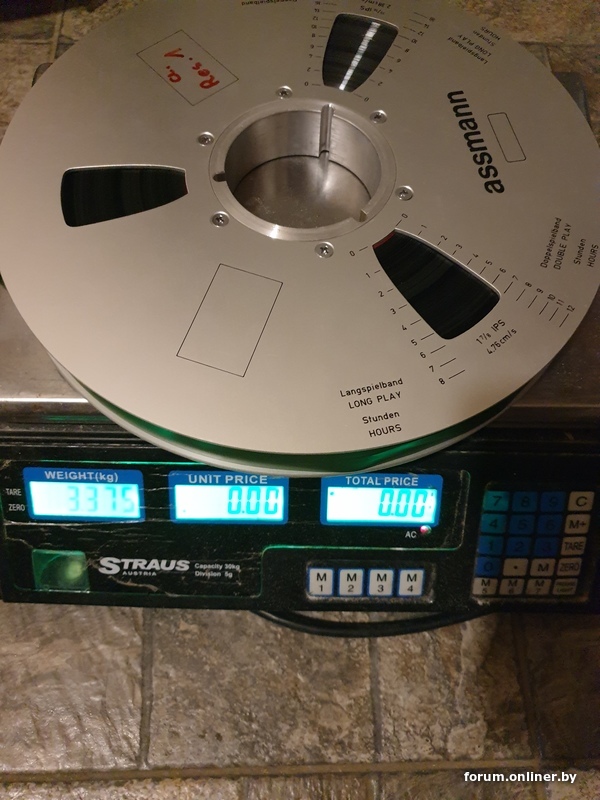

Дюймовка с рыжей лентой, весит 3,340кг (красный раккорд), а с чёрной - 3,375 кг (зелёный раккорд). Практически тоже самое.

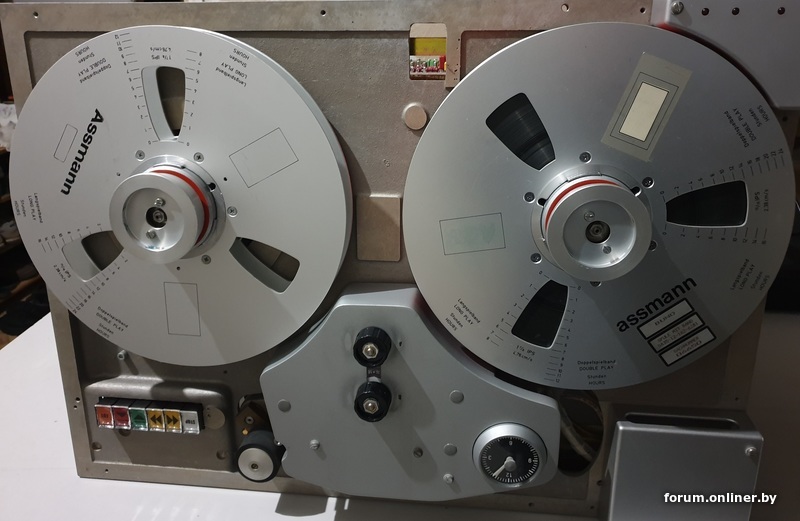

Слева обычная 10" катушка. Как-то не то на фоне правой... и непривычно маленькая вдруг стала, выигрывает только за счет рисунка своих окон.
Надел чтобы посмотреть, но чтобы зафиксировать, тут нужно сделать кольца-вставки, которые надо будет одеть после катушки на вал подкатушечника, нажав потом на НАБ.

Норм короче... чтобы и ЛИМ самому писать, а не покупать за дурные деньги.
