• Newton_Systems Neophyte PosterАвтор темы
    офлайн
    Newton_Systems Neophyte Poster Автор темы

    4

    5 лет на сайте
    пользователь #1732544

    Профиль
    Написать сообщение

    4
    # 9 февраля 2020 20:49 Редактировалось Newton_Systems, 40 раз(а).

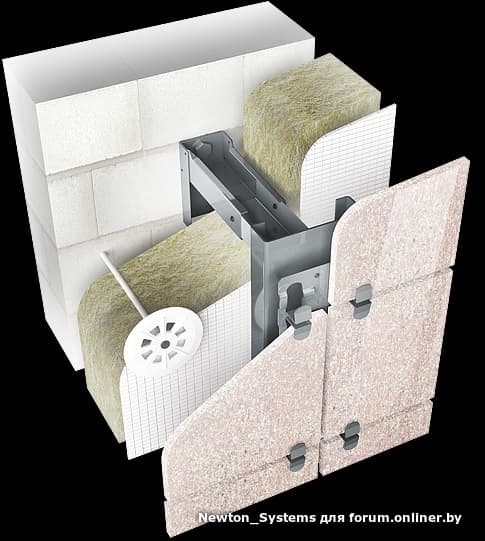

    Нержавеющие навесные фасадные системы для устройства навесных вентилируемых фасадов (вентфасады, подсистемы)

    Материалы подсистем: нержавеющая сталь, алюминий, оцинкованная сталь


    :100500: Не все знают,
    - алюминий корродирует изнутри: это так называемая межкристаллическая коррозия. Внешне она не заметна (т.е. никаких рыжих пятен не видно), при этом металл становится хрупким и буквально начинает крошиться;
    - с течением времени на поверхности деталей из нержавейки могут появиться небольшие пятна. Это — результат поверхностного окисления, которое, однако, не проникает вглубь структуры металла и не влияет на его прочность;
    - убывание цинкованного слоя в крупном городе составляет 3-9 мкм в год. Оцинковка же по 1 классу - 40 мкм. Значит, долговечность цинкованного покрытия составляет 5-11 лет, что естественно недостаточно. Поэтому применяют полимерное покрытие для защиты цинкового слоя (которое, кстати, отсутствует на всех кромках всех элементов, в связи технологией изготовления). Но стройка есть стройка, и без нарушения полимерного покрытия как раз на кромках элементов системы обойтись не удастся;
    - кронштейн всё время находится в знакопеременных температурах, что повышает риск коррозии.

    ВНИМАНИЕ: образующаяся внутри утеплителя среда является АКТИВНО коррозионно-агрессивной!
    Научная статья по коррозии алюминия (сплав типа 6063), нержавеющей и оцинкованной стали внутри утеплителя - образующаяся внутри утеплителя среда является активно коррозионно-агрессивной. Автор: Волкова О. В., научный сотрудник, Кафедра «Защита металлов и технологии поверхности» НИТУ «МИСиС».

    ПОЖАРОБЕЗОПАСНОСТЬ - не плавится
    Нержавеющая сталь в 3 раза более устойчива к огню, чем алюминий. Средняя температура бытового пожара составляет 850°С, алюминий же начинает плавится уже при 630°С, а при температуре 800-900°С алюминий сам по себе поддерживает горение с огромным тепловыделением. Нержавеющая сталь - температура плавления 1800°С. Иногда проводят определенные мероприятия, которые позволяют несколько повысить пожаростойкость алюминиевой системы, но свойства металла при этом все равно не меняются.

    ЭСТЕТИЧНОСТЬ - русты в 2 раза уже
    При нагревании, например, летом, под воздействием солнца, алюминиевые профили расширяются, и закрепленные на них элементы облицовки могут наползти друг на друга или лопнуть от давления, испортив внешний вид фасада. Чтобы этого не происходило, при монтаже между элементами облицовки оставляют русты — технологические щели определенного размера. В алюминиевых системах размер руста достигает 8-10 мм. Нержавейка расширяется в 2,5 раза меньше, а значит, можно уменьшить зазор до 3-4 мм, что выглядит гораздо эстетичнее.

    НАДЕЖНОСТЬ - все три кронштейна работают
    Термическая деформация влияет не только на эстетическую сторону системы. Поскольку нержавейка мало подвержена расширению, можем жестко (с помощью заклепок) фиксировать все кронштейны на каждой направляющей. Алюминиевая направляющая из-за термических деформаций начинает «гулять», и, если крепить кронштейн жестко, его запросто может сорвать. Чтобы выйти из положения, верхний кронштейн (так называемый «несущий») крепят жестко, а два других (опорных) соединяют с направляющей подвижно. Получается, что один кронштейн жестко держит весь трехметровый участок системы, а анкер этого кронштейна получает повышенную нагрузку. В нержавеющей системе все три кронштейна работают с одинаковой, правильно распределенной нагрузкой.


    Деформация терморазрыва, промерзание в зоне анкера
    Теплопроводность алюминиевых сплавов в 5,5 раз выше чем у нержавеющей стали. Поэтому для исключения возможности образования мостиков холода в местах крепления кронштейнов к стене, в алюминиевых подсистемах используется терморазрыв толщиной 10 мм, что негативно сказывается на надёжности узла крепления кронштейн-стена, так как головка анкера работает в знакопеременных температурах, что приводит к коррозии самого нагруженного элемента НВФ - анкера.


    Под воздействием сильных динамических нагрузок терморазрыв может деформироваться (чем толще терморазыв, тем больше эта деформация). В результате может произойти сползание элементов облицовки или обрушение всей системы. В нержавеющей системе тоже предусмотрен терморазрыв из паронита, но его толщина — всего 1,5-2 мм. Кронштейн из нержавейки крепится к стене настолько плотно, что деформироваться там практически нечему.

    КРОНШТЕЙН - коробчатая, телескопическая конструкция
    Коробчатую конструкцию кронштейна невозможно сделать из алюминия в силу ограничений, которые существуют по технологии обработки этого металла. Телескопическая форма нержавеющего коробчатого кронштейна позволяет нивелировать кривизну стен.
    Вынос таких нержавеющих кронштейнов от несущей стены составляет от 60 до 430 мм
    Самый важный и ответственный элемент всех систем НВФ — это кронштейн. От того, насколько он надежен и насколько правильно передает весовую и ветровую нагрузку на анкер, зависит срок безремонтной эксплуатации здания, а также внешний вид фасада. Менее технологичный или некачественно изготовленный кронштейн имеет ряд недостатков, которые делают его эксплуатацию более рискованной. У такого кронштейна возникает момент на прокручивание вокруг оси анкера, сам анкер также работает неправильно.
    Коробчатая конструкция нержавеющего кронштейна обладает высокими моментами сопротивления по всем осям (благодаря коробчатому сечению консоли и подвижной вставки кронштейна) и жесткостью узла крепления кронштейн-стена (ось крепежного анкера совпадает с вектором ветровой нагрузки) — все это позволяет воспринимать горизонтальную составляющую ветровой нагрузки, направленную вдоль фасада и параллельно земле, исключает возможность проворота кронштейна вокруг оси крепления анкера и возникновение крутящего момента на сворачивание головки анкера от весовой нагрузки.


    Предел прочности — нержавеющей стали в 3 раза больше чем алюминиевого сплава, поэтому для обеспечения равной прочности подсистем, алюминиевые элементы в 2-3 раза толще стальных, что сводит на нет преимущество в весе фасада в 1 кв. метр стены. К тому же в нержавеющую систему входят 4-5 элементов, а в систему из алюминия порядка 10.
    Самые же ответственные элементы в алюминиевых системах все равно выполнены из нержавеющей стали — кляммеры, распорные винты в подвижных салазках, заклёпки и т.д.
    В конце концов, вес системы — это довольно условный показатель: во-первых, вся облицовка весит гораздо больше самой системы, на которой она смонтирована. Во-вторых, и облицовка, и система вместе взятые весят ничтожно мало по сравнению с общим весом здания.

    Типы креплений: в стену, в междуэтажные перекрытия (пролет до 4,8 метра для нержавеющей подсистемы)

    Под облицовки: камень, керамогранит, клинкер, керамика, фибро, кассеты, композит, кирпич...

    НОВИНКИ

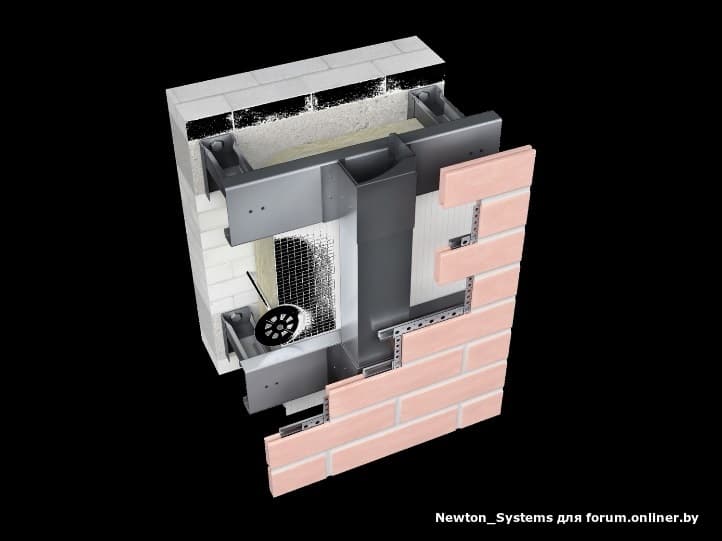

    Вентилируемый фасад - кирпич (подсистема из нержавеющей стали)


    Вентилируемый фасад - СФБ с интегрированной плиткой (подсистема из нержавеющей стали)

  • wilson Senior Member
    офлайн
    wilson Senior Member

    20322

    15 лет на сайте
    пользователь #43316

    Профиль
    Написать сообщение

    20322
    # 9 февраля 2020 21:00

    Про стоимость не написали :D

    Коридор в больнице был настолько длинный и светлый, что Вася проверил пульс.
  • Newton_Systems Neophyte PosterАвтор темы
    офлайн
    Newton_Systems Neophyte Poster Автор темы

    4

    5 лет на сайте
    пользователь #1732544

    Профиль
    Написать сообщение

    4
    # 9 февраля 2020 21:30
    wilson:

    Про стоимость не написали :D

    Применение комбинированной подсистемы, как правило, в пределах стоимости алюминиевой.
    При этом в самой ответственной зоне - кронштейн всегда выполнен из нержавеющей стали, а вот профиля могут быть из оцинкованной стали с полимерным покрытием.

  • wilson Senior Member
    офлайн
    wilson Senior Member

    20322

    15 лет на сайте
    пользователь #43316

    Профиль
    Написать сообщение

    20322
    # 10 февраля 2020 12:30
    Newton_Systems:

    wilson:

    Про стоимость не написали :D

    Применение комбинированной подсистемы, как правило, в пределах стоимости алюминиевой.
    При этом в самой ответственной зоне - кронштейн всегда выполнен из нержавеющей стали, а вот профиля могут быть из оцинкованной стали с полимерным покрытием.

    и снова ничего не написали :-?

    Коридор в больнице был настолько длинный и светлый, что Вася проверил пульс.
  • Newton_Systems Neophyte PosterАвтор темы
    офлайн
    Newton_Systems Neophyte Poster Автор темы

    4

    5 лет на сайте
    пользователь #1732544

    Профиль
    Написать сообщение

    4
    # 10 февраля 2020 13:45 Редактировалось Newton_Systems, 1 раз.
    wilson:

    Newton_Systems:

    wilson:

    Про стоимость не написали :D

    Применение комбинированной подсистемы, как правило, в пределах стоимости алюминиевой.
    При этом в самой ответственной зоне - кронштейн всегда выполнен из нержавеющей стали, а вот профиля могут быть из оцинкованной стали с полимерным покрытием.

    и снова ничего не написали :-?

    Расчетная стоимость рассчитывается на примере типового участка, согласно чертежей фасада, реальная по КМД.

    И потом, цену нередко дают лишь бы забрать объект, а когда уже конструкции начали монтировать и вам деваться особо некуда, расскажут, что вот тут надо то, тут надо еще и т.п.... в итоге, окажется, что заплатить придется дороже чем предлагалось теми кто давал настоящую цену.

    К слову, у нас лишь недавно подошли к тому, что есть такое понятие как подсистема, которая и сертифицируется именно в совокупности, как подсистема.
    До этого сертифицировали только отдельные элементы подсистем, например, отдельно кронштейн, отдельно профили, отдельно кляммер... грубо, документы лишь на куски металла, причем нередко купленные у разных производителей, а как все это ассорти работает в собранном виде никто не тестировал, не знает и не представляет.

    Например, конкуренты стали учитывать, что L-кронштейн проворачивает со временем и стали делать его основание для крепления на 2 анкера, только вот близко поставленные анкеры могут давать трещины по материалу стены.

  • wilson Senior Member
    офлайн
    wilson Senior Member

    20322

    15 лет на сайте
    пользователь #43316

    Профиль
    Написать сообщение

    20322
    # 10 февраля 2020 15:57

    Расчетная стоимость рассчитывается на примере типового участка,

    ну так приведите примеры для нескольких вариантов, отчего что зависит?

    И потом, цену нередко дают лишь бы забрать объект

    поэтому стройбанов никто не любит :trollface:

    Коридор в больнице был настолько длинный и светлый, что Вася проверил пульс.
  • Newton_Systems Neophyte PosterАвтор темы
    офлайн
    Newton_Systems Neophyte Poster Автор темы

    4

    5 лет на сайте
    пользователь #1732544

    Профиль
    Написать сообщение

    4
    # 10 февраля 2020 18:42 Редактировалось Newton_Systems, 10 раз(а).
    wilson:

    Расчетная стоимость рассчитывается на примере типового участка,

    ну так приведите примеры для нескольких вариантов, отчего что зависит?

    Зависит, например, куда крепиться - в стену или в междуэтажные перекрытия (бывает, потребуется применить оба варианта), от величин требуемого относа вентфасада от стен (свыше 400 мм, как правило, требуется разработка конструктива под определенную ситуацию), от размеров, веса облицовки и типа ее крепления, от архитектурных решений и т.д.

    Правильно передать чертежи по которым предоставят раскладку подсистемы (можно отдать ту потом на проверку конкуренту) типового участка вашего фасада, как правило, это делают бесплатно (либо этажа, всего дома - это работа из-за объемов может стоить денег) и получить расчетную стоимость за м2, ориентир полной стоимости подсистемы.

  • anna954 Member
    офлайн
    anna954 Member

    159

    6 лет на сайте
    пользователь #1305314

    Профиль
    Написать сообщение

    159
    # 13 февраля 2020 15:52

    Доброго дня всем! Возможно и не по теме слегка, но не нашла подходящего на сайте. Может подскажет кто, какой материал лучше применить для наружного утепления фасада частного дома из газосиликатных блоков, чтобы было не слишком дорого и тепло.

  • wilson Senior Member
    офлайн
    wilson Senior Member

    20322

    15 лет на сайте
    пользователь #43316

    Профиль
    Написать сообщение

    20322
    # 13 февраля 2020 16:32
    anna954:

    Доброго дня всем! Возможно и не по теме слегка, но не нашла подходящего на сайте. Может подскажет кто, какой материал лучше применить для наружного утепления фасада частного дома из газосиликатных блоков, чтобы было не слишком дорого и тепло.

    еще один ряд газосиликатных блоков
