    # 17 ноября 2018 23:12 Редактировалось djbass, 1 раз.

    Решил ещё добавить опцию для штатной батареи. Изготовил насадку на батарею с блоком питания на 10А и плавно регулируемым рабочим напряжение 20 вольт и ниже, в зависимости от степени заряженности, то есть использовать для зарядки нетбука (18-19В), автомобильных девайсов (12-13В), прочей техники (9В), зарядки мощных USB потребителей (5В). По разъёму из наличия только шнур для нетбука. Осталось нацепить шнуры USB, miniUSB, разъём прикуривателя авто.
    Насадку на батарею делал из того, что попалось под руку. Изначально планировал заказать на 3D принтере, но это надо куда-то идти, кого-то просить, пытаться объяснять на пальцах. Взял б/у доску, распилил по быстрому, немного убрал фаски, где-то подпилил, подточил, вышла коробочка :) Клеммы использовал от батарейного отсека для литиевых батарей, по ширине они подходят как влитые. Просверлил, пропаял, добавил 2-3 слоя изоляции на провода, ну и всё, что-то получилось. Изначально плата настроена на 12 вольт, но для зарядки нетбука пришлось перенастроить на 19 вольт.
    Деревянная насадка сидит жёстко, никуда не вылетает при движении. Также реализована защита от "дурака", то есть по другому или другой стороной насадку на зацепишь на батарею, клеммы расположены со сдвигом, форма выступа имеет ассиметричную форму.
    Для насадки на батарею хорошо подходит фоанрик из серии Ryobi, но в его корпус мощную плату негде разместить.

  • djbass Senior MemberАвтор темы
    офлайн
    djbass Senior Member Автор темы

    1951

    11 лет на сайте
    пользователь #614659

    Профиль
    Написать сообщение

    1951
    # 4 декабря 2018 12:42 Редактировалось djbass, 1 раз.

    Клеммы насадки для зарядки батареи ноутбука спаял напрямую, минуя стабилизатор. Проверил в деле для зарядки ноутбука. Полностью заряженная батарея Ryobi смогла зарядит батарею ноутбука и поддержать работу от 25 до 75%, далее зарядка прекращается и в Ryobi остаётся 2 деления заряда. То есть полноценной зарядки до 100% не получается, вероятно из-за аналогичного напряжения батареи Ryobi и зарядного напряжения батареи ноутбука.

  • djbass Senior MemberАвтор темы
    офлайн
    djbass Senior Member Автор темы

    1951

    11 лет на сайте
    пользователь #614659

    Профиль
    Написать сообщение

    1951
    # 29 декабря 2018 17:54

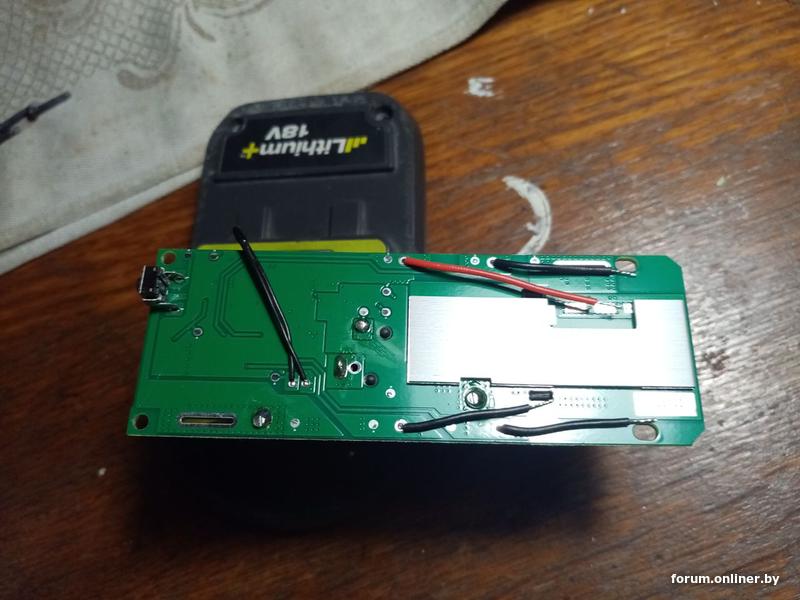

    Помимо фонарика с платой DC5V для зарядки телефона и других девайсов прилепил к насадке аккумулятора такую же плату. Ток зарядки до 1А. В корпус преобразователя эстетически красиво вмонтировать не удалось, разместил как есть с жёсткой фиксацией и возможностью обратного монтажа без ущерба. Вид - абракадабра, плотность элементов и проводки очень плотная, нужно установить предохранитель, иначе 90Втч батареи хорошо рванёт :D

  • djbass Senior MemberАвтор темы
    офлайн
    djbass Senior Member Автор темы

    1951

    11 лет на сайте
    пользователь #614659

    Профиль
    Написать сообщение

    1951
    # 5 января 2019 09:04

    Добавлю наблюдения, которые упустил в процессе монтажа насадки.

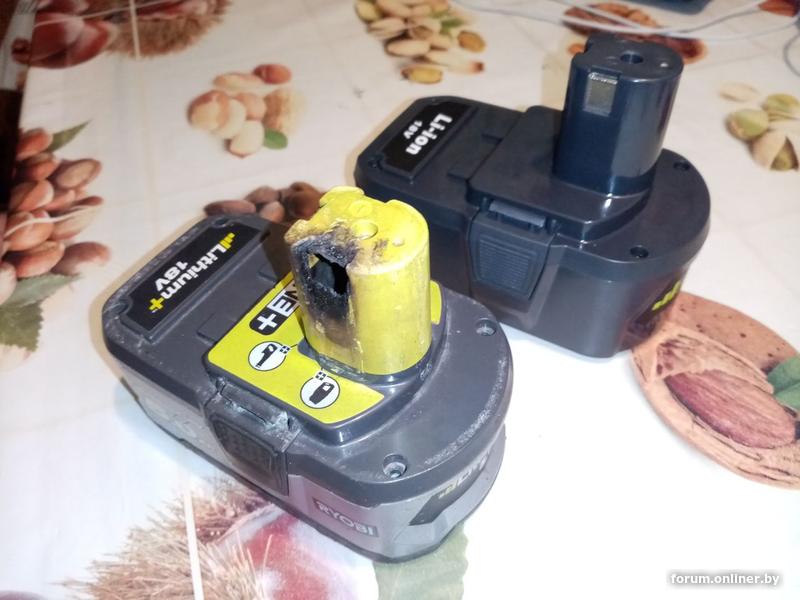

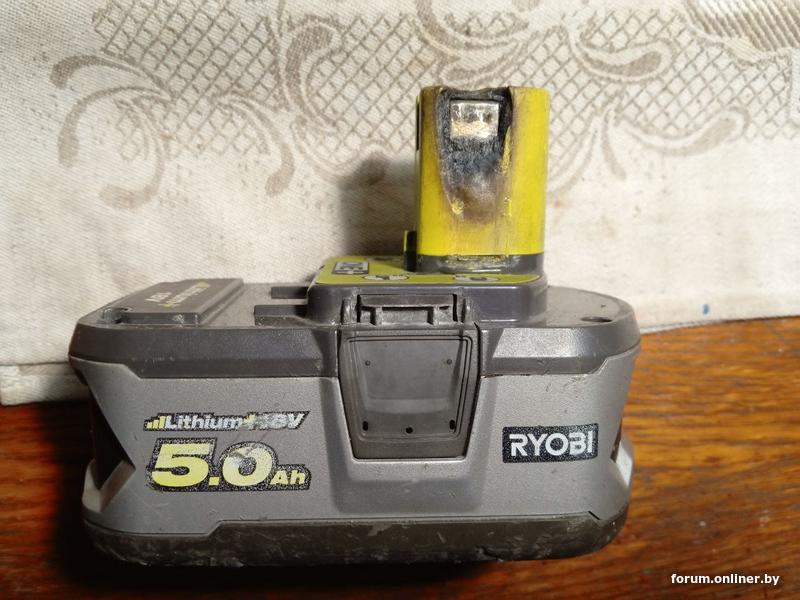

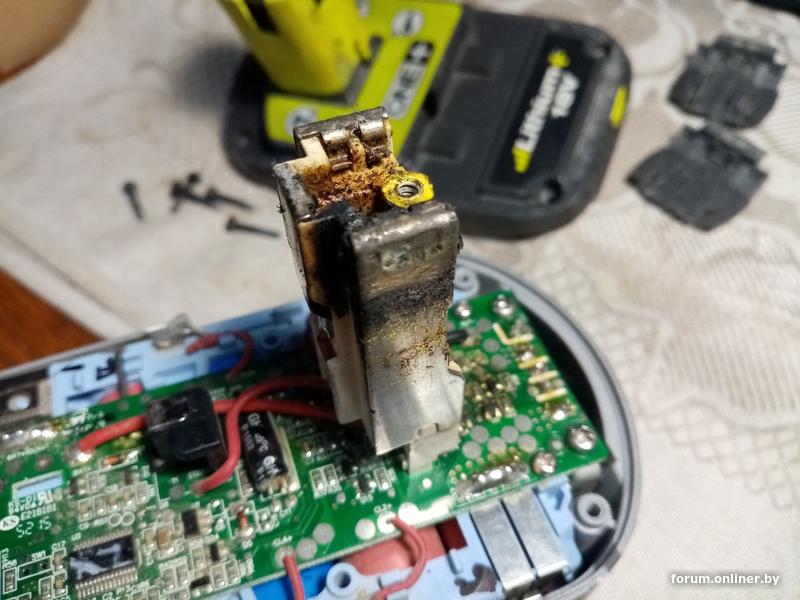

    Литиевые АКБ - опасная штука, если происходит замыкание или перегрев. Вот как раз в процессе монтажа насадки произошёл коротыш и одна из клемм испарилась, хорошо в запаса были ещё 4. По времени коротыш - доли секунды, но работа аккумулятора нарушилась. Точно ли в этом причина не уверен, но других внештатных ситуаций с АКБ не было. Подозреваю, что на одной из пар аккумуляторов стоит термопара и как раз этот блок аккумуляторов перестал заряжаться , тем самым сбивая с толку неправильной индикацией остаточного заряда. То есть без нагрузки АКБ показывает 3 деления зарядки, а под нагрузкой - пусто и напряжение на клеммах - 12 вольт.

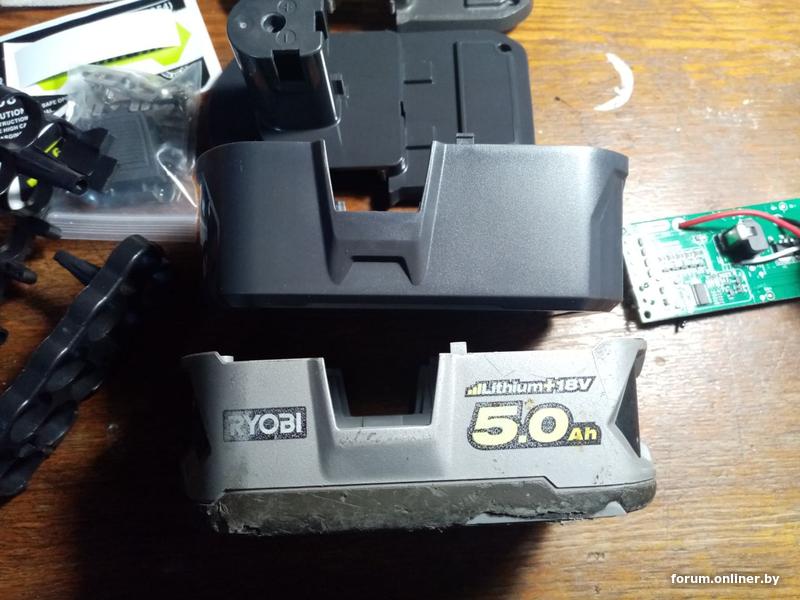

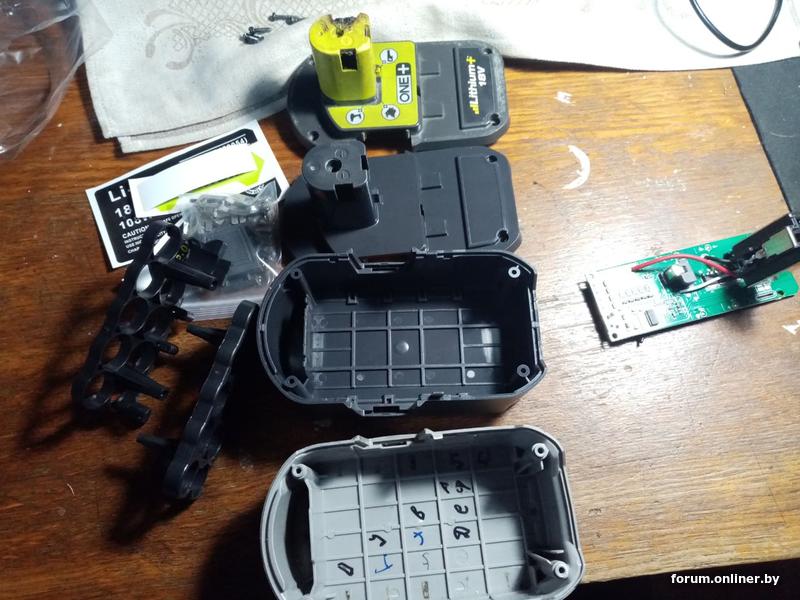

    Решил разобрать АКБ и зарядить пару аккумуляторов отдельной зарядкой, то есть произвести балансировку как это делают на батареях гибридный машин. Замерил отдельно напряжение на каждой паре аккумуляторов

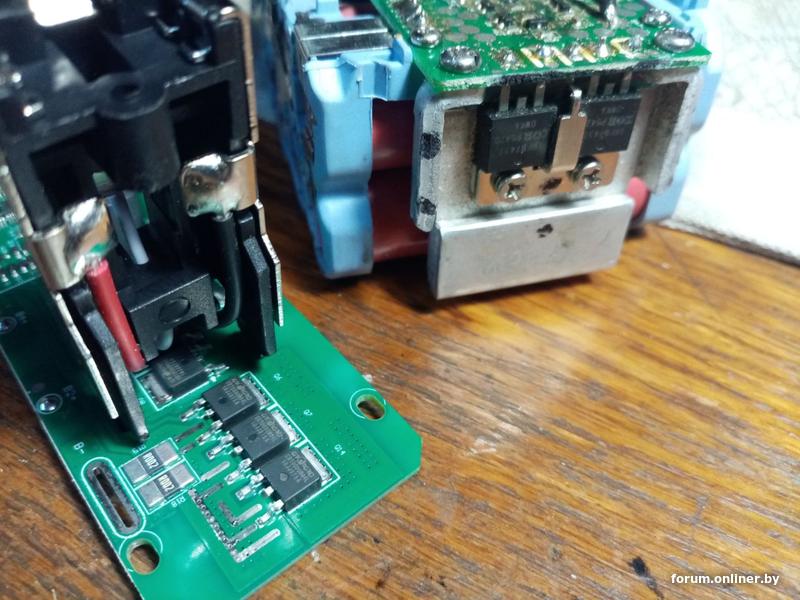

    Отпаял провода от платы управления и зарядил отдельной зарядкой до полного. Установил всё назад, разрядил инструментами, индикация остатка заряда теперь работает адекватно. Далее зарядил штатной зарядкой и теперь аккумулятор работает как обычно.

    Добавлено спустя 3 минуты 9 секунд

    Добавлю ещё момент по раскручиванию шурупов АКБ. Если нет подходящей отвёртки с центральным отверстием, то не надо бежать в магазин, центральный штырь легко выламывается лёгким ударом плоской отвёртки. Если центральный штырь достаточно углублен, то и этого может не понадобится.

  • djbass Senior MemberАвтор темы
    офлайн
    djbass Senior Member Автор темы

    1951

    11 лет на сайте
    пользователь #614659

    Профиль
    Написать сообщение

    1951
    # 3 марта 2019 11:41

    Пришёл алишный вольтметр за 3 копейки, прилепил к "чудо-юду" насадке на аккумулятор.
    Теперь есть возможность заряжать ноутбук, девайсы на 5В и питать различные приборы с любым напряжением 1-18В от отдельного разъёма с нагрузкой до 100-150Вт, контролируя напряжение. Изготовленная на 3D-принтере насадка с рациональным расположением элементов наверное была бы эстетичнее на вид.

  • djbass Senior MemberАвтор темы
    офлайн
    djbass Senior Member Автор темы

    1951

    11 лет на сайте
    пользователь #614659

    Профиль
    Написать сообщение

    1951
    # 4 июля 2019 12:57

    Попался на глаза 5Ач нового выпуска, заметил, что у него силовые клеммы не гладкие как раньше, а с тиснением, фотку не делал.

  • djbass Senior MemberАвтор темы
    офлайн
    djbass Senior Member Автор темы

    1951

    11 лет на сайте
    пользователь #614659

    Профиль
    Написать сообщение

    1951
    # 24 сентября 2021 11:28

    Наконец китайцы освоили переходники на аккумулятор Ryobi, теперь есть возможность разгуляться с самоделками
