    # 25 сентября 2021 23:25

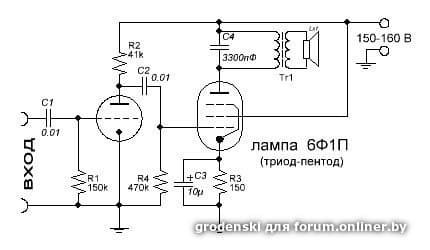

    Опытные, подскажите, пожалуйста, будет ли работать такой примитив? Нужен чтобы проверить кучку ламп.

  • Слава-Космонавт Senior Member
    офлайн
    Слава-Космонавт Senior Member

    1839

    4 года на сайте
    пользователь #2097955

    Профиль
    Написать сообщение

    1839
    # 25 сентября 2021 23:35
    grodenski:

    Опытные, подскажите, пожалуйста, будет ли работать такой примитив? Нужен чтобы проверить кучку ламп.

    :znaika: Эти простачки однотактные все работают (а, те, у которых выходная лампа в триодном режиме -- звучат с любыми ТВЗ в добавок)

  • oleg_s Senior Member
    офлайн
    oleg_s Senior Member

    4742

    17 лет на сайте
    пользователь #16242

    Профиль
    Написать сообщение

    4742
    # 25 сентября 2021 23:36 Редактировалось oleg_s, 1 раз.

    Нормально не Будет. Первый триод без смещения. в катод надо резистор .
    С4 них не понял зачем влепили. Видно умный кто-то.
    Триодная часть по ВАХ - Анодное 150В, 80В на аноде, смещение 2В, ток 10 мА. итого Ra 6K, Rk 200 om

    Я не паэта, о крый мяне Божа!
  • grodenski Senior Member
    офлайн
    grodenski Senior Member

    2906

    11 лет на сайте
    пользователь #219601

    Профиль
    Написать сообщение

    2906
    # 25 сентября 2021 23:48

    Спасибо! Мне схема показалась тоже странной. Эта интереснее выглядит.

  • mixing-mastering Senior Member
    офлайн
    mixing-mastering Senior Member

    8569

    6 лет на сайте
    пользователь #1683425

    Профиль
    Написать сообщение

    8569
    # 25 сентября 2021 23:49 Редактировалось mixing-mastering, 1 раз.
    oleg_s:

    С4 них не понял зачем влепили.

    наверное - резонансный усилитель :))
    я тоже чето засомневался, и глянул типовые схемы..- он почти везде есть! :insane:

    Парк-сервис
  • Слава-Космонавт Senior Member
    офлайн
    Слава-Космонавт Senior Member

    1839

    4 года на сайте
    пользователь #2097955

    Профиль
    Написать сообщение

    1839
    # 25 сентября 2021 23:51
    oleg_s:

    Нормально не Будет. Первый триод без смещения. в катод надо резистор .
    С4 них не понял зачем влепили. Видно умный кто-то.
    Триодная часть по ВАХ - Анодное 150В, 80В на аноде, смещение 2В, ток 10 мА. итого Ra 6K, Rk 200 om

    Ну, по hi-end (у) возможно и не зазвучит -- но, "эксклюзивный ламповый звук" будет обеспечен и без смещения на первой входной лампе-триоде :rotate:

  • oleg_s Senior Member
    офлайн
    oleg_s Senior Member

    4742

    17 лет на сайте
    пользователь #16242

    Профиль
    Написать сообщение

    4742
    # 25 сентября 2021 23:53 Редактировалось oleg_s, 2 раз(а).

    mixing-mastering, не, Это могет быть дабы колебания на фронте меандра задавить. Цепочка Цобеля, итить., Безрезистора фильтр , вч отрезает

    Я не паэта, о крый мяне Божа!
  • mixing-mastering Senior Member
    офлайн
    mixing-mastering Senior Member

    8569

    6 лет на сайте
    пользователь #1683425

    Профиль
    Написать сообщение

    8569
    # 26 сентября 2021 00:47
    oleg_s:

    mixing-mastering, не, Это могет быть дабы колебания на фронте меандра задавить. Цепочка Цобеля, итить., Безрезистора фильтр , вч отрезает

    ну смотрится зловеще - как колебательный контур ...
    вобщем

    Парк-сервис
  • Добрый_Дедушка Senior Member
    офлайн
    Добрый_Дедушка Senior Member

    6840

    7 лет на сайте
    пользователь #1113377

    Профиль
    Написать сообщение

    6840
    # 26 сентября 2021 09:40 Редактировалось Добрый_Дедушка, 1 раз.

    Страшнее кошки , зверя нет)))
    И.А. Крылов.

  • andrejj-medan Senior Member
    офлайн
    andrejj-medan Senior Member

    2052

    9 лет на сайте
    пользователь #490844

    Профиль
    Написать сообщение

    2052
    # 26 сентября 2021 10:01
    oleg_s:

    Это могет быть дабы колебания на фронте меандра задавить.

    Индуктивность ресеянья в хреновых трансах велика, и в схемах на пентодах, тетродах, ситуацию исправляют ёмкостью. Для схем на триодах с маленьким Ri, влияет меньше, её не ставят, нор спад АЧХ будет..

    3.3.3
  • oleg_s Senior Member
    офлайн
    oleg_s Senior Member

    4742

    17 лет на сайте
    пользователь #16242

    Профиль
    Написать сообщение

    4742
    # 26 сентября 2021 10:14

    andrejj-medan, исправляют... гм. а как это работает? индуктивность рассеивания заваливает ВЧ, если не ошибаюсь. Кондер в аноде ВЧ еще больше заваливает. или там резонанс?

    Я не паэта, о крый мяне Божа!
  • OrcaXXX Senior Member
    офлайн
    OrcaXXX Senior Member

    6209

    14 лет на сайте
    пользователь #80033

    Профиль
    Написать сообщение

    6209
    # 26 сентября 2021 10:22
    Слава-Космонавт:

    Ну, по hi-end (у) возможно и не зазвучит -- но, "эксклюзивный ламповый звук" будет обеспечен и без смещения на первой входной лампе-триоде

    Дабы не транслировать глупости и не тащить оные из интернета, читайте больше техническую литературу, а не шарьтесь по всяким интернет-помойкам в поисках истины.

    Errare humanum est ...
  • Слава-Космонавт Senior Member
    офлайн
    Слава-Космонавт Senior Member

    1839

    4 года на сайте
    пользователь #2097955

    Профиль
    Написать сообщение

    1839
    # 26 сентября 2021 10:47 Редактировалось Слава-Космонавт, 1 раз.
    OrcaXXX:

    Слава-Космонавт:

    Ну, по hi-end (у) возможно и не зазвучит -- но, "эксклюзивный ламповый звук" будет обеспечен и без смещения на первой входной лампе-триоде

    Дабы не транслировать глупости и не тащить оные из интернета, читайте больше техническую литературу, а не шарьтесь по всяким интернет-помойкам в поисках истины.

    В мире книг (литературы) есть и читатели, есть и писатели :znaika: :super: :ura:

    Читайте вы, OrcaXXX, сами на здоровье тех. литературы разные ...., раз у вас нет своего ума написать самому оные....

    P.S. Когда в мировой науке открывается что то новое -- то, что то древнее по времени, в науке закрывается обычно оставаясь не оцененным и даже не востребованным... (это касается и мировой истории радиоламп)

  • курчавый Senior Member
    офлайн
    курчавый Senior Member

    18861

    11 лет на сайте
    пользователь #253561

    Профиль
    Написать сообщение

    18861
    # 26 сентября 2021 10:57

    " И тут Остапа понесло."

    Верблюд может две недели не пить. Уважаю.
  • OrcaXXX Senior Member
    офлайн
    OrcaXXX Senior Member

    6209

    14 лет на сайте
    пользователь #80033

    Профиль
    Написать сообщение

    6209
    # 26 сентября 2021 11:14
    курчавый:

    " И тут Остапа понесло."

    Серёга, есть хорошая пословица - с умным спорь, с дураком - соглашайся.
    Предмета для спора здесь я не усматриваю, по сему - умолкаю. А молчание, как известно, знак согласия. ;)

    Errare humanum est ...
  • курчавый Senior Member
    офлайн
    курчавый Senior Member

    18861

    11 лет на сайте
    пользователь #253561

    Профиль
    Написать сообщение

    18861
    # 26 сентября 2021 11:58

    Хороший день.
    Солнечное утро.
    Что ещё нужно,для того чтобы поднять натроение :super:

    Верблюд может две недели не пить. Уважаю.
  • mixing-mastering Senior Member
    офлайн
    mixing-mastering Senior Member

    8569

    6 лет на сайте
    пользователь #1683425

    Профиль
    Написать сообщение

    8569
    # 26 сентября 2021 12:01
    курчавый:

    " И тут Остапа понесло."

    - Не корысти ради, а токмо волею пославшей мя супруги!
    Илья Ильф, Евгений Петров, "Двенадцать стульев"

    Добавлено спустя 1 минута 1 секунда

    курчавый:

    Хороший день.

    да, свежачок от них, тоже вкусил :)

    Добавлено спустя 3 минуты 3 секунды

    OrcaXXX:

    с дураком - соглашайся.

    проплаченных дураков лучше вообще игнорить..полезней для атмосферы окружающей

    Парк-сервис
  • Слава-Космонавт Senior Member
    офлайн
    Слава-Космонавт Senior Member

    1839

    4 года на сайте
    пользователь #2097955

    Профиль
    Написать сообщение

    1839
    # 26 сентября 2021 12:55 Редактировалось Слава-Космонавт, 1 раз.
    mixing-mastering:

    - Не корысти ради, а токмо волею пославшей мя супруги!
    Илья Ильф, Евгений Петров, "Двенадцать стульев"
    проплаченных дураков лучше вообще игнорить..полезней для атмосферы окружающей

    mixing-mastering , смените вашу заезженную грампластинку -- она у вас давно уже застряла на одной ноте :rotate:

  • OrcaXXX Senior Member
    офлайн
    OrcaXXX Senior Member

    6209

    14 лет на сайте
    пользователь #80033

    Профиль
    Написать сообщение

    6209
    # 26 сентября 2021 12:56 Редактировалось OrcaXXX, 5 раз(а).
    курчавый:

    Что ещё нужно,для того чтобы поднять натроение

    mixing-mastering:

    да, свежачок от них, тоже вкусил

    Такой женский вокал меня никогда не впечатлял, то ли дело -

    Errare humanum est ...
  • oleg_s Senior Member
    офлайн
    oleg_s Senior Member

    4742

    17 лет на сайте
    пользователь #16242

    Профиль
    Написать сообщение

    4742
    # 26 сентября 2021 13:05 Редактировалось oleg_s, 1 раз.
    Я не паэта, о крый мяне Божа!
