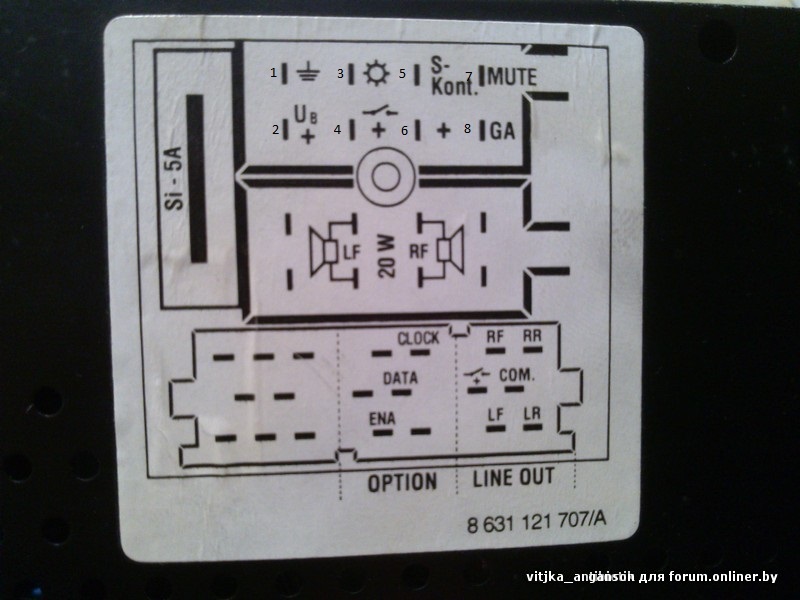

Имеется магнитола audi gamma cc.Вопрос в следующем что означают символы на схеме?Куда подключать питание?Верхняя колодка отвечает за подключение магнитолы,я так понял.
офлайн
vitjka_antibiotik
Member
Автор темы
|
|
216 |
12 лет на сайте Город:
|
Имеется магнитола audi gamma cc.Вопрос в следующем что означают символы на схеме?Куда подключать питание?Верхняя колодка отвечает за подключение магнитолы,я так понял.
1 - минус
2 и 6 - + постоянный
4 - включение эл.антенны
3 - включение подсветки кнопок( от габаритов )
5 - + от замка зажигания
7 - на телефон
8 - на датчик скорости
