Ламповые усилители реальность и иллюзии

oleg_s:

Добрый_Дедушка:

Ну...если только мостиком... Это ж какое напряжение на нагрузку пойти должно?

А по закону ома на 4 ома нагрузки с 12 вольт гораздо больше 25 Вт теоретически.

А потери куда привязать... ? А так да цифры показывают, что можно.

minzurka:

может кто подскажет трансформатор 2 x 9v. Ватт 30-40, лучше тор. Где взять ну или марку его?

ТН какой нибудь можно приспособить, начиная от ТН-37 (41 Вт) и выше. Поискать можно на барахолке.

На два ома пишут 2х45 ватт. Не забываем что не 12 вольт а 13,7 вольт как минимум питание. Я всё замерял ещё в 80х ,когда появились мостовые микросхемы. Потом в эстрадных усилителях столкнулся.Делал всегда на ГУ50 двух такт на голос. 80 ватт при 600вольт. Сделал мостовую на КТ808 с той же мощностью и не было того звука , как с ГУ50. Не пробивал транзисторный усилок , зал ДК ,так как ламповый.

Забыли про класс Н(с вольтодобавкой). Есть такая микросхема TDA1562 -70 Ватт. Одно плохо-моно.
василичь, Корректор в металлическом корпусе. Закрывание крышкой фон меньше не делает.

PS^ Придётся наверно так и оставлять лампами вниз -резаки греются.

dyno:

Кетайская замена ТВЗ 1-9

Китайская параша, а не замена. Чем оно лучше ТВЗ 1-9? Размеры сопоставимы. Rакт больше, но при этом гордо заявлено primary current : 70MA
А, я понял, они их намотали сверхпроводимым алюминием

Её(индуктивность) еще измерить надо - им,что на заборе написать,что на трансформаторе.И какая это-начальная или "розеткой"??? А вот 2.3 ома вторичка -это похоже на грустную правду.Я заказывал в Поднбесной трансы почти за 200$-Z11(Япония),ЧПУ,пропитка и все такое.Так и то-без ляпов не обошлось,хотя и не смертельно .А ТВЗ-1-9 есть замена в лице TW-4SE,они не сопоставимо лучше по параметрам и хорошо работают,а стоят копейки.На фото-в центре на переднем плане(ЕI железо).Кстати,современные их экземпляры имеют выводы на 4 и 8 ом нагрузки,хотя это палка о двух концах...

Кстати,вспомнил опять по случаю-есть пара "габаритных" ТВЗ для РР-не особо нужны,поскольку хватает других и руки до них пока не доходят.Может кому надо за недорого -пишите в личные.

oleg_s:

А по закону ома на 4 ома нагрузки с 12 вольт гораздо больше 25 Вт теоретически.

Откуда больше?
Мост считается: Uп2/(2*Rн); 12*12/8=18...Если это конечно не класс Н, вольтдобавка, как у 1562кью.
Или я чего-то не учел?

JENIK:

больше 18Вт с канала автомагнитолы - нереально получить синуса..

Ну так и получается по расчетам, и то идеализированным.

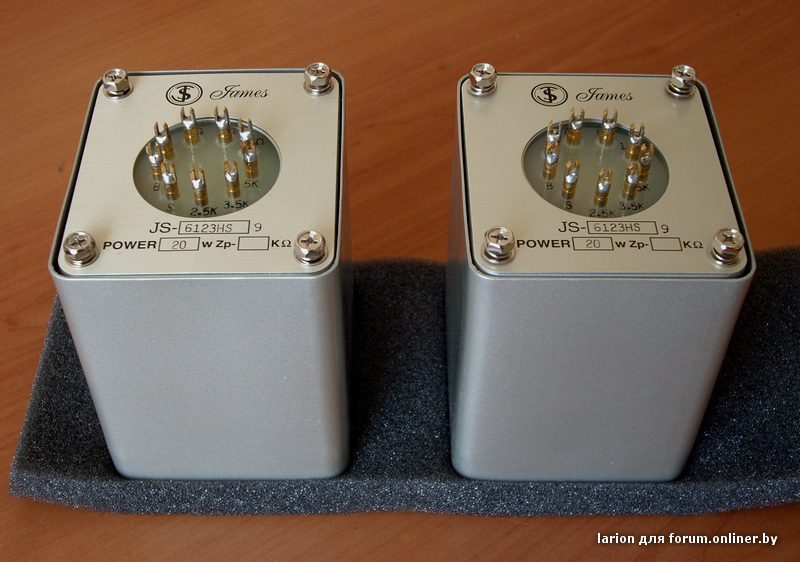

larion,
Красавцы-трансы!

12ASS:

китайцы JIAN SHIN ?

И что? Выглядят отлично. Если еще с ними и звук хороший, вообще тогда пофиг где и кем сделаны.
