Вы меня иногда удивляете...
rc522 можно повесить практически столько-же - он-же SPI...

Protez1999:

хм.
что лишнее?
MISO --> 12
SCK --> 13
SS --> 10
MOSI --> 11
GND --> GND
3.3V --> 3.3V--очень не нравится
RST --> RESET

Сознавайся - это ты вчера у меня взял ардуину уно и битую ардуину микро спаркфановскую поковырять буутлоадер?
ARDUINO MICRO - ARDUINO UNO
14-SCLK--13
15-MISO--12
16-MOSI--11
RESET --10
GND --GND
5V --5V
ножки все паралельненько паралелятся без перепуточек
По образцу и подобию. Велосипеды не изобретаются

А увидел...
Тоже в 13.56 мегагерц играешь?
А у меня облом казенные карточки оказались 125 килогерц.
И теперь продаю два комплекта RFID на чипе rc522 + карточка+таблетка.

ну так в том и проблема что проще протянуть 3 провода чем 7 когда модули установлены не рядом.

alex.bonin, ай-яй-яй, не хорошо обманывать, тут в этой ветке онлайнера все честные и никто такими вещами не занимается

Protez1999:

код выделить все

int analogPin = 3; // потенциометр подключен к выходу 3
int val = 0; // переменная для хранения значения

void setup()
{
Serial.begin(9600);
}

void loop()
{
val = analogRead(analogPin); // считываем значение с порта, подключенному к потенциометру
Serial.println(val);

}

не компелируется при добавлении delay

Хм

код выделить все

int analogPin = 3; // потенциометр подключен к выходу 3
int val = 0; // переменная для хранения значения
void setup(){Serial.begin(9600);}
void loop(){
val = analogRead(analogPin); // считываем значение с порта, подключенному к потенциометру
Serial.println(val);
delay(1000);
}

Размер скетча в двоичном коде: 2 608 байт (из 30 720 байт максимум)


Что-то ут затихло.

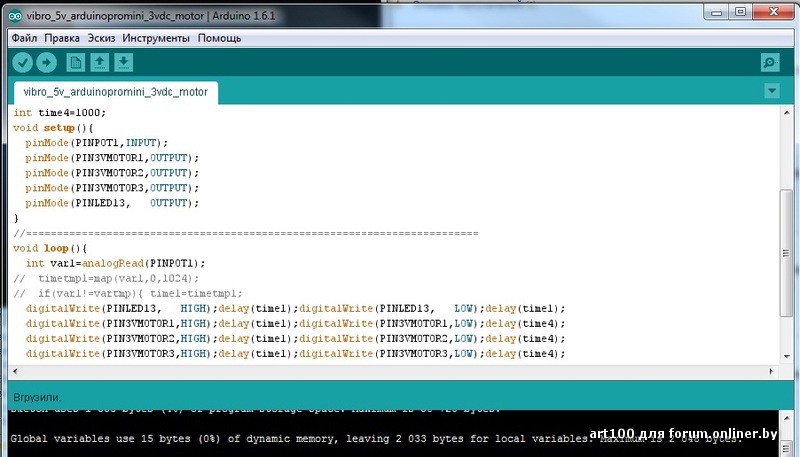

Фоточка

Киношечка https://yadi.sk/i/6jmHX53afSP3Q

Protez1999:

в старой версии программы все пролетело на ура а в 1.6.2 не хочит. Может сильно примитивно для нее!

Фоточка

Киношка с железа https://yadi.sk/i/dQIximoXfSQUt
ДрЫгается все также
В новом компиляторе процессоры в кучку вынесли и новомодная yun с дорогим вайфай появилась. Остальное меня вообще не тронуло. Все равно внешних библиотек подкидывать пачечки надо.
АрдуинкиПроМини шью через АрдуиноУно вместо сом4 вылезла новая дырка ком19 не проблема галочку тыкнуть.

ARTexpress:

art100, а что это и что оно делает?

Судя по скетчу, тупо дергает моторчики, через определенные интервалы, установленные через delay. Хотя может в этом девайсе есть нейкий сокровенный смысл, о котором мы не догадываемся. Пусть лучше art100 сам ответит, шо цэ за таке.

посоветуйте, подключаю к ардуине нано 3 датчика далас 18b20 пару dh21, ethernet шилд и еще немного мелочевки.. Соответсвенно питания usb перестает хватать.. Можно ли питания датчиков и шилдов подключить на внешний, отдельный БП (у комп.БП взять +5В), при этом завязав минус БП и землю ардуино и куда в этом случае цеплять подтягивающий резистор на цепочке ds18b20? к питанию ардуино (+5В) или + внешнего БП?

или надо на 30-й вывод ардуины подавать +12?

Надеюсь не сумбурно описал

в чем преимущество?
