andrejj-medan, правильно, кончились доводы аргументированные
начались трольские подколки.
как дети блин.
вот где, женик, детский сад!

василичь:

Что ж у вас полка шумов супер пупер звуковухи вашей дорогущей всего на -100dB колбасит ? Когда на моей звковухе за 10$ до -120dB чисто. Опять сказки рассказали?

Это встроенная звуковая карта дектопа НР или мысль,что может быть и комп и ноут и несколько карт,Вам в голову не пришла?Какая то патология-всех уличить в обмане.А может на воре шапка горит? ...

василичь:

Всё оказывается гораздо проще и любой начинающий радиолюбитель имеет у себя на столе, измерительный комплекс высочайшего класса

Так вот вчера поздно уже скачал сопроводительную статью Шмелева.И что же-там подробно описано и как автор делал оценку(калибровал) свое устройство с помощью источника искажений известных величин(то,о чем мы и говорили) и также об ошибках и погрешностях.Али не читали,а просто проверяете анализатор его же вольтметром? Речь не о том,какая точность измерений достаточна в том или ином случае,но Вы же метрологию сюда плетете,а потом транзисторный усь с близким к процену КНИ приводите в пример.Странно это

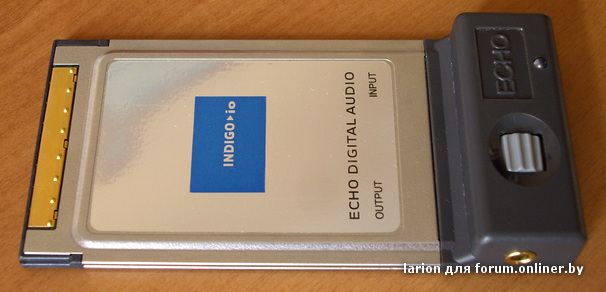

А карта,о которой шла речь,вот она,если настаиваете.Для обмера ламповых УНЧ-ей в ней нет нужды.

andrejj-medan:

Василич, привет! А какие доработки и настройки Вы проводили в этих моноблоках, надеюсь это не секрет? Моноблоки двухтактные или однотактные?

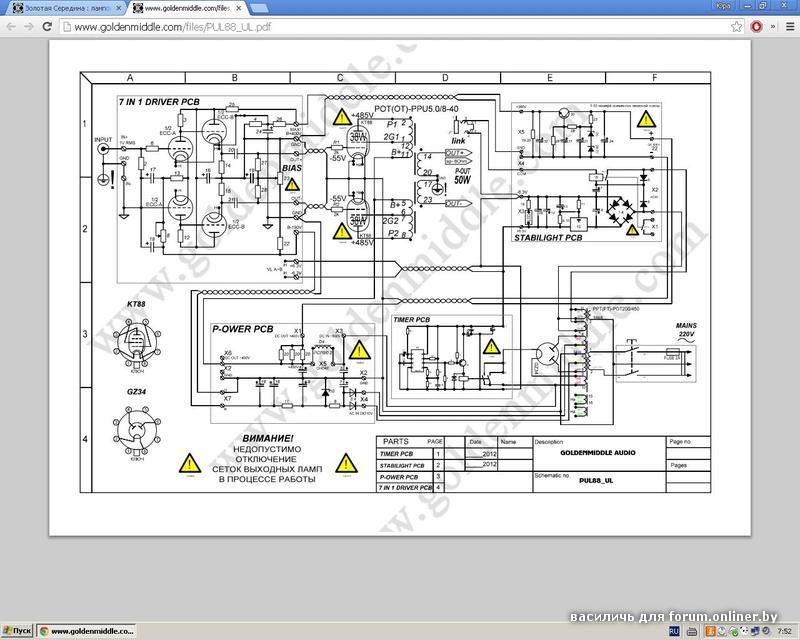

Вот схема Золотой середины. Теоретики грёбанные. Собрались делать усилители на продажу,так хотя бы на макете сначала обкатали 3-5 различных схем,настроили,выжали по максимуму. И выбрали лучшую. Нет же теоретически наху...ли и воплотили в изделие.Не понимая даже ,что смещение нельзя стабилизировать в выходном каскаде.Потому что при изменении напряжения сети - лампы уходят в разнос (и так работают на пределе). Так как растёт ток. Ведь анодное и экранное напряжение не стабили! ФИ вообще глупый. Спаял Вильямсона драйвер и ФИ (которые и ставлю всегда,как лучшие из всех опробованных) и КНИ уменьшились во много раз! Дают данные что можно подключать нагрузку 6-16 ом. Нет ребята Лучевые тетроды любят точное согласование. Согласовал выход и перевёл в режим А выходной каскад.

а просто проверяете анализатор его же вольтметром?

Успокойтесь! Уже слюнями заплевали всех! Повторяю у меня штук 40 приборов измерительных генераторов,вольтметров,измерителей выхода,осциллографов,измерителей КНИ и спектроанализаторов до 2Ггц. Всё списал и забрал со студии областной радиотелевизионной,будучи там главным инженером. Иногда достаю их из подвала гаража. Так что у меня есть чем проверить и откалибровать программу. Но учтите ,что даже у кого то не откалиброванная программа КНИ и ИМД будет показывать верно всегда. Потому что КНИ это отношение гармоники к основному сигналу умноженное на 100% . Как вам это вдолбить в голову? Отношение остаётся неизменным на экране как не регулируй усиление карты. И КНИ показывает одинаковое,хоть как регуляторы уровня ставь. Хоть это ты понимаешь? А уровень 1вольт =0dB выставляется просто! Генератор Шмелёва 1кГц подаём с выхода карты, на измеритель выхода,милливольтметр. Выставляем регулятором громкости 1 вольт. Запоминаем положение (у меня 57%) Теперь подаём этот 1вольт на вход карты и регулятором записи выставляем 0dB = 1 вольт , пик на экране. и больше ни когда не трогаем регулятор записи в микшере (у меня это 58% ) Всё откалиброван милливольтметр. Хотите проверьте по всей шкале dB . Включив через тройник , паралельно входу карты милливольтметр и сверяя показания во всём диапазоне напряжений от 1мв до 1 вольта. Вся шкала и показания контрольного милливольтметра и показания селективного милливольтметра совпадут во всех точках. За дураков что ли принимаешь , разработчика этого признанного,профессионального комплекса!!! Или нас за дураков принимаешь всех ? Я в 1967 году уже ремонтировал автоматы проигрывания пластинок по ресторанам и кафе. В автоматах стояли усилители двух такты на EL34 50 ватт и динамики Регентовские. Потом стал собирать себе измерительную лабораторию. Построил дом и сделал комнату мастерскую в нём,где стояло около 20 приборов. вот фото. В 2000 году все приборы выкинул в подвал на стеллажи в гараж,поняв что все их заменяет компьютер и USB осциллографы.

василичь:

Хоть это ты понимаешь? А уровень 1вольт =0dB выставляется просто!

Да я то понимаю,а вот Вы похоже не совсем,коль говорите только о калибровке основного тона.Ну в общем,почитайте на досуге статью Шмелева хотя бы,чтоб не углубляться в дебри FFT и реализации-там с нашими познаниями делать нечего.

IgorGor:

Ой-ё. Чочо ссоритесь-то?

Та вовсе и нет.Просто па чэснаму было б прально.А вот Василичь на звуковухе своей PSD включил.Для чего?Чтобы полку вниз под 120дб убрать!И кому это нада?Василичь,Вы ж вроде и не безграмотный,и трудолюбивый, и опыт, и годы уже какие-то прожиты.Ну выкладывайте как есть и делов то-другим только польза от этого.Все,что сделано человеком, несовершенно и нет никакой нужды в очковтирательстве и буржуев изобличать.Бодрости Вам,музыки хорошей и денег тоже ...

larion:

А вот Василичь на звуковухе своей PSD включил

вы не разбираетесь в настройках программы?
спм отключено у него! отключено!

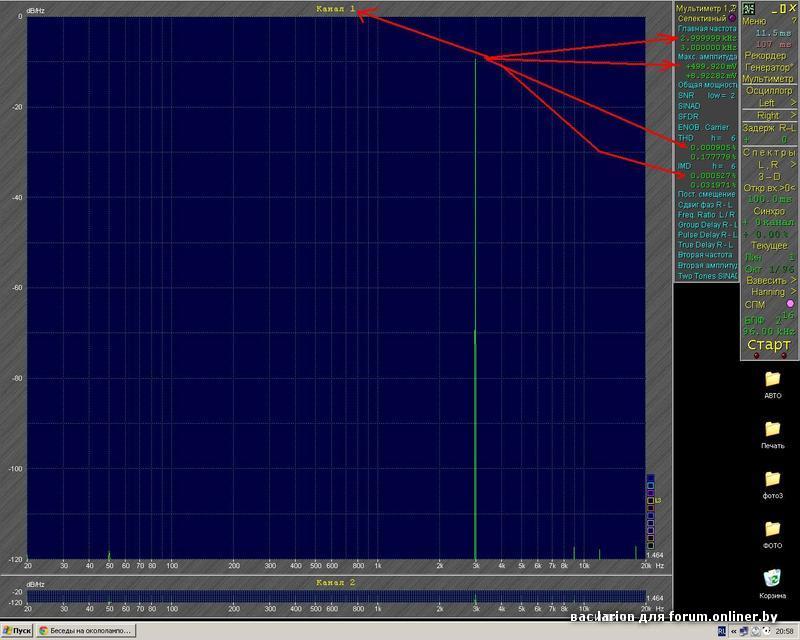

при включении спектральной плотности мощности, справа от надписи спм(у вас PSD) кружок "горит красным".
на всех спектрограммах василича - выключено.

larion, на этом скрине - да, включен.
а "букафф" много, потому что до некоторых доходить ни как не хочет, что при умелом использовании комплекс шмелева заткнет все ваши аналоговые измерители в

Закончу проект,попробую гибридный ушник собрать на одной лампе и двух полевиках.. Самому стало интересно, что получится по звуку. Дел-то на час раборты с питалкой. Пока стол занят.

Очень интересно будет посмотреть на результат. Если что закажу себе у вас.

GU50:

Не знаю как вы, а я непременно испытываю свои схемы прямоугольными сигналами 100 Гц. (или 40 Гц.) и 10 кГц.
Если усилитель склонен к самовозбуждению, то на таких сигналах это вылезает сразу в виде периодического (или затухающего апериодического) колебательного процесса. Наблюдаю, разумеется, с помощью осциллографа.

Всегда смотрю,но получить правильный прямоугольник 10кгц на комплексную(емкостную) нагрузку в трансформаторных схемах практически невозможно даже с учетом настройки ОС и частотной коррекции.

GU50:

Не дурит - здесь уровень фона ниже -100 дб. Ничего необычного (при заявленной чувствительности входа 1,2 вольта). Василичь (выше) отмечал, что с фоном боролся и задавил его.

От пусть миливольты на выходе померит и тада мы посчитаем,хотя хто знает ваще,чего он там мерит и што здесь выкладывает.Это не похоже на спектр ультралинейного двухтакта при 20вт.Это вообще ни на что не похоже ...

А еще на спектре Юрия Васильевича доминируют две гармоники,а все остальные лежат ниже уровня -100дб(!) при общем КНИ 0.2%.Я отказываюсь в это верить.Даже на фоне того шумового хаоса должны просматриваться более высокие гармоники адекватной амплитуды.

...
