Ламповые усилители реальность и иллюзии

Всем доброго вечера. Подскажите как эффективно можно побороть фон в ламповом гитарном усилителе? Входное гнездо устроено так что когда джека нет вход сажается на корпус и фона нет. Но стоит включить гитару как начинается. И что самое интересное с этой же гитарой и кабелем на другом аппарате такой проблемы нет

Zfghx:

Всем доброго вечера. Подскажите как эффективно можно побороть фон в ламповом гитарном усилителе? Входное гнездо устроено так что когда джека нет вход сажается на корпус и фона нет. Но стоит включить гитару как начинается. И что самое интересное с этой же гитарой и кабелем на другом аппарате такой проблемы нет

Универсальных советов нет нужно копать конкретно ваш случай - может электролит какой в схеме умер. ВЕдь когдато не фонил ваш усь. Вот хотя бы подробные фотки внутрянки. Тогда и советик можно кинуть. Если сами в электронике ноль то лучше обратится к товарищам на форуме -мож кто с ремонтом поможет. А может самовозбуждение происходит. ведь когда вход заземляется фона нет. Первое что может гадить это электролитические конденсаторы в схеме. Но тут заочно советом не поможешь. Надо видеть корень проблемы глазами и приборами. Хотя бы генератор и осцылограф.

larion:

Попробуйте уменьшить номинал сеточного резистора первой лампы...

Для этого нужно знать какая лампа и что такое сеточный резистор и где он. Если человек не в теме то это большая проблема.

Andrey4321, это свежесобранный агрегат так что электролит не вариант. Резистор сетки 1мом как и в других усилителях с 12АХ7 в драйвере.

Так тут и включать не надо все и так понятно что будет в таком случае . Вход в воздухе будет собирать как антенна все на себя и фон будет в сотни раз выше. Это норм.

Разобрался Короче первый каскад драйвера питается от стабилизированного источника 12В Повесил минус 12в на общий провод усилителя и все заглохло. У меня еще спрашивали блин при разводке платы питания вам землю 12в стабилизатора с остальной землей соединять или нет. Сказал нет. Дибил.

У кенотрона пара плюсов это КРАСОТА ПЛЮС ЕЩЕ ОДНА ЛАМПА ПРИ ОТКРЫТОМ ДИЗАЙНЕ и задержка анодного.

Задержка анодного питания которая спасает выходные лампы!!! Сколько можно выкладывать осциллограмму где видно что нет задержки. Возьмите тестер ,подключите после кенотрона к шине анодной и включите усилитель. Увидите что сразу питание появляется анодное на шине и максимума достигает через 1-2 секунды. А лампы выходные прогреются через 30 секунд.
Вот осциллограмма , режим цифрового самописца. Одно деление по горизонтали 500мс (0,5сек) видим ток через кенотрон 5Ц4С через 1,3 сек максимума достиг (после включения) и напряжение на шине анодной уже тоже достигло рабочего напряжения. А катод лампы выходной 6П6С только через 15 секунд прогрелся (более мощные лампы прогреваются до 2х минут). Нет ни какой задержки анодного. А кенотрон прямонакальный 5Ц3С ещё быстрее прогревается и уже на первой секунде выдаёт полное анодное напряжение в шину анодную.

Нижняя кривая - ток через кенотрон. Верхняя кривая - напряжение на конденсаторе фильтра L-C-L первом и втором.
Одна клетка = 0,5сек времени.

А 5Ц3С прямонакальный кенотрон (который и ставят АУДИОФИЛЫ в свои усилки) и он вообще мгновенно прогревается,как лампочка электрическая. Подумайте сами головой своей.
Кен отличается от демпферного диода как 6П6С от 6П45С. В 6П45С время прогрева катода в 8-10 раз дольше чем в 6П6С.
Сказки всё это о задержке анодного напряжения кенотронами. Так же сказки о полезности установки выключателя анодного напряжения. Вред только от него и сокращение срока службы выходных ламп. Особенно работающих с автоматическим смещением. А так видите (нижняя кривая тока) как плавно прогревается выходная лампа,как она плавно начинает брать ток из анодной шины и плавно входит в режим свой. (см. предыдущюю осциллограмму)

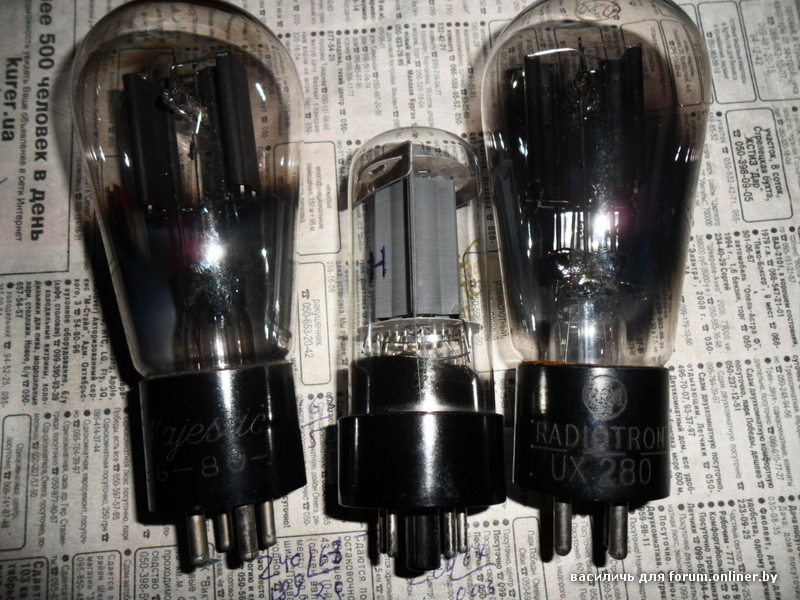

А старые кенотроны так же все прямонакальные и мгновенно прогреваются и выдают напряжение в анодную цепь. Вот эти проверял.

Автосмещение это главное,почему нельзя ставить тумблер. Потому что конденсатор электролит в катоде выходной лампы не заряжен и имеет нулевое сопротивление, в момент включения резкого ,анодного напряжения. Так же разряжен конденсатор меж каскадный и имеет нулевое сопротивление и он подаст на управляющую сетку выходной лампы , импульс анодного напряжения драйвера ,величиной 100-150 вольт. В итоге имеем большущий импульс тока , через выходную лампу. Именно здравое рассуждение , разбор работы схемы УНЧ и снятие осциллографом величины этого импульса и развенчивает другой миф о полезности тумблера АНОД. Поэтому и не ставились ни когда такие тумблера и реле включения анода в ламповые УНЧ,Телевизоры и приёмника. И работали лампы в этих устройствах десятки лет. Плавное повышение - другое дело. Но и то не нужно оно. Не выявлено преимуществ,кроме как может в Лофтине с гальванической связью.

...

Можно при включении накала подать половину анодного,причем плавно,через резистор соотв.номинала перед выпрямителем или емкостями фильтра,а после прогрева полное....
