Ламповые усилители реальность и иллюзии

ATRI:

Так что ребята - диоды зло, и помеха имеет место быть! Причем пофигу шунтированные они или нет.

Хоть ты и шлифовшик, а молодец!

5+ тебе за лабораторную работу!

П.С. А осциллограф у приятеля бери хоть на пару дней.

ATRI:

Так что ребята - диоды зло, и помеха имеет место быть! Причем пофигу шунтированные они или нет.

...АТRI...,это что-то с качаством диодов...По обратному току АВС-ка гораздо хуже,чем простенькие 1N4007 у НЕЁ на порядок хуже быстродействие, .шире зона переключения, ужасная гиблость при холодном вкл. даже на 10-ток мкФ, а когда сгорит....
Уффф - вонючая,спасу нет...
Я использую и Ультрафасты (UF, MUR , HER) и Хексфреды (HFA06xx) и мостами и 2-х полупериодом (предпочтительно) и в комбинашке с КЕНами и демпферными диодами ....И ничего подобного не слышал...Ах нет вру....Был один случай,но тут немного другая история...
Делал мост два HFA06хх +2-а 6Д17С (вкл.демпфером,катод соединён с подогревателем) накальная обмотка КЕНов на ТАНе...
В АС , да и на спектрограмме - фон 100Гц, перепробовал уйму всего ..,поставил пару 5Ц4С (запарал.аноды)...тот же фон ...не помогает, уже думал поставить кристалический мост. но потом взял отдельный ТН и запитал от него подогреватели кенов...Фон - исчез ,как будто его и не было....
Вот так ...А вот в мосте на 6Д22С отдельный ТН - не потребовался...

ATRI:

Алехна Андрей Александрович, три литеры "А", ATRI

..Очень приятно ..Олег Ярославович....Пардон,очепятался...

ATRI:

подключите к твз низкоомные уши,

...К сожалению Мои Beyerdynamic T-1 -600 ом-ные...

ATRI:

SF28 DO-15 2A- 600V, 35ns

...Soft Fast не очень быстрые,да и ток предпочтительней 5-10А ставить меньше.термокоммутационные помехи...Вообщем ничего особенного...

ATRI:

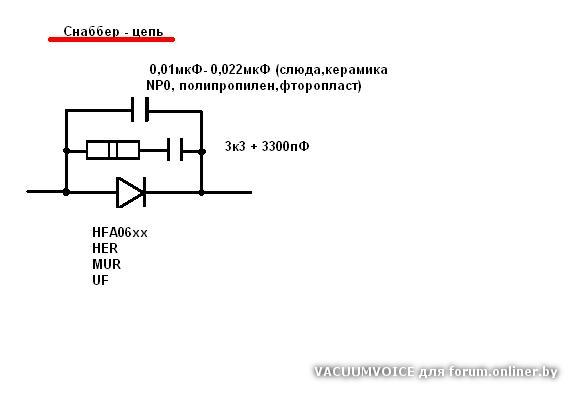

говорили про какие то снабберы? что оно из себя представляет?

Добрый_Дедушка:

Торрес, Манаков, Малышев...

У этих людей совершенно разный подход к звуку! Вы выбрали специалистов по лампам не плохих,но,даже объяснить не могу.Антиподы,если можно это слово применить. Алекс вообще не только кены,он и лампы не особо жалует.Юра помешан на эстрадных схемах и старается эти принципы воплотить в бытовые. А вот Анатолий Иосифович никогда от кенов не отходил.

ATRI:

Ув. Меандр, что вы молчите? У новичка (меня) паранойя?

А че паранойя? Ставьте кены,поверьте не ошибетесь с выбором,хоть это посложнее.
А то вот наш Дедушка нахватался вершков,купил КИТ у Юры Малышева,собрал и доволен. И еще (не имея никакого опыта применения кенов) пытается что-то доказывать.

larion, на Портале не все и не всегда говорят правду,не стоит забывать,что это коммерческий сайт(хоть и технический).Я много переписывался с Анатолием Иосифовичем и знаю о чем говорю.

Ребята, снаббер добавил грязи, как мне показалось, а не убрал её. Правда диод ставил кд226 а не фаст, как на схеме.
Интересная закономерность, отрываю землю от шасси, зуд пропадает, слабенький фон появляется.
Со слабеньким фоном как то комфортней, в колонках его нет и через делитель по пять ом на уши - то же.
Правда и зуд только в ушах напрямую к выходнику.
Может "дело было не в бабине"?
Тогда почему с шоколадкой не зудит?

Короче трындец! Новый корпус, новая компоновка + кен.

Ни каких предубеждений против диодов. Особенно против как отметил VACUUMVOICE Ультрафасты (UF, MUR , HER) и Хексфреды (HFA06xx) и мостами и 2-х полупериодом (предпочтительно) это нормальное решение. У кенотрона пара плюсов это КРАСОТА ПЛЮС ЕЩЕ ОДНА ЛАМПА ПРИ ОТКРЫТОМ ДИЗАЙНЕ и задержка анодного. Есть и минусы это большой перепад и более сложное питание - особый транс под кенотрон. и доп элементы - которые могут фонить (кенотрон). Наслушавшись аудио бреда поставил в питание Д7Ж один 77 один 81 годов как думаете который замкнул чуть не унес жизнь транса. Конечно 77 года. Потом выкинул и поставил HER308. С тех пор транс чуть гудит, при мах громкости слышно если поднести к уху легкое гудение. Я думаю это побороть нельзя без замены транса.

pine:

ATRI, А вы не исключаете такой возможности, что что-то лезет из сети? Ведь сейчас куча аппаратуры с ИИП питанием, начиная от компа и даже зарядки для мобил. Старый селеновый мост на таких частотах не может работать, в отличие от фастов. Если попробовать с сетевым фильтром?

Сеть сейчас (грязная ) с наводками от вч и импульсных блоков питания - да и не идеальная как у Василича. мало того что синусоида кривоватая с прижатыми верхушками так и промодулированная вч.

Есть у меня пара промышленных сетевых фильтров в железных коробочках. Там резистор кондеры и несколько дроссельков. Нечем сегодня сфотать. Пока не пробовал но думаю попробовать. толщина на сигаретную пачку и размерами как два спичечных коробка 250в ток 1,25 А

Стабилизатор не поможет он передаст фон из первички во вторичку. Сеть там связанная.

Слабенький фон ATRI это транс не очень. Может ток великоват под нагрузкой - ведет к увеличению тока в первичке большему чем комфортно этому трансу. Не хватает мощности транса. К стати пробовал железо транса соединить с землей немного фон уменьшается.

Старый селеновый мост это уже архаизм - ток не большой выдерживают а габариты такие что вместо него можно поставить толпу диодов в паралель да и кондерчик 470 мкф на 400в . Ламповая аппаратура меняется - меняются и подходы к ней. Кроме старых ламп в ней. Селеновый мост это винтаж скорее Вот может кондерчики такие? .

Я это и имел ввиду. Завтра выложу фото какой у меня стоит. Взял от мощного ксерокса...К ним конечно нужно землю цеплять, но у нас сеть такая -что 0, что земля -одно и тоже...
ЗЫ: Кстати есть фильтры, которые прямо в сетевом разъёме смонтированы..

У меня нечто похожее только побольше в раза два да и индуктивности установлены.

pine:

А вы не исключаете такой возможности, что что-то лезет из сети?

Это "что-то" имеет до десятков мегагерц частоты и милливольты и более амплитуды , еще и от времени суток зависит .Кг=3.2% у меня дома в сети,а хвост гармоник-далеко за 15.Больше на "автомате" не могу измерить(а ручками с пересчетом-лень),но думаю,что ооочень длинный.....А главное,что традиционно изготовленные силовые трансформаторы не являются хоть сколь-нибудь препятствием для этой гадости...
