Ламповые усилители реальность и иллюзии

Без кенотрона, нельзя.... Абсолютно правильно все написали. Здесь не верят в ВАХ лампы, не верят в ее математику и физику....в правильность схемотехники и соблюдение линейности, полагаясть только на изотерический опыт и святую гармонику.

Добрый_Дедушка:

Без кенотрона, нельзя...

Можно и без кенотрона, но диоды гадят в цепи питания импульсными помехами. Эти помехи слышны и легко наблюдаются (а затем устраняются) с помощью осциллографа.

Добрый_Дедушка:

Здесь не верят в ВАХ лампы...

Вах-вах... Справочные ВАХ - усредненные, и не всегда соответствуют конкретному экземпляру лампы. Разброс характеристик всегда учтен при составлении паспортных параметров лампы.(здесь это уже обсуждалось)

Добрый_Дедушка:

не верят в ее математику и физику....в правильность схемотехники и соблюдение линейности, полагаясь только на изотерический опыт и святую гармонику.

Не надо обобщать.
Как я убедился, читая ветку сначала - здесь присутствует достаточное количество специалистов, которые знают всё, что нужно и умело это используют.

Добрый_Дедушка:

Делая вывод из сказанного... у многих с возрастом просто огрубели уши))) Торрес, Манаков, Малышев... легко уходят в своих схемах от кенотронного выпрямления....

......Не делай себе кумира и никаких изображений того,что ты видишь вверху на небе,внизу на земле,под землёю, в воде. Смотри! Не молись этим изваяниям и не приноси им жертвы - не служи им.....(вторая заповедь Божья. Св.Библия)

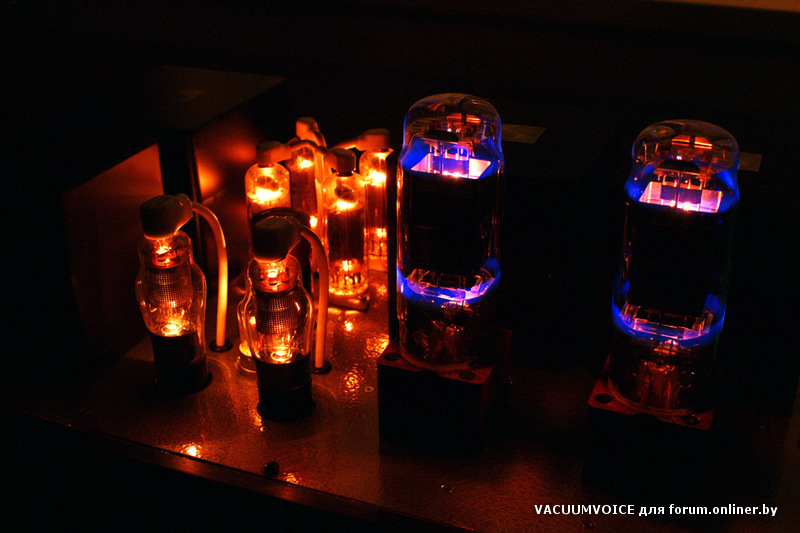

...Кенотрон бережёт редкие лампы... И вносит неповторимый шарм в эстетику внешнего вида УЗЧ.
....А диоды. - просто диоды...
..Стоит ли себя лишать наслаждаться такой красотой..???

Если у вас в розетке меандр, то и быстрые диоды дадуть гармоники, из синусоиды только первые порядки. А то и более неудобные дробные.

василичь:

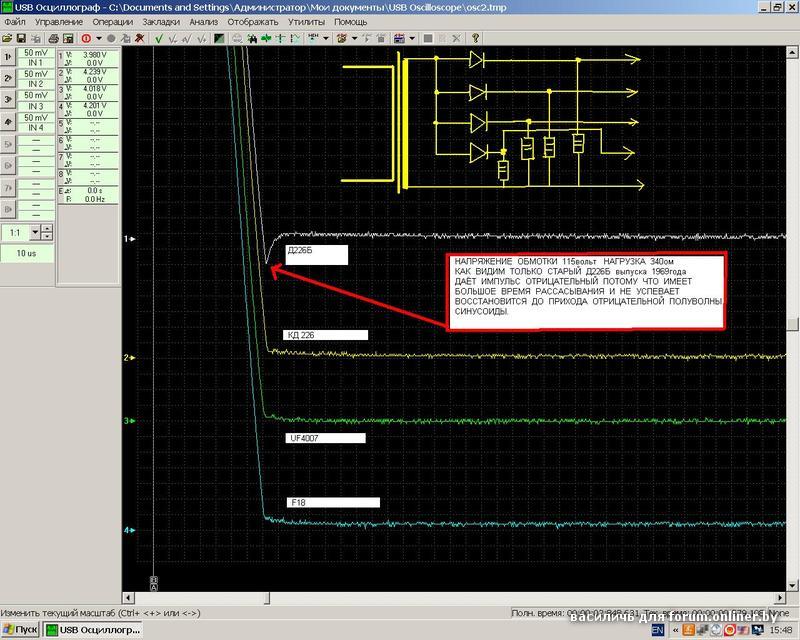

Покажите нам эти неуловимые ни кем импульсы,которые присутствуют при диодном выпрямителе?

Показывать не хочу. Хлопотно это. Время - деньги.
Уж поверьте на слово...
Обычный усилитель "Прибой". Выпрямительные мосты КЦ405 срали в сетевой трансформатор - оттуда в цепь накала - оттуда в катоды ламп входных каскадов - оттуда далее...

василичь:

Иначе не играли бы усилители,не принимали бы приёмники радиостанции,не было бы телевизоров и т.д.

Подобные помехи создают все тиристорные регуляторы. И ничего... приёмники работают, телевизоры тоже
Но любой бывалый звукооператор рок-клуба знает, что "звук" и "свет" нужно подключать на разные фазы

VACUUMVOICE:

Стоит ли себя лишать наслаждаться такой красотой..???

"Эт точно!" (с)
"Вежливость - оружие вора". (с) Эстетика - двигатель продаж.

василичь:

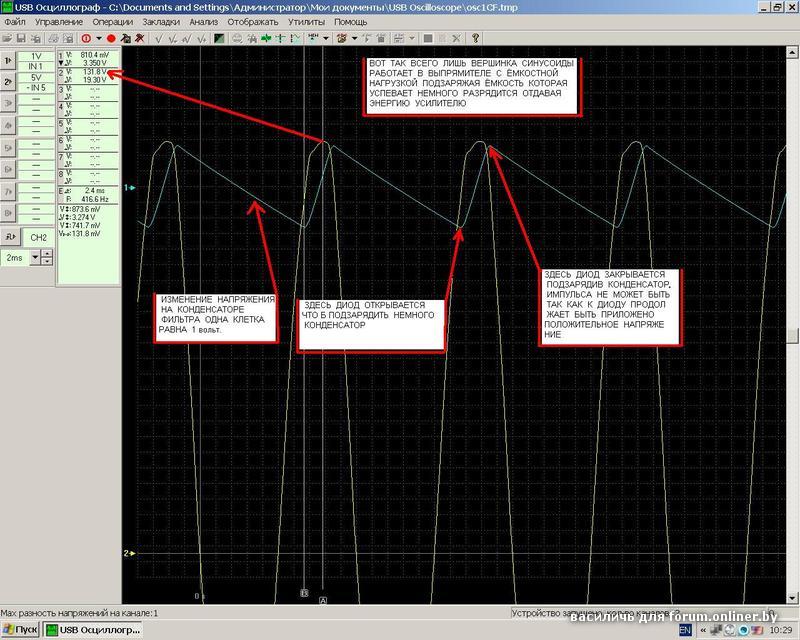

Покажите нам эти неуловимые ни кем импульсы,которые присутствуют при диодном выпрямителе? Нет их и не может их быть.

Могут и есть.Мы уже с вами пересекались на эту тему.Особенно хорошо видно влияние в транз.усилителе,где есть вопросы по разводке земли.Замена ширпотреб-диодов на шотки заметно снижает уровень помехи на выходе усилителя,что очевидно и на экране чувствительного аналогового осциллографа.Это не оправдывает не слишком удачной "земли" и монтажа,но вполне убедительно показывает разницу между диодами....P.S.Не к тому,что кенотроны-панацея,скорее пережиток прошлого,но красивый,а диодов нормальных сейчас полно-их и ставить нужно в ПП выпрямитель.

larion:

Особенно хорошо видно влияние в транз.усилителе...

Транзисторные давно не делал, но призадумался... Буду иметь ввиду.

larion:

что очевидно и на экране чувствительного аналогового осциллографа.

С1-65А

василичь:

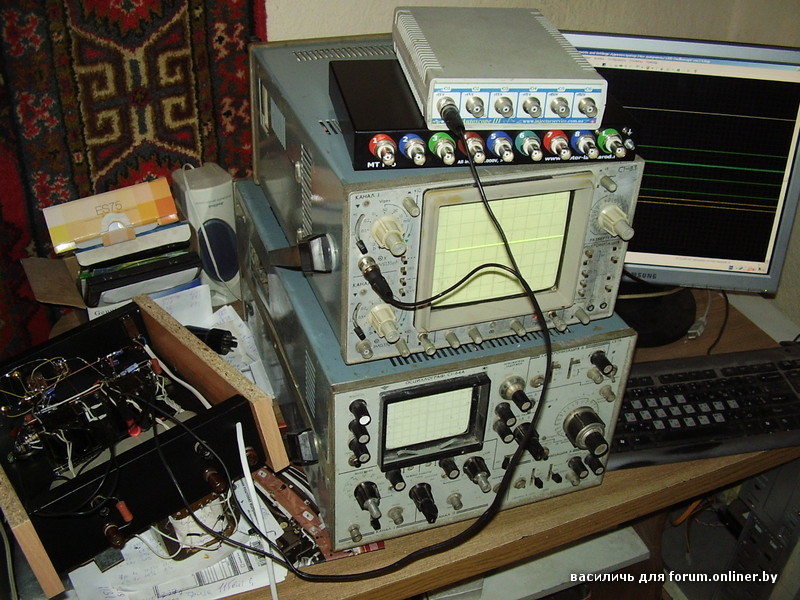

У вас есть осциллограф.Покажите нам эти неуловимые ни кем импульсы

Приежайте - покажу
Иначе каким образом я могу показать вам экран своего осциллографа?
Придется уж поверить на слово - как старый шаман, другому шаману

GU50:

Обычный усилитель "Прибой". Выпрямительные мосты КЦ405 срали в сетевой трансформатор - оттуда в цепь накала - оттуда в катоды ламп входных каскадов - оттуда далее...

В случае с "Прибоем" я оборвал эту последовательность изменив заземление накальных обмоток.

Добрый_Дедушка:

Ламповый УНЧ выдает 2-3% КНИ

"Прибой" имеет такие искажения только на мощности близкой к максимальной (т. е. около 75 ватт). А я слушаю его при громкости, которая нагружает его до 1-3 ватт (наблюдал на экране осциллографа).

Добрый_Дедушка:

акустика до 10%

При прослушивании на малой громкости акустические системы никогда не имеют таких высоких искажений.

Добрый_Дедушка:

мы на слух пытаемся ловить импульсные помехи которые просачиваются от диода на катод лампы

Это была очень противная трескотня Но борьбу с фоном никто не отменял
В своих усилителях я борюсь с ним до конца, и всегда выхожу победителем. Иначе - не могу спать спокойно.

GU50:

Иначе каким образом я могу показать вам экран своего осциллографа?

сфотографировать и прикрепить фото здесь.
всем интересно увидеть.
а на слух оно как слышится при усилении? как противное зуд-жужжание?

какой бред

ATRI:

у меня осциллографа нет, тем более очень чувствительного но!
поборов фон, я услышал

ATRI:

Так что ребята - диоды зло, и помеха имеет место быть! Причем пофигу шунтированные они или нет.

Нобелевка?
