Ламповые усилители реальность и иллюзии

Кстати,другие утверждают,что наличие этих самых ОУ в высококачественном усилительном тракте недопустимо.И даже воплощают идею в жизнь-Харман и др. маститые.А может один ОУ равносилен трем(нет,пяти ) конденсаторам,а не слышат это некоторые только из-за 60дб ООС.Alekses-2014, вот Вашем творении нет часом ОУ ...Так можно манипулировать любой идеей и сознанием неискушенных....А потом начинается-ламповый однотакт не может хорошо играть тяжелую музыку.А почему,собственно?Сам же и отвечу-потому что кто-то сказал об этом,не подумав(вернее только подумав,ну типа должно по идее так быть) и не имея собственного опыта(или неудачный),а плохие вести разлетаются быстро...Так что на публичных ресурсах надо осмотрительнее с категоричными.утверждениями...

Он ищет ....Я помню только ломаный каскод ...

Alekses-2014:

Только вот когда начинаются утверждения, что лампа это и есть единственный и неповторимый правильный звук, - меня это огорчает

Не поверите,но меня тоже .....

meandr 63:

Ответ не засчитан.Так вы все-таки считаете ОУ одним каскадом?

Я про линейность повторителя на ОУ, а Вы - про один каскад... Естественно, в ОУ не один каскад, а целых два, но как повторитель, он вне конкуренции по сравнению с искажениями лампы.

meandr 63:

andrejj-medan:

Сергей, я попросил Вас найти ссылку на мою схему, , а Вы чем занимаетесь?

Вы издеваетесь? Перелопатить весь форум за пять минут? Найду!

Нет, не издеваюсь. Вы лож на меня написали за пять секунд. Я уверен, что мужик должен за базар отвечать по мужски, а уж что это ему стоит, это его дело чести.
Вот и займитесь делом, вместо разведения пустого базара. Тут и без Вас пока справятся.

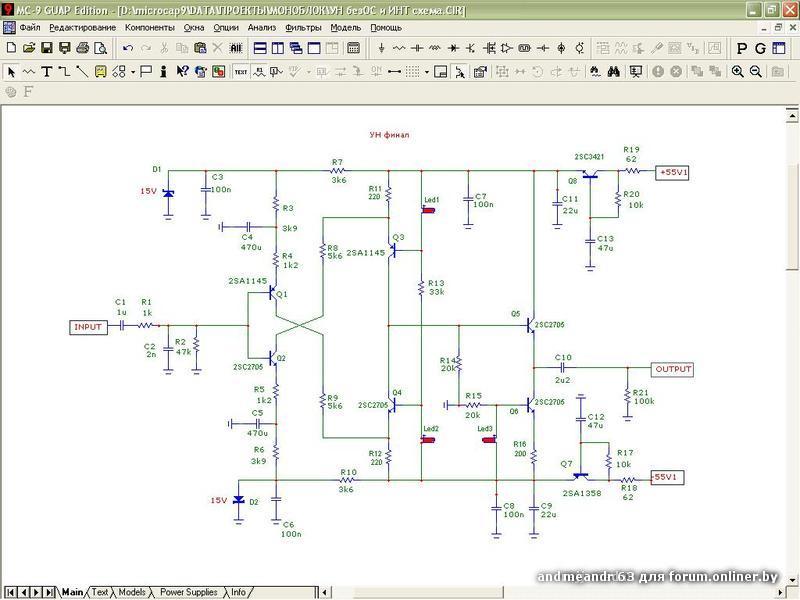

Ну вот. Просили схему, выкладываю. У кого гибридник, смело выкиньте лампу и получите волшебный звук! Это однокаскадный каскод. Полоса более 200кГц, Кг менее 0.03%, Ку= 30дБ, но надо убирать 2ю гармонику точной настройкой. Дело не простое, не нарушив симметрию по постоянке т.е. ноль на выходе. Токи во всех ветвях по 3 ма., т.е. ток через R 11,12 по 6 ма.
А.Петровым в РАДИОМИР 11-12 за12год., очень хорошо проведены сравнительные хар-ка этого каскода, с другими топологиями. А это моя практическая реализация. Реально в спектре только 2я и 3я кармоника. Вторая убирается точной настрйкой и подбором комлектации.Успехов!

Андрей,я публично прошу извинения,в вашей схеме нет ОУ. Склероз,как-никак больше года прошло. Может я не понимаю эту схему,но это что один каскад?

meandr 63:

Ну вот. Просили схему, выкладываю. У кого гибридник, смело выкиньте лампу и получите волшебный звук! Это однокаскадный каскод. Полоса более 200кГц, Кг менее 0.03%, Ку= 30дБ, но надо убирать 2ю гармонику точной настройкой. Дело не простое, не нарушив симметрию по постоянке т.е. ноль на выходе. Токи во всех ветвях по 3 ма., т.е. ток через R 11,12 по 6 ма.
А.Петровым в РАДИОМИР 11-12 за12год., очень хорошо проведены сравнительные хар-ка этого каскода, с другими топологиями. А это моя практическая реализация. Реально в спектре только 2я и 3я кармоника. Вторая убирается точной настрйкой и подбором комлектации.Успехов!

Андрей,я публично прошу извинения,в вашей схеме нет ОУ. Склероз,как-никак больше года прошло. Может я не понимаю эту схему,но это что один каскад?

Договорились Сергей. Мне очень досадно ,что произошло. Мне жалко, это по сути ,этот Ваш форум, и он иногда превращается в пустой, бездумный обсёр друг-друга. Стоит это уважения? Думаю нет. Остальное, по схеме все действительно написано мной. Надеюсь прочтёте. Это однокаскадный, каскодный усилитель напряжения.
За эти слова я и отвечаю. Проехали. Мир.
Сегодня, я применяю тоже каскоды, но более совершенные, и прежде всего более прозрачные по звуку.. Эта схема ушла в историю..

А почему однокаскадный все же Я вижу два .....P.S.Уфф,опередили,пока каракули выводил.Ну не я один такой,слава Богу....

larion, Не надо быть гуру. Я вижу минимум 2 базы и 2 коллектора на пути сигнала. Сча мне скажут: "это не то что ты думаешь" ну как жена мужу про любовника, что на ней...

oleg_s, ну даже интересно,что скажут-хоть будем знать,чтоб в другой раз где не облажаться .Ну пусть два источника в "середине" не в счет-каскод,но выходной повторитель с генератором тока куда прилепить ....
