Ламповые усилители реальность и иллюзии

Ох, завидую, камерата очень круто, но в гродно дел полно

ребята где можно скачать "вылеченную" версию RMAA PRO

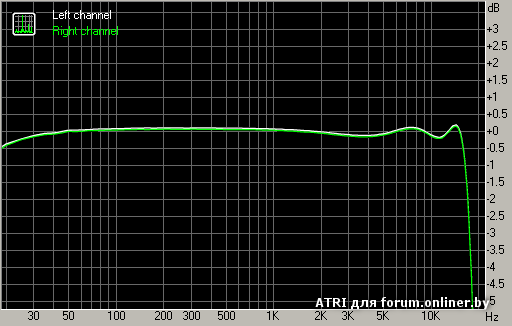

в бесплатной версии нельзя изменить настройки тестируемой полосы, -узковата.(40-15000)
а ачх меня как раз больше всего и интересует на самом нижнем и самом верхнем пределе, искажения пока вторичны.
всему свое время и очередь...

вопрос снят

Залитый (красный) считается лучше.

Кроме оценки гудит/не гудит неплохо было бы глянуть что у него на выходе осциллографом. У меня было на ТПП трансформаторах - вроде и сеть нормальная 220, а на выходной обмотке идёт отсечка нижней и верхней части синусоиды, кончики срезались.

Нормальные приборе денег невменяемых для хобби будут стоить. Интересно даже почему так обрезана полоса. Рискну предположить глядя на ачх, что жёстко обрезают полосу на операционниках, наверное и по входу и по выходу. Может быть и не зря. А что за ноутбук?
Довелось как то перематывать твитера JBL после использования в качества источника ноутбука IBM, похоже было на недофильтрованную помеху вверху диапазона.

minzurka:

это разный год выпуска, производитель? Какой лучше-хуже

Ток ХХ измеряли?

pine, нет. даже не знаю как это делать.

народ, а что означает буква К, в маркировке вышепоказанных трансов?
В, УХЛ и М - знаю, а вот про К информации не нашёл.

larion:

А на... она нам упала,та буква-мало оффтопа???

такой трансформатор трудиться в каждом канале моего лампового стерео усилителя, вот и любопытно.
ведь что то она означает.
трансформатор, тем более анодно-накальный, непосредственно относиться к данной конференции.
а вы если не знаете, зачем ерунду пишите? по моему офтопите как раз вы!

похоже проблема программная!

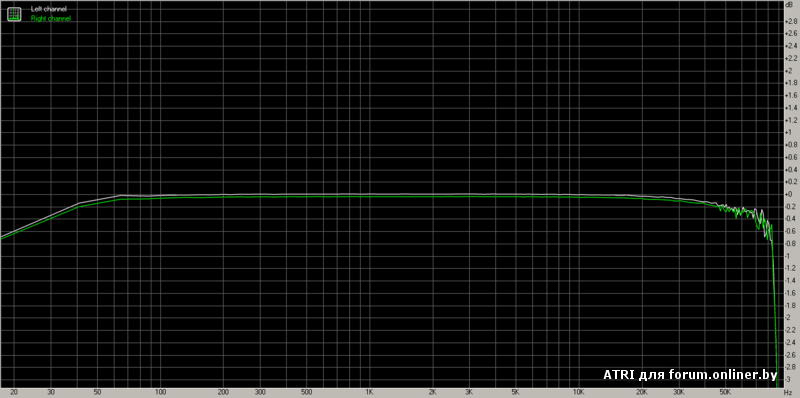

увеличил частоту дискретизации до 192кГц
от 60 до 20 000гц почти линейно!

Что значит почти линейная. Она у вас 30-30 000 линейная. Завал 0,4 dB вы считаете нелинейная АЧХ. ? Так возьмите при измерении поправку на ваш завал или в Спектролабе внесите файл коррекции и программа будет писать линейно.Кроме того при измерении свип тоном увеличьте время измерения (прохождения луча от края экрана до края) до 30-50 секунд. Потому что в НЧ области слишком быстро происходит смена опорных частот и поэтому точки запоминаются программой неверно. Чем дольше время измерения - тем точнее АЧХ рисуется и чем чаще вы выберите шаг частот соседних - тем точнее будет АЧХ. Ведь выбрав шаг 5 гц или 35 гц вы получите различный завал АЧХ и точность. Особенно в области НЧ. Ведь 35Гц это пол октавы в НЧ области. И будет на октаву всего три точки отсчёта.

larion:

Василичь продолжает петь оды отеч.трансформерам

Конечно.Я вам могу показать Танго,Вестерны,Дженерел электрик трансформаторы силовые,снятые с усилителей,потому что ток ХХ 100-300ма у них.
А оды пою я современным трансформаторам отечественным,намотанным по моим данным , на отечественных заводах,для меня. Житомир,Винница,Полтава,Ростов на Дону,Тверь. Все трансформаторы намотаны на отличном железе и имеют ток ХХ 3-5ма.
ТВЗ для двухтактов имеют индуктивность первички 150-200Гн. Для однотактов с зазором 45-60Гн. Полоса в малосигнальном режиме (как меряют все дебилоиды на сайтах , генератором) составляет 10-90 000гц. Прекрасные трансформаторы. Тверь намотала мне абсолютно симметричные ТОРы ТВЗ для двух тактов. Активное сопротивление первички 35+35 ом всего лишь при 1500+1500 витков первичка.
И это при стоимости трансформаторов силовых и выходных 10-15$ .
Вот поэтому и пою оды этим ТС и ТВЗ , потому что имею с чем сравнить из импортного барахла. Простой заменой импортного на наш.
