SHARP 777 и другие кассетные переносные магнитолы

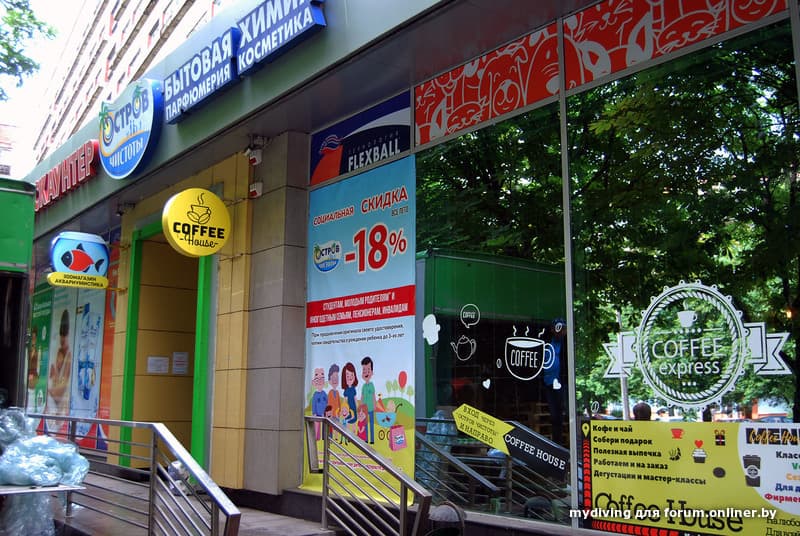

Сегодня был рядом с бывшим магазином военторга "Звездочка" и зашел на "остров чистоты" на Веры Хоружей,19
-

-
-
А там на лево магазин питания для кошек и собак PetFood.by, в котором обнаружилось вот это!
-

Заподозрив неладное,
обнаружилось что, тут обитает Серега и у него магазин питания для питомцев.

mydiving:

Сегодня заехал рядом с магазином военторга "Звездочка" на Верохоружей, 19. и зашел на "остров чистоты"

Веры Хоружей, между прочим, она герой Советского Союза:
https://ru.wikipedia.org/wiki/%D0%A5%D0%BE%D1%80%D1%83%D0%B6%D0%B ... 0%BD%D0%B0

Их там быстро перелупят и потравят спецживодеры с зеленстроя.

Главное что мафон отжал

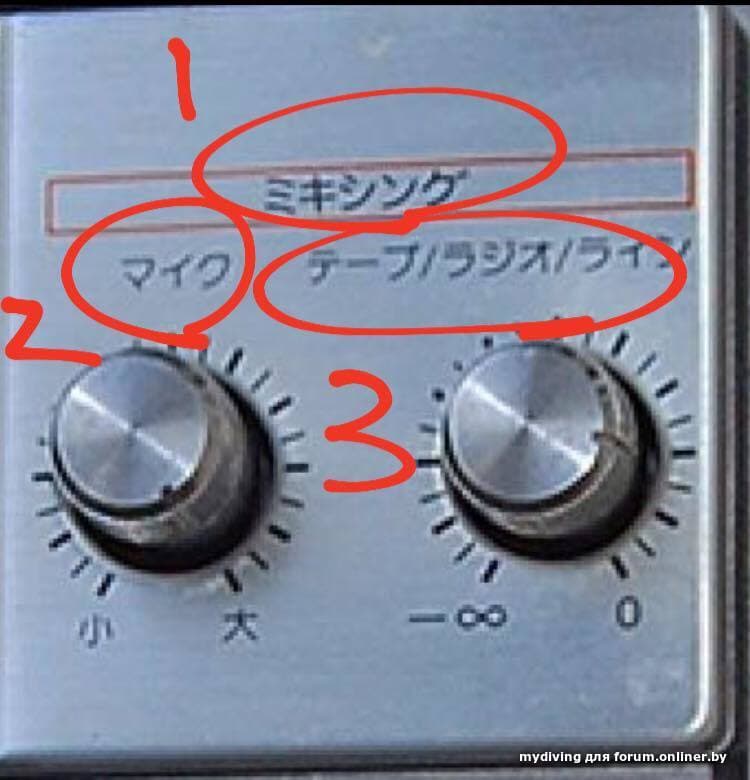

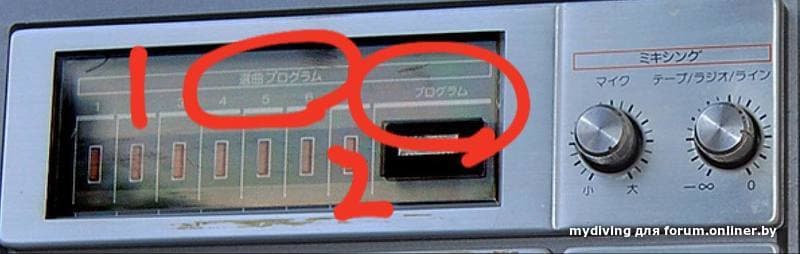

Серега С. А вдруг тебе будет интересно что за крутелки на магнитоле National RX5400?
Перевод с японского на наглицкую мову.

1, mixing
2, microphones
3, tape/radio/LINe
Экранчик

1. Music selection programming
2. Programming

Продолжение экспериментов с 3D печатью. А именно, если за пару недель не нашлось элементарной и весьма, как мне казалось, распространенной крышки батарейного отсека, её не терпелось напечатать, имея современные возможности.
Исходный образец я взял у Сереги Sergtheseal c того самого аппарата, который живет в магазине кошачьего питания.
Занес пацанам обменить, смоделировать и напечатать. На весь процесс ушло меньше недели и крышка была таки отлита.
Причем крепления печатались отдельно и вклеивались дихлорэтаном в заранее приготовленные проектом пазы.
Получилось интересно. Нить то для литья была белой! Поэтому и дверка получилась тоже белой, что в принципе по барабану, а может быть и хорошо под покраску.

Поверхность большая и плоская и в отличии от мелкой детали что бы максимально скрыть структуру, пошла под грунтовку из баллончика. Прогрунтованной и осталась. При случае покрашу нужной краской.
Резюме - результат меня вполне устроил. Есть и видна волокнистая структура. Достаточная гибкость пластика для надежного функционирования замков крышки.

Не сказал бы что удовольствие оказалось дешевым. За эти деньги можно и донора купить.
Файлы 3D проектирования тоже cтоили отдельных денег, поэтому я из сохранил на всякий случай.
А вдруг опять понадобится.

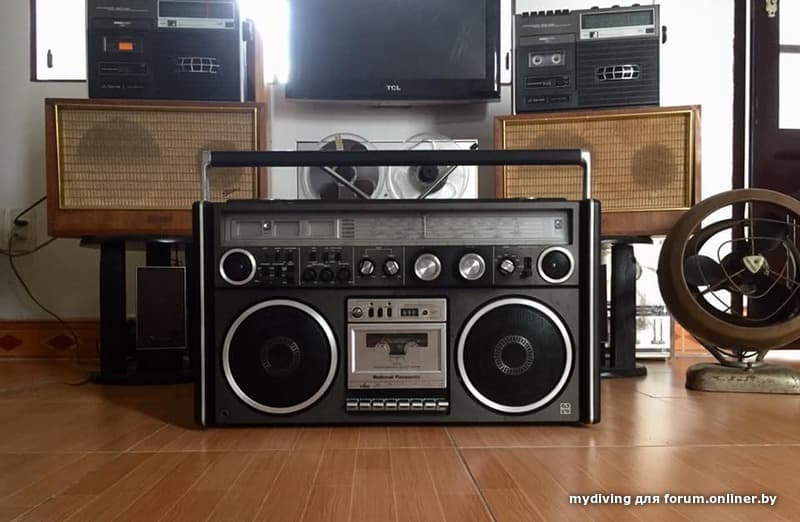

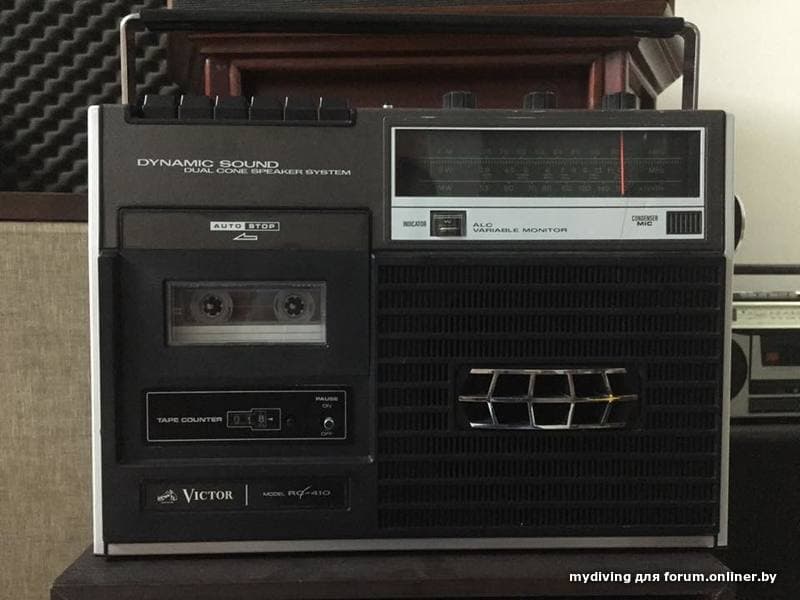

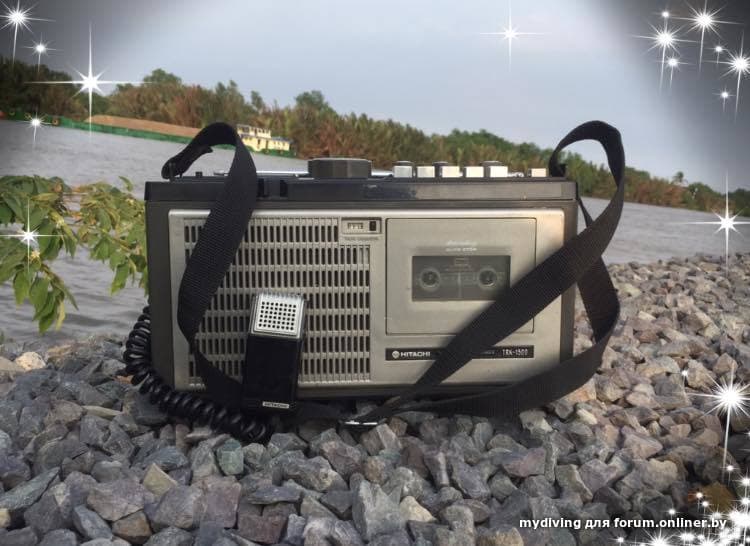

Наш коллега Trương Ngọc Quang из Ветнама cобирает магнитолки в Сайгоне.

Вот некоторые:

mydiving:

в Сайгоне.

Сайгон это в Ждановичах чтоле?

Вчерашний день был с мерзопакостнейшей погодой и прекрасное время таки собрать воедино, то что почти месяц валялось
разобранным и ждало своего часа. Если кто помнит это Toshiba TR-8890 Мамаева. Сериал возни с этим аппаратом превратился в бразильскую мыльную оперу, как медленно шаг за шагом этот долгострой проходит пауэрлифтинг.

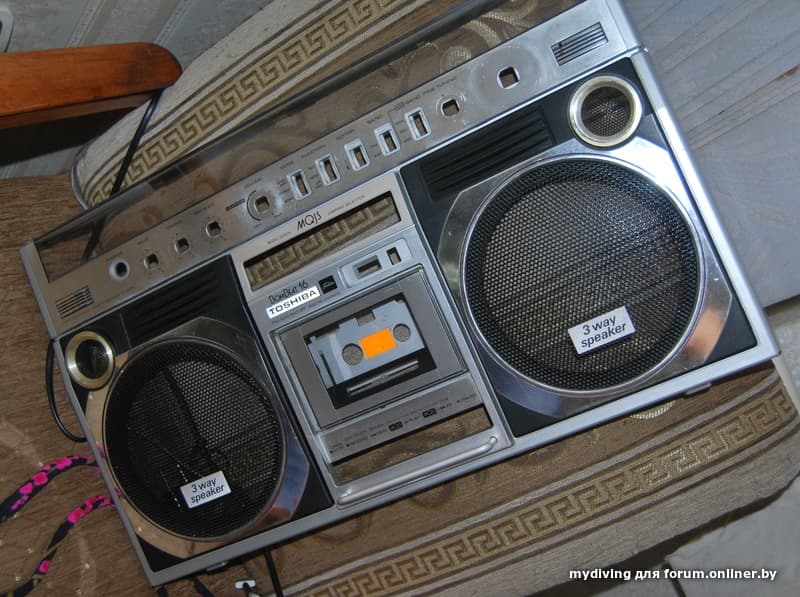

И так, по тошибовски отстегивающаяся целиком морда. Согласитесь, удобно.

Угол её был оплавлен и ввалился вовнутрь. Я экспериментировал сначала с утюгом. Потом плюнул, взял газовую минигорелку,нагрел и более менее выправил угол обратно. Считаю что достаточно. Лучше уже вряд ли получится.

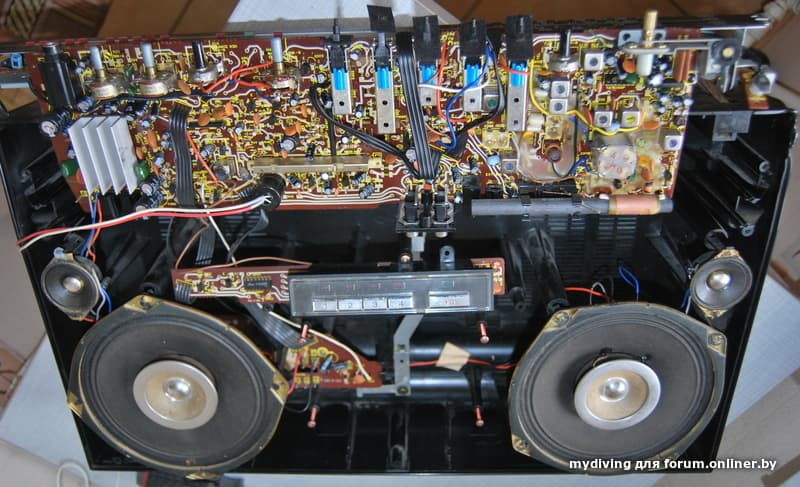

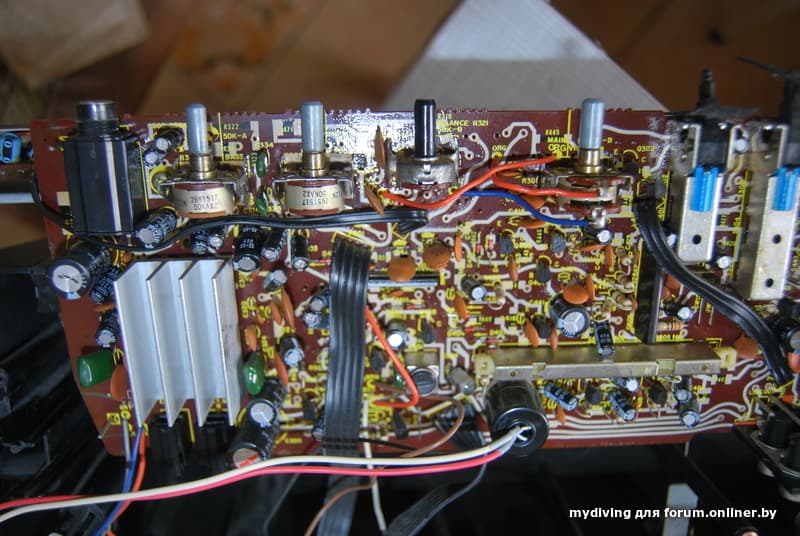

Внутри аппарат со снятой заранее лентопротяжкой и открученной платой электроники выглядит так

RT-8890 довольно бестолковый аппарат для этой фирмы, где японцы вдруг решили съэкономить на разъёмах. Их тут ни одного в этой одели! Все на "соплях" и "бороде". Отовсюду от блока к блоку тянутся провода.

особенности устройства

Полез я в этот аппарат в первую очередь для установки лентопротяжки с новой педальной вместо алюминиевого корчажки.
А теперь еще о чудесах японских конструкторов. Я лично уже привык когда ЛПМ одним движением отсоединяется с помощью разъема. Владельцы этого изделия, радуйтесь.

-
От лентопротяга отходит 6 проводов, которые подсоединяются и крепятся на ... скрутках!
-

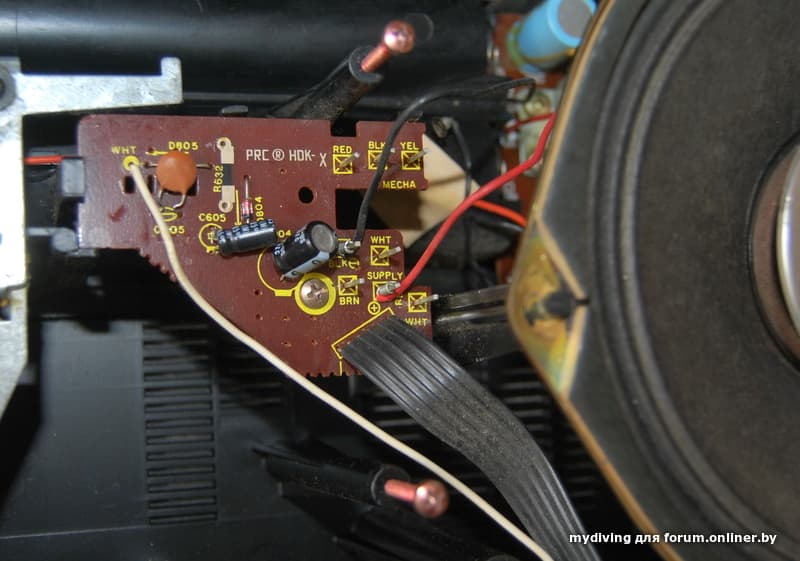

А именно на вот эти металлические штырьки нужно извратиться и прикрутить провода ЛПМ. Тут я изобрел велосипед. Сначала накручивал провода на шило, надеваясь и затягивал пинцетом.

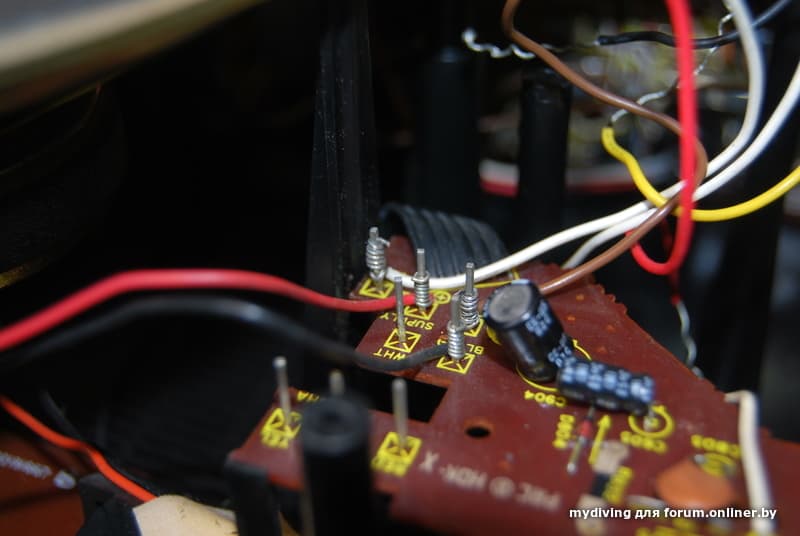

Вот как эта акробатика выглядит в итоге

Перепайка головки. Тут отдельная тема. Раньше куда ни лень я припаивал всякие извращения типа стеклофириттов и прочую лабуду. Теперь я ставлю обыкновенные японские ферритовые головы и счастье мое бесконечно.

Впаял какого то япончика. Включаю свою "тестовую" кассету, записанную на моей деки и по ней настроены все мои магнитолы. И чудо. Вуа-ля. Хорошо поет эта Toshiba. Даже придраться не к чему. Голосистая штуковина.
Вот с приемником тут немного беда. Расстроен и смещен FM. Можно конечно самому покрутить, что я видимо и сделаю сегодня вечером. Но тут бы осциллограф!
Вышел на финишную прямую. Нужно закончить с косметикой. Придумал как это сделать. А потом и фотосессия.
Резюме:
- Не самая технологичная из ТОШИБ в обслуживании, все на соплях и скрутках
Динамики не удобно съемные, а находятся в корзинах на 4 опорах
+ простая в обслуживании лентопротяжка, замечательный звук, легко добраться до потенциометров и переключателей для обслуживания открутив всего 2 винта

mydiving:

Продолжение экспериментов с 3D печатью. А именно, если за пару недель не нашлось элементарной и весьма, как мне казалось, распространенной крышки батарейного отсека, её не терпелось напечатать, имея современные возможности.
Исходный образец я взял у Сереги Sergtheseal c того самого аппарата, который живет в магазине кошачьего питания.
Занес пацанам обменить, смоделировать и напечатать. На весь процесс ушло меньше недели и крышка была таки отлита.
Причем крепления печатались отдельно и вклеивались дихлорэтаном в заранее приготовленные проектом пазы.
Получилось интересно. Нить то для литья была белой! Поэтому и дверка получилась тоже белой, что в принципе по барабану, а может быть и хорошо под покраску.

А что за пластик ?
