Катушечные магнитофоны, их будущее... или цифра рулит?

Добрый_Дедушка:

Даже при одной панели при UF технологии дорого не будет.

Изестны ли Вам конкретные фирмы, куда можно частному лицу обратиться для изготовления одной панели?

Добрый_Дедушка:

Да и найти желающих под панель, в том количестве, проблем нету)))

Это если делать полный клон стандартной, тогда, возможно, нашлись бы желающие просто обновить панель. А панель для глубокой переделки аппарата вряд ли кому-то еще будет нужна, 10 желающих уж точно не наберется.

P.S. Еще один вопрос - может кто-то знает, где в Минске есть услуга фотовывода? Надо напечатать маску для индикатора размером 140 х 65 мм. Фактически, нужна такая же технология, как на производстве делают фотошаблоны для плат. Поиск выдает результаты в основном в домене .ru.

Liv1:

Добрый_Дедушка:

Даже при одной панели при UF технологии дорого не будет.

Изестны ли Вам конкретные фирмы, куда можно частному лицу обратиться для изготовления одной панели?

Добрый_Дедушка:

Да и найти желающих под панель, в том количестве, проблем нету)))

Это если делать полный клон стандартной, тогда, возможно, нашлись бы желающие просто обновить панель. А панель для глубокой переделки аппарата вряд ли кому-то еще будет нужна, 10 желающих уж точно не наберется.

P.S. Еще один вопрос - может кто-то знает, где в Минске есть услуга фотовывода? Надо напечатать маску для индикатора размером 140 х 65 мм. Фактически, нужна такая же технология, как на производстве делают фотошаблоны для плат. Поиск выдает результаты в основном в домене .ru.

Думаю после праздников, все решим. 2.01.19

Liv1:

Какие-то расчеты все равно придется делать: функция ABS, ФНЧ (можно простейший IIR), который будет задавать время интегрирования, затем функция MAX, затем интегратор, задающий время обратного хода. Для запоминания пиков нужны еще Delay и интегратор. На каком-то этапе нужно делать логарифмирование для перевода шкалы в дБ. При выводе обычно делается еще одно нелинейное преобразование, чтобы растянуть нужный участок шкалы. Это можно сделать таблично. Все это можно считать в целых числах, хотя сетка для промежуточных вычислений должна быть пошире, например, 32 бита.
В моем случае сигнал на входе аналоговый, а не цифровой. Поэтому ABS и ФНЧ можно реализовать в аналоговом виде, а затем цифровать медленно меняющееся напряжение. Обратный ход тоже можно задать аналогово, но мне кажется, более универсальным будет сделать у аналогового детектора одинаково малыми времена интегрирования и обратного хода, а нужное время обратного хода формировать в цифре.

Зачем такие сложности и забивание головы... изобретаем велосипед или заняться нечем?
На Али давно всё есть и копейки стоят на любой вкус даже собранные VU-метры, чем мудохаться. Только дороже себе выйдет и время!

Однако на таких оранжевых и длинных, добавив чуть красных для пиков - будет красивее!

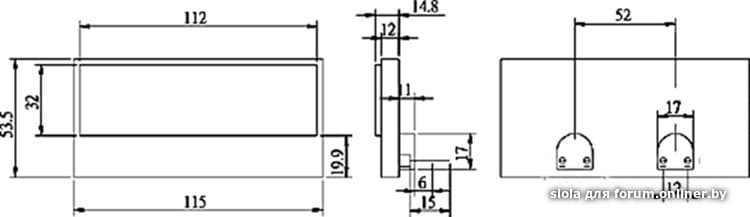

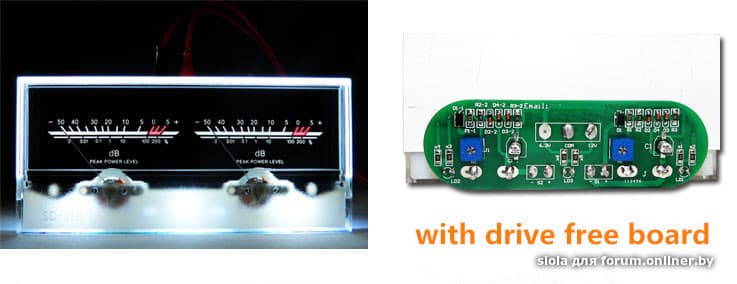

А это любителям стрелочек. Ниже размеры этого блока индикаторов для окна в Электронику. Плату можно выкинуть, либо любую смонтировать или доработать эту.
И вообще, на стрелки внимательно смотрят во время записи фонограмм и находятся рядом с магнитофоном, а не на отдалении. Так что, на зрение пенять рановато...

Причем в магнитофоне (катушечном) достаточно сильные и их с наскоку просто так не победить.

Liv1:

Они с динамической индикацией, будут помехи.

Какая тогда стоит в Акай-747, что на светодиодах?
В О-005 помехи от индикатора так и не убрал производитель...
Вакуумно-люминесцентные индикаторы издают помехи, а на светодиодах ни разу такого не встречал.

Тот, что выше - AS60 VU Meter.

Комплект поставки:
Светодиодные матрицы 8 шт. зеленых, 2 шт. красных и 2 шт. желтых
1 шт. плата выполненная на 2мм двухслойном текстолите с качественной паяльной маской и шелкографией
1 шт. комплект корпуса из полупрозрачного стекла нарезанного лазером, состоит из 6 отдельных элементов будучи покрытых защитной пленкой
1 шт. микрокнопка четырехконтактная
78 шт. smd резисторов
6 шт. smd транзисторов
1 шт. танталовый конденсатор
1 шт. mini usb разъем вертикальной установки
1 шт. микроконтроллер
1 шт кабель 3.5-usb mini
1 сдвоенный разъем 3.5 со штекером
Цена с доставкой пишут 15..25$.
http://cxem.net/review/review53.php

Но я-бы все оранжевые поставил (можно и жёлтые - стекло сработает). Монохромные красивей! А на пики красный...
Ну и... какая там индикация - статическая или динамическая? Жаль, схемы в нете не нашёл, но токоограничительных резисторов дофига.

1878435:

Причем в магнитофоне (катушечном) достаточно сильные и их с наскоку просто так не победить.

Наоборот - индикатор издаёт помехи.

Liv1, могу попробовать поискать, что-за индикатор с Али поставили в О-005 вместо родного. Писали, что помехи исчезли.
На рилториле или рт22 была тема.

Skybird01:

Странно, есть у меня Олимп 005 - никаких помех и наводок нет.

Не у всех в О-005... где больше, а где меньше - до почти "незаметно". Мне только один такой аппарат попался, где поменял дисплей и помехи почти полностью ушли. Но не в ноль!
В инете кстати, хватает жалоб на эти родные индикаторы...
Кто-то пишет, что от шлейфа, который идёт на индикатор... идут наводки, другие - от отсутствия хорошего экрана. У меня сам дисплей, что поменял. Видимо, долго стоял аппарат и с вакуумом что-то в колбе... регенерация ему наверно была нужна, типа как для радиоламп.

siola:

Вакуумно-люминесцентные индикаторы издают помехи, а на светодиодах ни разу такого не встречал.

Любая динамическая индикация создает помехи. У ВЛИ коммутируются относительно высокие напряжения, помехи в основном проникают через паразитные емкостные связи. У светодиодных индикаторов, наоборот, коммутируются относительно высокие токи, помехи в основном проникают через падение напряжения на общем проводе. В первом случае для борьбы с помехами требуется экранирование, во втором - правильная топология земли. Не спорю, побороть помехи можно, в большинстве кассетных дек используются ВЛИ и нет слышимых помех. Но сам неоднократно сталкивался со случаями помех от тех и других индикаторов, поэтому лучше решить проблему на корню - применить статическую индикацию. К тому же, она идеально выглядит, нет никаких мерцаний и биений с другими пульсирующими источниками света. Схемотехнически сложнее, конечно, но зато бескомпромиссно.

siola:

Тот, что выше - AS60 VU Meter.

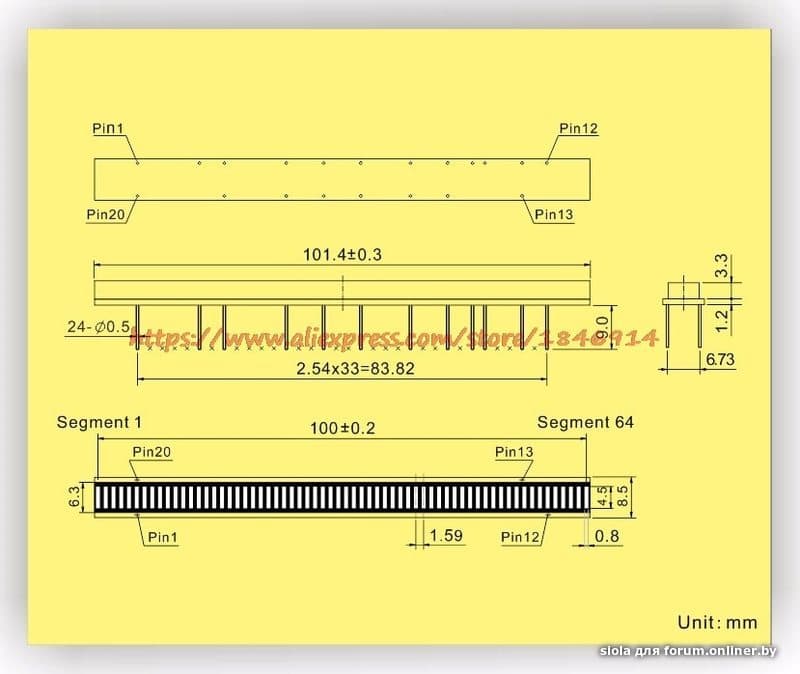

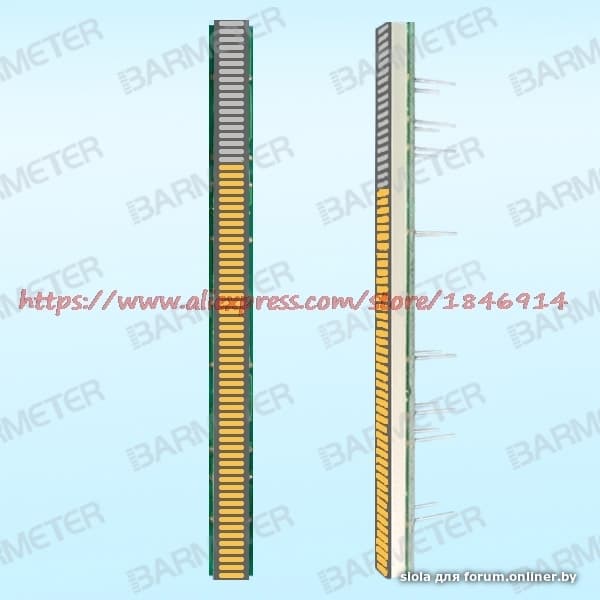

60 сегментов в линейке не влезет в окно. Максимум - 50.

siola:

Но я-бы все оранжевые поставил (можно и жёлтые - стекло сработает). Монохромные красивей! А на пики красный....

Монохромный красивей, но тогда уже никаких пиков другого цвета - везде один цвет. Какой именно - надо подбирать. Оранжевых диодных линеек в продаже не видел, есть желтые, можно попробовать. Но поскольку счетчик красный, индикакор, наверное, тоже должен быть красный.

siola:

Ну и... какая там индикация - статическая или динамическая? Жаль, схемы в нете не нашёл, но токоограничительных резисторов дофига.

Зачем тут схема? И так можно сказать. Для статической индикации не хватит выводов процессора - их всего 44, а светодиодов 120. А других микросхем на плате нет. Поэтому динамическая. Судя по четырем транзисторным ключам, коэффициент мультиплексирования - 4.

siola:

Liv1, могу попробовать поискать, что-за индикатор с Али поставили в О-005 вместо родного. Писали, что помехи исчезли.

Не надо мне готовых решений, у них всегда будет что-то не так. Я буду делать плату под себя, с нужными размерами и формой, с креплением в штатных точках для Э-004.

Zaburdaev:

А мне понравилась ИН-33. Она и по длине как раз должна подойти. Ее бы только раскрасить и добавить шкалу.

Нет у меня ИН-33.

Liv1, Спасибо за развернутый пост!!! Попробую применить. Потом покажу результат.

Парочка регулируемых 220В трансформаторов с индикатором на ИН-33 - решат вопрос

раз есть ИН9 - нужно ставить ИН9
