vovchik_romualdovich:

А оригиналы носители сохранили?

Вова, ну ты уже как Олег начинаешь
Человека напрягли на почти круглосуточную работу по спасению архивов, т.к. лента стала осыпаться..ну он так говорил, у нас в голове был рок-н-ролл, мало интересовали нафталинные записи попсы...а этот чел с нами сотрудничал звукрежом, и пропускал репы, чем очень злил на то время.
Нужно как-то с ним запилить интервью, пусть расскажет как все это было.Жаль ,в Минске они выступают редко.
пс
ну а ленту, думаю - пустили на упаковку посылок или мусора, в качестве веревочек

Чтобы отвлечь от бесполезного холивара аналог vs цифра, продолжу про индикатор уровня.

Передняя панель Эдектроники-004 хуже всего выглядит в том месте, где находится индикатор. Маленькое окошко, окруженное пустым местом. Стекло почти прозрачное, видны внутренности. Более плотное стекло ставить нельзя, потому что ИН-13 и так еле светят. А вместе с новым счетчиком так они вообще теряются. С этим надо что-то делать.

Если заменить ИН-13 светодиодами в существующем окошке, получается ерунда - слишком мало сегментов.

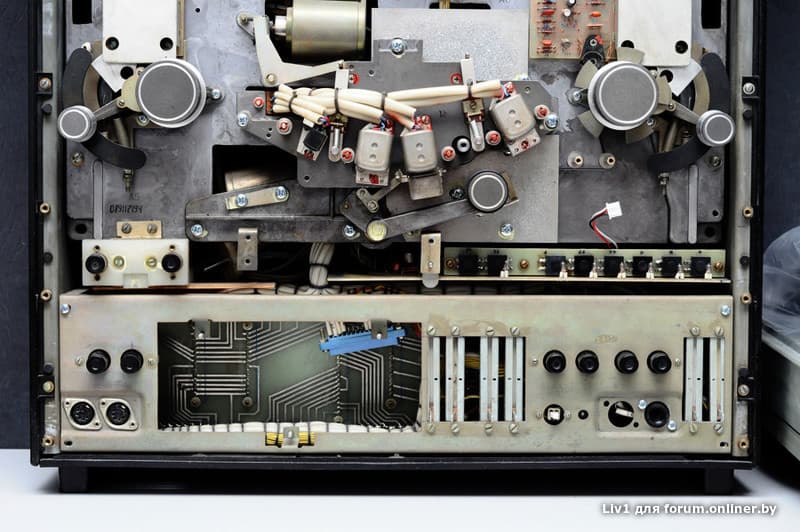

Отверстие в несущем шасси за индикатором намного больше окна, это позволяет увеличить размеры индикатора:

Примерка куска черного пластика показывает, что такой индикатор будет хорошо смотреться на панели:

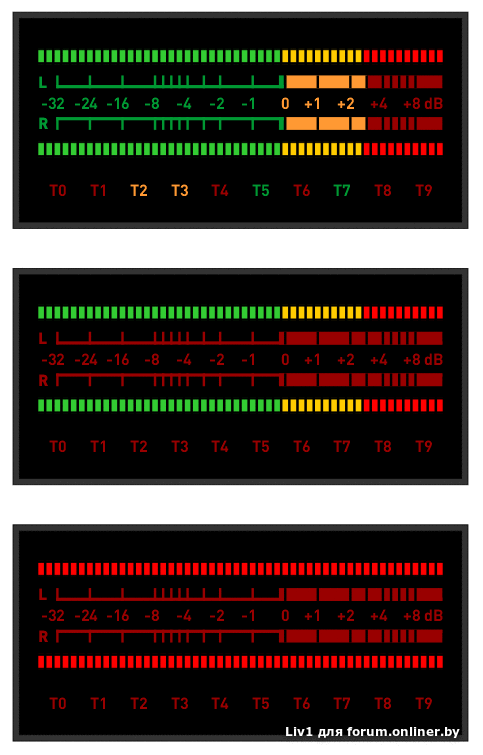

В такое окно помещаются линейки по 50 диодов на канал. Нарисовал вариант шкалы от -32 дБ до +8 дБ, плюс 10 транспарантов снизу (пока показаны условно). Чтобы полоски смотрелись более гармонично, надо чуть уменьшить их ширину. Поэтому сверху предполагается маска, которую хотелось бы сделать фотовыводом. Этой маской формируется подсвеченная сзади через молочное стекло шкала и транспаранты (туда будут выводиться режимы: скорость ленты, режим автореверса и т.д.).

С цветом индикатора не определился, может лучше монохром?

варианты

Сам индикатор тоже пока не знаю, как лучше реализовать. Если делать правильно, то нужны два детектора - средних и пиковых значений. Пиковые индицировать одиночным диодом выше 0 дБ. Еще в более продвинутых магнитофонах сигнал для индикатора частотно взвешивался согласно коррекции в УЗ, тогда учитывается реальная перегрузочная способность ленты на разных частотах. Чтобы это все реализовать, проще всего делать прямую оцифровку сигнала с дальнейшей обработкой в цифре. Но для этого нужен микроконтроллер с довольно быстрым АЦП, например, STM32. Учитывая, что сегодня хороший индикатор особо никому не нужен (он служит больше для красоты), склоняюсь не делать прямой оцифровки, а применить один аналоговый квазипиковый детектор, в цифре делать лишь удержание пиков и формирование времени обратного хода.

Ползуны точно не в тему... Надо переходить на современные разъёмы RSA и потенциометры. Причём круглые. Они сыграют в общем виде с роликами натяжителями. Микр. вход совсем убрать. Монохромный индикатор мог бы стильно подчеркнуть брутально ть самого девайса.Неплохо было бы придусмотреть возможность замены штатного индикатора на стрелки.

Skybird01:

Добрый_Дедушка:

Монохромный индикатор мог бы стильно подчеркнуть брутально ть самого девайса.

С брутальностью в нем итак перебор, по моему.

Так вот и возникает, в этом моменте дизайнерский нонсенс. Если все выдержан ровно, то к чему тогда на аппарате единственный яркий акцент? Взгляд должны притягивать катушки, а все остальное второстепенно.
Обращали может внимание как погано смотрятся кетайскоэмиратские машины, где на однотоновом кузове появляются хромированные или позолоченные ручки?

Skybird01:

Цветной индикатор аппарат не испортит. Только я бы сделал его двухцветным: зеленые и красные сегменты. Другое дело, что индикация счетчика тогда просится в зеленый цвет.

Главный решит. Выбор будет в пользу аппарата. )))

mixing-mastering:

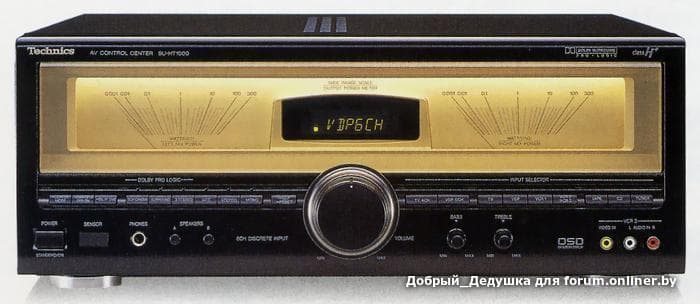

по мне так стрелки, только красивые , с нетривиальной подсветкой

какой например?

Мне у Саниошки 303й нравятся....вроде и нет их...а днем включишь - опа, шкалы появились и стрелки
фотик врет, слишком много "видит"

Liv1:

Задача вполне выполнимая в отличие от изготовления новой панели.

Да это я так, гипотетически

Liv1:

Сам индикатор тоже пока не знаю, как лучше реализовать. Если делать правильно, то нужны два детектора - средних и пиковых значений. Пиковые индицировать одиночным диодом выше 0 дБ. Еще в более продвинутых магнитофонах сигнал для индикатора частотно взвешивался согласно коррекции в УЗ, тогда учитывается реальная перегрузочная способность ленты на разных частотах. Чтобы это все реализовать, проще всего делать прямую оцифровку сигнала с дальнейшей обработкой в цифре. Но для этого нужен микроконтроллер с довольно быстрым АЦП, например, STM32. Учитывая, что сегодня хороший индикатор особо никому не нужен (он служит больше для красоты), склоняюсь не делать прямой оцифровки, а применить один аналоговый квазипиковый детектор, в цифре делать лишь удержание пиков и формирование времени обратного хода.

Если найдешь нормальный и простой алгоритм этого всего безобразия...можешь поделиться? Это пока прототип и сделал тупо выборка максимума из блока данных не помню точно 0.2 сек толи 0.1. Надо лезть в код.
Проблема что данные скажем так от 0 до 1 и на говно записи это все смотрится не айс... собственно как и звучит. На хороших записях с большего хорошо. Пики еще не делал. Там другого еще много доделать/переделать по самому звуку и метаданым и удобств с интерфейсом.
пс индикатор содран с какого то AKAI кассетника.

Liv1,

Задача вполне выполнимая в отличие от изготовления новой панели. И что самое главное - замена индикатора не требует изменения шелкографии.

Не надо здесь шелкография. Достаточно UF печати. В разы дешевле. Если делать шелкографию, то при наличии 10 панелей, ценник может быть где то 6-8 руб. за штуку.
