Ламповые усилители реальность и иллюзии

larion:

Спасибо хозяину за кофе и проведенное время.

🤝

Как прозвучало произведение Ю.Шатунова на системе ДД?
пели?

Признаю, грешен... После Генделя с Бахом, пройтись по хевиМетл, мое воспитание не позволило. А так, можно было и пошалить!
Пришлось завершать батл, Ковердейлом и Джулией Роберт.

mixing-mastering:

Как прозвучало произведение Ю.Шатунова на системе ДД?
пели?

Акстись, такую ересь ДД себе не позволяет, это прерогатива седовласых моцоцыклистов -

..., теперь, когда у нас есть свои щиты ГИ, рупорная чувствительная акустика, объемная 12"/15" ЗЯ и ФИ --- переходим на экспериментальную доработку имеющихся ламповых усилителей, что бы реально услышать что и как влияет на их самые первые каскады и входа, (всё что тут на фото с aliexpress, у нас уже заказано и получено) ;

фактическая громкость усиливаемого линейного звука и фактическое восприятие этой громкости человеческим ухом не является полностью линейным.

Когда уровень громкости понижается, человеческое ухо физиологически ослабляет восприятие низких и высоких частот, (чем ниже громкость, тем очевиднее это ослабление).

При регулировке снижения уровня громкости на самом усилителе --- в теории необходимо увеличении громкости высокочастотных и низкочастотных компонентов изначально линейного звука, чтобы на слух соотношение громкости низких / средних / высоких частот оставалось таким же, как при высокой громкости.

Для обеспечения эффекта равной громкости высоких / средних / низких частот воспринимаемых человеческим ухом при относительно низком уровне громкости обычно в цепь предварительного усиления добавляется функция выравнивания громкости методом тонкомпенсации ;

В самодельных ламповых усилителях обычно нет доп. регулировок тембра, а значит над регулировкой их громкости необходимо серьёзно проработать несколько вариантов :

1). логарифмические потенциометр (с маркировкой "А" или LOG) -- это переменный резистор, сопротивление которого изменяется по логарифмическому закону. Чаще всего они используются для регулировки громкости в аудиоустройствах, так как человеческое ухо воспринимает звук тоже логарифмически. В таких потенциометрах при повороте ручки на начальном участке сопротивление меняется медленно, а на конечном -- резко. В маркировке им соответствуют буквы В или И , в то время как импортные линейные обозначаются буквой B Их конструкция включает ось, резистивную дорожку (угольную, проволочную или металлокерамическую) и токосъемник, поворот вала перемещает скользящий контакт (ползунок) по резистивному элементу ;

1.1.) ступенчатый переключаемый поворотный потенциометр -- изменение его сопротивления происходит при переключении обоймы сопротивлений.

2). релейный регулятор громкости -- это высокоточный ступенчатый регулятор для аудиотехники, в котором изменение уровня сигнала происходит путем переключения набора постоянных резисторов с помощью электромагнитных реле, наиболее известен регулятор Никитина, где используется лестничная схема -- комбинация реле переключает резистивные делители, обеспечивая идеальный баланс каналов, отсутствие износа и минимальные искажения звука ;

3). трансформаторный регулятор громкости -- это устройство, изменяющее уровень сигнала с помощью переключения отводов трансформатора, а не через активные резисторы. В High-End аудиотехнике он обеспечивает бескомпромиссное звучание с максимальной детализацией. В High-End и Hi-Fi аудио иногда предпочитают трансформаторные регуляторы (TVC / Transformer Volume Control), так как они не вносят тепловых шумов и искажений, сохраняя идеальный баланс. Они коммутируют вторичную обмотку шагами от -50 дБ до 0 дБ и формируют звучание с лучшей микродинамикой по сравнению с обычными потенциометрами.

..., в приличном самодельном ламповом аудио звуке остро стоит именно вот этот вопрос, более подробно раскрытый в видеоролике ---->

Зачем нужна тонкомпенсация и что это такое?
AudiomaniaVideo

p.s. ..., у нас за долгое время, из множества возможных вариантов решения такого вопроса, тут на практике пока отобрано два решения :

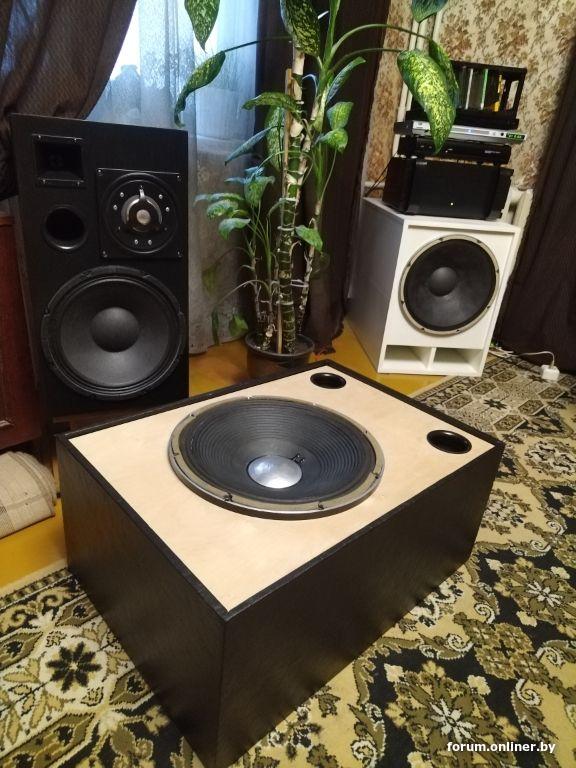

1). ..., две аудиосистемы : две пары колонок, (пара на громкий звук, и пара на тихий звук), + два стерео ламповых усилителя + разное выносное доп. оборудование регулирующее громкость, и тонкомпенсацию программно ноутбуком в плеере Windows --- Параметры звука/ Панель управления звуком/ Enhancements/ Loudness Equalization., (фото этой системы тут в предыдущем сообщении).

2). ..., весь аудио сетап из трех колонок, и двух подобранных настроенных по входам ламповых усилителей (один стерео и один моно) на одну выбранную громкость, регулировка громкости вообще на ламповых усилителях не предусмотрена и не регулируется никак.
Весь долгий подбор такого звучания осуществлялся расстановкой в помещении, корпусами АС, динамиками в них и вариантами порядков кроссоверов.

Слава-Космонавт:

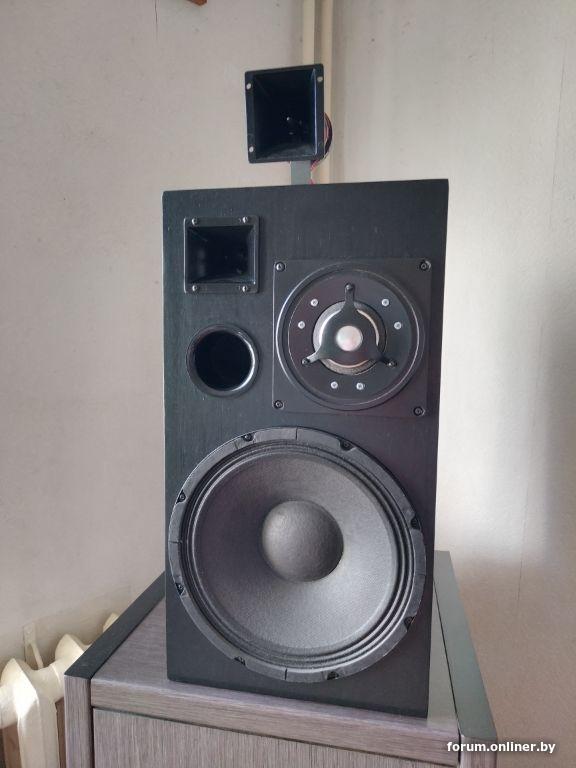

Вот подробный чертеж корпуса простой и одновременно наверное самой лучшей акустики эконом класса из 20 мм фанеры, из тех что прослушал когда либо с различными ламповыми усилителями ---

На выше указанном чертеже разработка уважаемого нашего лампового коллеги из города Санкт-Петербурга, радиоинженера и создателя известнейшего в нашей ламповой среде конструкторского бюро ЛампоБарон (сокращенно КБЛБ) Савостина Александра Ивановича ---

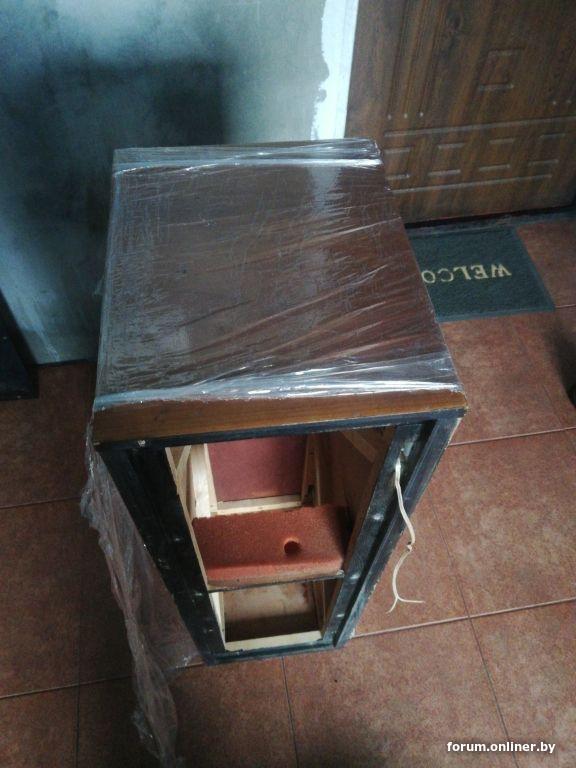

Именно эту разработку АС , на динамике 4А-32-УХЛ4 объемом 200 литров из фанеры 21мм, ранее в самом КБЛБ возможно было заказать по почте в виде распиленного (по приведенным выше чертежам) КИТ набора для самостоятельной сборки ---

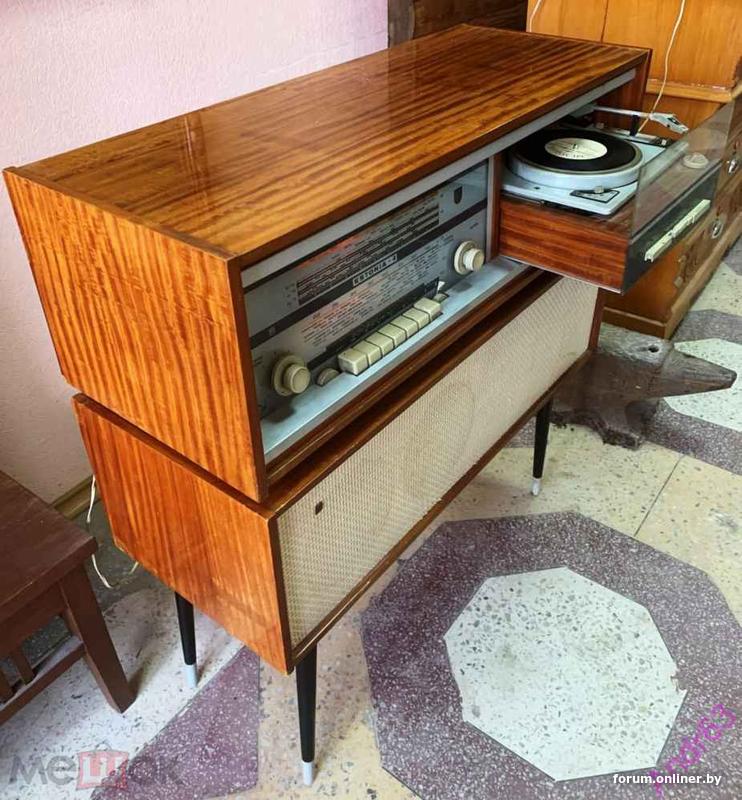

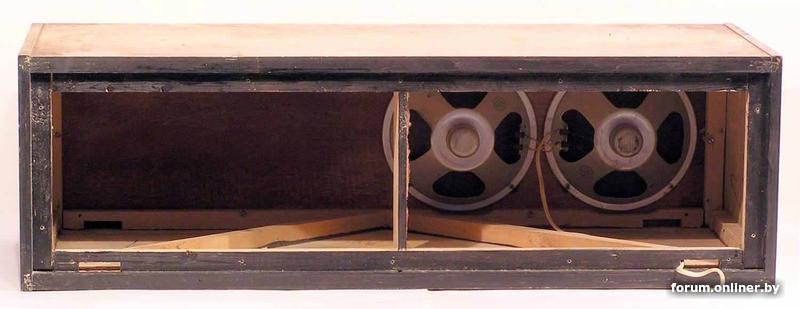

+ две стандартных колонки от ламповых моно радиол Эстония-4

TypTop:

https://www.ixbt.com/live/digs/dolgozhdannyy-debyut-fiio-vypustil ... botki.html

Настоящий ламповый
Для кого этот бред вообще написан? Ах да, как обычно - для массового потребителя с одной извилиной в голове.

Зачем вы сюда это выложили?
Пару комментариев сопроводительного текста не осилили?

larion:

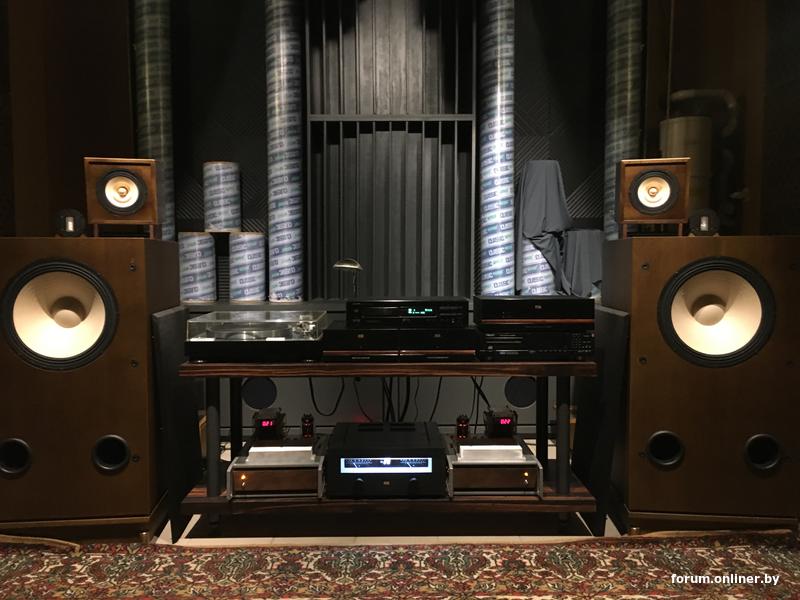

Волею случая доехал к Сергею (ДД), забрал лампадки, ну и посидели пару часов, спокойно, с хорошей музыкой. Был удивлен размером АС (НЧ секцией). Ну да, фото были, но в реальности оказались оч. большие. Приличная система, вполне сбалансированная, хотя, в каких то моментах, можно сказать, и эффектная. Источники слушали разные, вишенкой на торте стала замена одного из межблочников. В общем, многое успели... Спасибо хозяину за кофе и проведенное время.

Эффектная, это минус надо полагать?

andrejj-medan:

красивый, дизайн. Всё лаконично.

Дизайн красивый. А главное ведь - стрелочки есть. Куда же без них.
Надеюсь только вы тут не собираетесь всерьёз обсуждать звук этой очередной отрыжки маркетологов

ЗЫ: китайцам в плане корпусов можно только позавидовать, была бы только идея. Макетка, протопип, исправление ошибок, отменное качество - и всё при желании за неделю. Не то что.... Хм... лучше не буду....
