Ламповые усилители реальность и иллюзии

minzurka:

Жыр

наверное где-то есть у меня 23п совейские ишо
у меня никуда не идут, значит запиханы где-то подальше
если напоминать, то есть шанс найти

mixing-mastering:

наверное где-то есть у меня 23п

мне ЕВ потрэбны.

неделю идёт прогон нового корректора на "дробь" . Безупречно! Удивительная вовлечённость, чистота звука. По Кг, и Кш, значительно лучше "пальчиков" в подобной схеме. И конечно, мой любимый, квазирезонансный БП! Теперь надо прилично одеть эти потрошки. Получится компактный ПУ для винилки , и рядом возле тонарма разместить можно . Полная тишина по фону !

minzurka:

мне ЕВ потрэбны.

сколько штук?
Ребята, кому нужны лампы, обращайтесь. Что то отдам, что то по самому минимуму. Но для тех, кто что то делает, под реальные проекты. Помогу с комплектацией. Но, исключительно, самовывоз.

P.S. и прошу, всяким " голубям", не гадить в тему, пролетайте пожалуйста дальше . Для этого отведены "нейтральные" темы.

minzurka:

2ШТ

приедь, забери. В личку напиши

larion:

У кого есть EF86 или 6ж32п НЕ бу, приму в дар, обменяю, куплю. От пары и больше.

Пару найду точно. Могу чо то сыскать даже в упаковке.

Добрый_Дедушка:

Могу чо то сыскать даже в упаковке.

Гуд.

mixing-mastering:

но скорее будет только импортный аналог

Так и нормально.

Упаковка сама не принципиально, главное, чтоб без наработки.

Напишу в лс...

Добрый вечер. Подскажите пожалуйста , где купить подобранную пару 12AU7 ?

..., первая входная лампа в ламповом усилителе (предварительный каскад / драйвер) формирует самое первое усиление слабого аудиосигнала с винилового проигрывателя или ЦАП и задает общий характер звучания всей аудиосистемы. От ее линейности и уровня шумов зависит чистота звука.
Первая лампа /драйвер усиливает не ток, а входное напряжение до уровня необходимого для раскачки мощных выходных ламп, и отделяет источник сигнала с высоким сопротивлением от последующих каскадов.

Смещение на первой входной (предусилительной) лампе обычно реализуется автоматическим способом. Для этого между катодом и "землей" устанавливается резистор с номиналом создающим падение напряжения и обеспечивающим лампе необходимый рабочий режим,
(напряжение на сетке становится отрицательным относительно катода).

Через первую лампу протекает постоянный ток покоя, который, проходя через катодный резистор создает на нем напряжение, (например, +1.5 В). Поскольку управляющая сетка подключена к "земле" через сеточный резистор, (ноль вольт), то потенциал сетки оказывается отрицательным относительно катода, (-1.5 В). Это запирает лампу до нужного уровня, предотвращая искажения.

Для усиления переменного сигнала (звука) катодный резистор обычно шунтируется электролитическим конденсатором. Если этого не сделать, возникнет отрицательная обратная связь по току, что сильно снизит коэффициент усиления каскада.
Для популярных входных ламп (например, 12AX7 / ECC83) катодный резистор составляет около 1.5 кОм, а шунтирующий конденсатор 1-22 мкФ (в зависимости от желаемого диапазона басов).

Но!, напрямую задавать смещение на сетку нельзя, ее нужно подключить к общему проводу через резистор большого номинала (сеточный резистор), он нужен для того, чтобы стекал ток утечки самой лампы, и при этом он не шунтировал входной звуковой сигнал, обычно от 100 кОм до 1 МОм (зависит от конкретной лампы и схемы).
Если смещение нарушается, вы услышите артефакты: фон или шум. А, при высыхании шунтирующего конденсатора в катоде хрип.
Если катодный резистор сгорел или изменил номинал, лампа выходит из линейного режима (уходит в отсечку или насыщение).

Правильно запитанная по напряжению и току накала лампа в первом каскаде отсекает шумы и наводки до того, как они попадут в тракт усиления мощности.

ПОДРОБНЕЕ : Энциклопедия ламповых усилителей — как они работают

p.s. тембровые различия будут слышны с любым источником звука и на акустической системе с динамиками любой сложности :

Ураков Михаил Woodmonitors

Akords (4ГД-35) + SunAudio

TypTop:

Слава-Космонавт:

Для популярных входных ламп (например, 12AX7 / ECC83) катодный резистор составляет около 1.5 кОм, а шунтирующий конденсатор 1-22 мкФ (в зависимости от желаемого диапазона басов).

Для схемы данной лампочки с анодным резистором 100 kOhm даже при 22.0 μF шунтирующее действие электролитика прекращается на частоте около 9.5 Hz (OK, терпимо), но с кондером 1.0 μF это уже около 200 Hz (как бы что ж это за такой "желаемый бас"?).

Не, катодный кондёр для данной лампочки павинен быть нават побольше, чем 22.0 μF)))

..., тут такое дело, что для понимания пользы именно этого вопроса, вначале необходимо разделить три основных вида оценки музыкального звучания ламповых усилителей различными группами любителей лампового звука;

в частости это предпочтения в музыкальном звучании:

1). тональности и тембра звучания -- это в обычно речь и вокал, (к примеру: "ламповый" Шаляпин это не никак не транзисторный) ;

2). музыкальные аккорды звучания записей различных перкуссионных, ударных, струнных, духовых, клавишных (не электронных) музыкальных инструментов, (к примеру: "ламповая" скрипка Яши Хейфеца это никак не транзисторная) ;

3). музыкальный драйв -- это от ламповых комбо-усилителей Marshall до мощных ламповых High End аудиосистем систем типа у Юрия Макарова и им подобных...

Предварительно вспомнив влияние на тембра и тональности различных вариантов регуляторов громкости в ламповых усилителях , --- уже далее обратим внимание на шунтирование номиналами конденсаторов в предварительных каскадах на лампах ECC83 при различной чувствительности в mV входов в следующем "драйвовом" примере ---->

..., когда то давным давно, советским старым ресторанным музыкантам был известен распространенный в семидесятые годы СССР ламповый комбоусилитель Vermona Regent 30h. Производился он в ГДР на заводе VERMONA , где были весьма знатные традиции по намотке трансформаторов для ламповых усилителей, а уже далее, когда начали выпускать там не отличающиеся большой надежностью всевозможные "вермоновские" усилительные-транзисторные комплекты (сейчас они практически все не работают), доверие к фирме VERMONA уменьшилось. И те старые ламповые REGENT -ы уже мало кто помнит.

Комбо-усилитель Vermona Regent 30h представляет собой ящик из березовой фанеры (как английский VOX AC30) и два электронных ламповых блока. Верхний блок преампов, где на двух лампах ЕСС83 собраны два канала входов с тон-коррекцией по низу и верху, громкостью по каждому входу, там же потом стоит лампа ЕСС83 являющаяся смесителем реверберации на каждый канал отдельно. Пружинный блок реверберации размещен сверху, рядом с предусилителем.

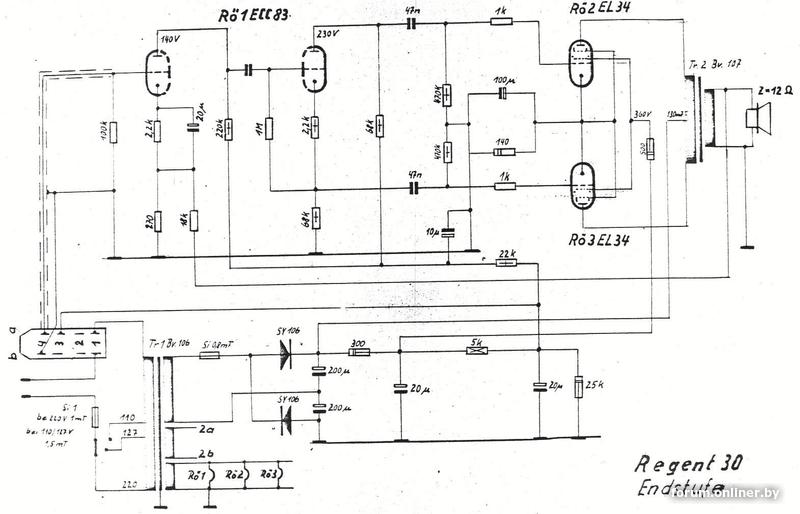

Снизу ящика, на нижней доске, стоит блок с усилителем мощности на двух лампах ЕL34 и фазоинвертор на лампе ЕСС83, блок питания с выпрямителем на диодах и выходной трансформатор.
Важная составляющая в звуке Vermona Regent 30h вносится его динамиками, там стояли 12" динамики со штампованными из стального листа корзинами, (но, в ранних версиях были Vermona Regent 30h такие динамики были с литыми корзинами и альниковыми магнитами) звучащие музыкальнее наших кинап-овских 4А-32 ЛОМО.

Regent 30h
