ev2fj:Даже зашунтировали электролиты
Еще на драйвере висит 6.8мк пленка,не указал на схеме,на аноде 10мк МБГП.Картинка ослика это при 100мк-25 ом-150мк-2,5 Гн-150мк.Сейчас все стоят электролиты 330мк,ослик не видит на пределе ничего.Исходил из мысли,сделать БП энергоемким.
Добрый_Дедушка:10 тыс. мкф. на 1 А тока.
Что за монстр с таким анодным током?Пара 6с33с?
|
офлайн
Senior Member
|
||
12314 |
12 лет на сайте
|
|
|
wowdima:Вот картинка ,тут через делитель 1:10.Грубо 0,1Вольта.Считаем 0.1/360*100=0,0277% уровень пульсации. 0,1 уровень,360 анодное.
Это если б на выходе с транса было 0,1 В,то наверное б гудело.
Вопрос не про фон.А какие емкости минимум и максимум применять в БП для анодного.

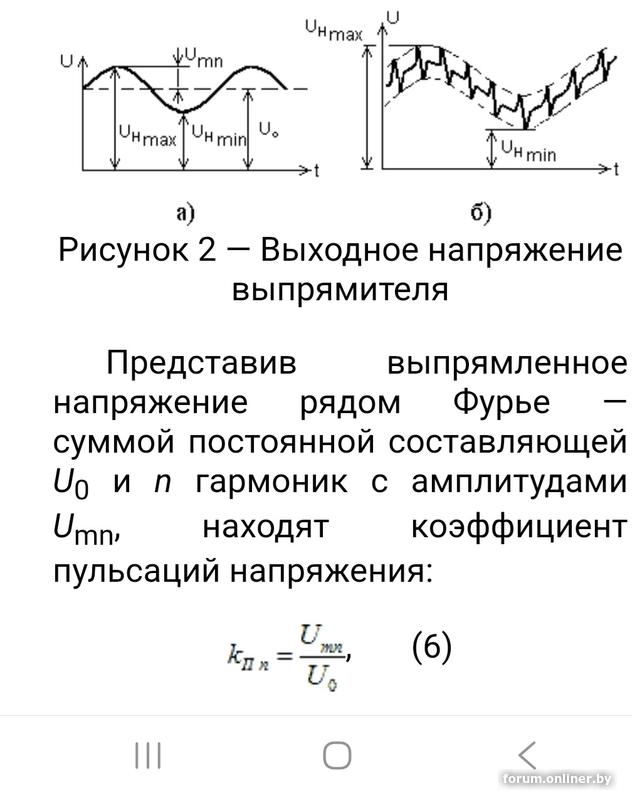

K=(0.1/2)/360 ×100=0.05/360 =0.000138
К=0.000138 ×100%=0.0138
Это ваш коэф пульсаций
wowdima:Что за монстр с таким анодным током?Пара 6с33с?
Я привел примерное соотношение достаточности. Это вы сами должны для себя определить, сколько емкостей необходимо и достаточно. Вы ж не будите спрашивать художника, сколькими мазками, была написана картина.
wowdima:ослик не видит на пределе ничего
А это ,,ничего,, ещё уменьшится на Ктр-ра выходного ( наверняка в 25 раз), вот и получилась ,,гробовая,, тишина в АС. Так и должно быть.
