wowdima:

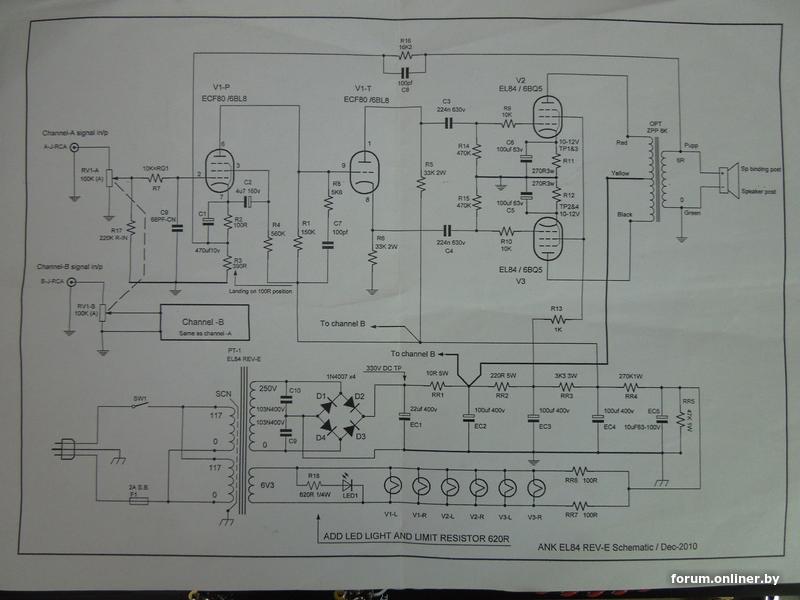

Я про выбор между схемами
Вы выбрали одну из самых типичных схем. Но архаичную и с кучей косяков.
РГ 100 кОм - избыточно. Учитывая сотни ом выходного сопротивления большинства источников, желательно порядка 10 кОм.
В первый каскад ставить пентод в пентодном включении - явно избыточно. В зависимости от необходимой чуйки берите 6Н1П или 6Н2П, оба резистора и конденсатор в сеточной цепи - долой, номиналы анодных и катодных резисторов зависят от выбора триода. Даже если пропадёт контакт в РГ, из-за номинала анодного резистора ну никак не пройдёт через лампу аварийный ток. С2 - долой. Конденсатор в катоде - долой, если 6Н2П, а уж пентод - подавно.
RC-цепочку из сеточной цепи фазоинвертора - долой.
Любой один резистор в плечах фазоинвертора поменяйте на 15 кОм + подстроечник 33 кОм.
Сеточные резисторы выходных ламп - долой, чтоб 6П14П или её аналог самовозбудилась - надо ну очень постараться.
Увеличить ёмкость катодных конденсаторов до 470...1000 мкФ.
ОООС избыточна, гасит избыточное усиление пентода и гробит звук. Конденсатор из ОООС - долой, сопротивление резистора в конце налаживания подберите, чтоб глубина ОООС равнялась всего 6дБ. Ей же подравнять усиление каналов.
Ну и блок питания никуда не годится. Нужны дроссели в питании каждого плеча, хотя бы 1...2 Гн, ёмкости многократно большие, 100 мкФ на оба канала - это меньше мизера. Накал драйвера надо или со средней точкой обмотки, или с виртуальной средней точкой, или подать на накал +20...40 В. С таким блоком питания работать будет, но громкий фон ничем не уберёте.
Простые схемы 2-тактов здесь: https://radioland.getbb.ru/viewtopic.php?f=35&t=1144&sid=cbdaf02a ... 23265140fa
Выходные трансы намотать проще простого - на сердечниках и катушках от ТС-40 или ОСМ-0.063, первичка внавал, уйдёт 1 вечер, для РР на 6П14П что-то более изысканное никакой разницы не даст. Raa в районе 6.5...7 кОм.
