wowdima:

отдай за недорого

Где-то в апреле туда двИну.

wowdima, моя так думает, что ,, дело вовсе не в бобине", точнее - не в LM317.
Причину разбежки токов ламп при клипе ранее правильно описал Фёдор Чалый, это специфика работы такого выходного каскада.
Беда в другом, - почему начинается ограничение на такой малой мощности, всего 9 Вт. ? Мысль одна -- не подходит выходник для такого включения ламп.
Переведите в триодное, т.е., отключите вторую сетку от ТВЗ и соедините её с анодом. ОООС отключите. Предполагаю, что получите почти 20 Вт. до клиппинга.
Действие абсолютно безопасное. Попробуйте.

Федор_Чалый:

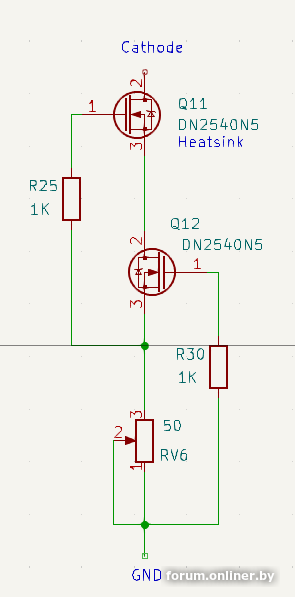

У Вас в катодах источник тока, т.е. сумма токов обеих ламп - константа. Если загнать каскад в ограничение, начинается "конкуренция токов". В силу не идеального совпадения параметров ламп, одна откроется полностью чуть раньше, и потянет на себя весь ток

wowdima:

Насколько помню,вроде в УЛ всегда мощнее чем триод?

Это так, но похоже, что ТВЗ не подходит для этой схемы. Вы сами измерили его Raa и индуктивность ? Для триодного включения ТВЗ проще.
Попробуйте, перепаять нужно всего 2 провода, 10 минут работы.
Дело даже не в Рвых. усилителя, а в том, что с этих ламп иметь 9 Вт. -

wowdima:

Неравноправное мне понимаеться как ошибка,можно подробней?

Неравноправное хотя бы по тому, что верхняя выходная лампа включена по схеме с общим катодом, а нижняя - с общей сеткой.

wowdima:

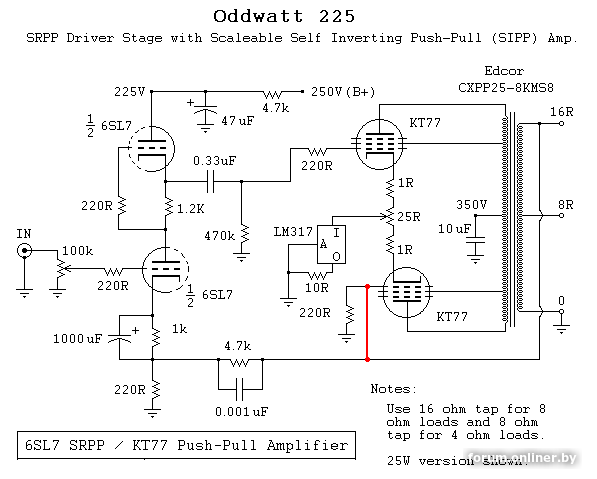

Манаков предлогал так

Так это уже другая история и не хватает одной детальки. Тут вопрос зачем. Если делается селфсплиттер или как там его, значит, это нравится и выбор осознан. Или классический пушпул с каким то вариантом ФИ.

Измерь КНИ и картина станет более понятна. Скажем на 1вт, 5 вт и начало ограничения (прим. 3%). Потому что самих по себе 9вт тебе выше крыши дома.

Вероятно в самом вых.каскаде будет явно доминировать 2-я гармоника, что может слушателю нравиться и быть причиной такого схемного решения, ну и как еще сложится с входной частью по этому делу. Можно измерить и сам ВК для полноты.

Тема на NewAudioportal -- ,,OTL - истинно ламповый звук"

wowdima, собрал я ,,пауком,, эту схему. При Ua=400 вольт, с разными ТВЗ и разной нагрузке смог получить не более 7 Вт. чистого синуса. Думаю, что у меня паяльник не того калибра Лампы подобраны по току, но здесь симметрия токов получилась только в крайнем положении подвижного контакта

wowdima:

Он писал это так

А еще пишут (причем многие), что от 6ф3п в триоде у них 2.5вт и от двух 6п3с том же включении (в параллель) 6вт. Отличие от советских газет (до обеда) - такие новости тиражируются быстро и навсегда остаются в мировой паутине...Возможно кто-то препутал действующее и амплитудное или еще что хз, а другие всю жизнь делают, но...не будем повторять...

Короче, схема, о которой речь выше и подобные, отдаст в нагрузку вдвое(+-) меньше, чем в варианте с ФИ и теми же лампами в ВК.

И смотрите КНИ, это тот случай, когда смысл увидеть есть, там цифорки не мизерные ни разу будут...

wowdima:

И 33Вт у него не предел

wowdima:

Будучи консервативным, я решил, что 25 Вт — это хорошая мощность

А заглянуть в даташит для начала. И если речь про класс А (а выше только о нем), от РР на 6п3с даже в варианте с ФИ 25вт НЕ получить без превышения параметров.

16-18вт в зависимости от ТВЗ в "обычной" схеме при штатном включении (тетрод).

Так если тебе нравится, в чем проблема то...

andrejj-medan:

Для понимания вопроса, не надо всю схему паять. Надо макетнуть выходной каскад, а сигнал подать на 0, 33 мкф., что к сетке верхней лампы подсоединён.

Проектирую очередной ун-чик, 2 дня назад спаял пред для него на хорошей лампе 6Э5П, вот и подключил его к этому хитрому оконечнику.
