OrcaXXX:

есть уверенность что Ваши лампы парные?

Лампы мне отдал человек,говорит подбирал когдато себе.1962 год.Ему я верю.Токи покоя у меня 62мА и смещение 24-25В.У всех 4 ламп.

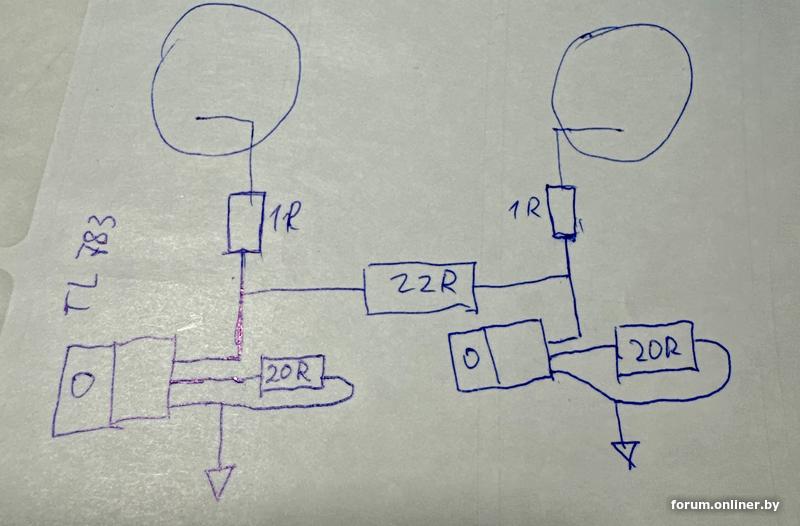

Может я что не так излогаю,но вопрос меня другой волнует: при одной LM и резисторе баланса 22ом,выставляю всё ровно.Тех же 62мА покоя.И вот когда начинает клип идти,одна лампа ток вверх-другая низ.При балансире автомате,на двех лампах ток вверх. В первом случае на хватает LM-ки?Бракованая?Китай как никак.Второй случай когда 2 LM-ки,им может легче работать?Автор схемы,писал о том,что иногда ставит по 2шт. в паралель.В первом варианте?
Тут кто нибудь делал такой вариант питания катодов?

wowdima:

при одной LM и резисторе баланса 22ом,выставляю всё ровно.Тех же 62мА покоя.И вот когда начинает клип идти,одна лампа ток вверх-другая низ.

У Вас в катодах источник тока, т.е. сумма токов обеих ламп - константа. Если загнать каскад в ограничение, начинается "конкуренция токов". В силу не идеального совпадения параметров ламп, одна откроется полностью чуть раньше, и потянет на себя весь ток.

ev2fj:

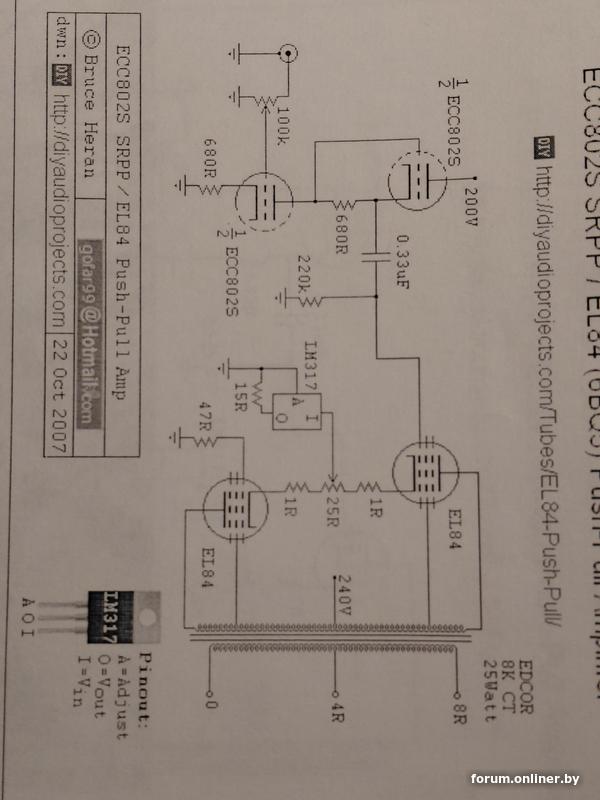

ваша схема имеет ошибку

А в чем ошибка?Вами приведенная,это старые разработки автора,лампы другие.Я делал по его последней схеме,но оставил анодное 350В и лампы вместо 6L6,применил 6п3с.

Федор_Чалый:

В силу не идеального совпадения параметров ламп, одна откроется полностью чуть раньше, и потянет на себя весь ток.

Так почему на автобалансире такого нет?Вот и хочу понять,выходит одна LM не тянет .

Применяю 317,те кто дал эту схему,тоже от 783 отказались.

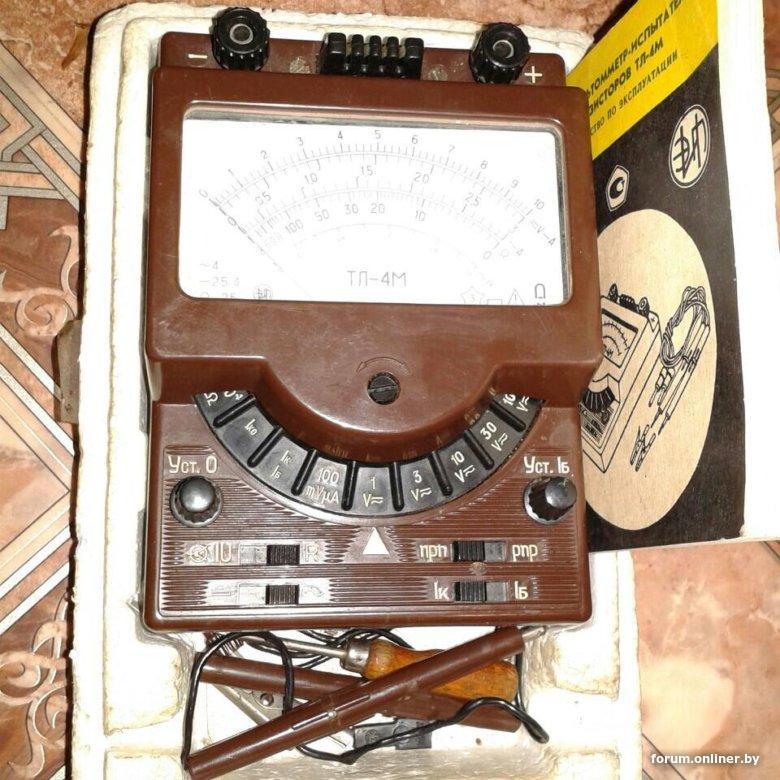

У меня вечер траура,спалил свой любимый ТЛ4-М,мерял ток на 100мA/mV и влез в анодное.Капут голова.С 1983 года служил верой и правдой.

wowdima:

спалил свой любимый ТЛ4-М

https://ay.by/lot/pribor-kombinirovannyj-c4341-5040463090.html
https://ay.by/lot/multimetr-strelochnyj-c4315-5036986328.html
https://ay.by/lot/mnogopredelnyj-perenosnoj-pribor-tipa-c52-1959- ... 86696.html

wowdima:

Не!!!!!
хочу ТЛ4-М и коричневый...ностальгия.

первый в жизни тестер был такой, только синенький
родители подарили в 5м классе..
помню - туговато стал крутиться и я перешел на тестер с защитой, с кнопкой, модель не помню..

пс

пс
наверное починить можно, если сама головка цела...
у меня сейчас стрелочник корейский, я в нем раз 100 уже токовые резаки перепаивал ..жив курилка, только напрягает иногда батапейками - в нем 2шт АА и крона для работы.

думаю - реально найти

на всякий случай - Ромуальдыча запытать

на куфаре есть
можно купить и голову перекинуть

любых цветов

wowdima,
Американцы всегда принимают единственно правильное решение, правда, после того, как перепробуют все остальные
Какой стоит выходной тр-р ? При какой Рвых. появляется ограничение ?

ev2fj:

Какой стоит выходной тр-р ? При какой Рвых. появляется ограничение ?

Трансформаторы мне мотал Роман с Пензы.Тут у нас есть сподвижник,он делает клоны гитарников.Он мне его и посоветовал.По отзывам-нет проблем.Приведенка 5.5Кна 4 и8ом.

ev2fj:

При какой Рвых. появляется ограничение ?

При 9Вт уже идет в клип,вход 0.9В.Хотя тут http://diyaudioprojects.com/Tubes/KT77-Push-Pull-Tube-Amp/ пишет:
С самого начала это стало неожиданностью. Моей первоначальной целью было 20 Вт при искажениях менее 2%. В итоге с лампами KT77 получилось 25 Вт при 1,7%. При 12 Вт искажения составляют 0,5%, а при 6 Вт — менее 0,2%. Полоса пропускания составляла от 8 Гц до 21 кГц +0/-1 дБ. Я намеренно сузил высокочастотный диапазон, так как на частоте 60 кГц наблюдается резонанс трансформатора. Без корректировки частота -1 дБ составляла 40 кГц. Максимальная выходная мощность при искажениях 3,6% составила 33 Вт. Будучи консервативным, я решил, что 25 Вт — это хорошая мощность. С лампами 6L6GC мощность та же, но искажения примерно на 0,3% выше во всем диапазоне. Лампы 6L6GC, казалось, имели более мощные низкие частоты, но измерения не подтвердили каких-либо существенных различий. Уровень шума и гула на выходах составляет примерно 1 мВ. Большая часть этого шума представляет собой широкополосный шум, который не слышен через динамики.

Моё мнение-где то обман.

vovchik_romualdovich:

Живучий приборчик.

Был 43 года

vovchik_romualdovich:

В деревне

отдай за недорого
