Уу!, как у Вас круто! И вижу, коллекция пластинок приличная, и джаз есть! Уважаю.Вы минчанин?

andrejj-medan,это ж графика

Немного отвлекли меня.
Второй вариант.

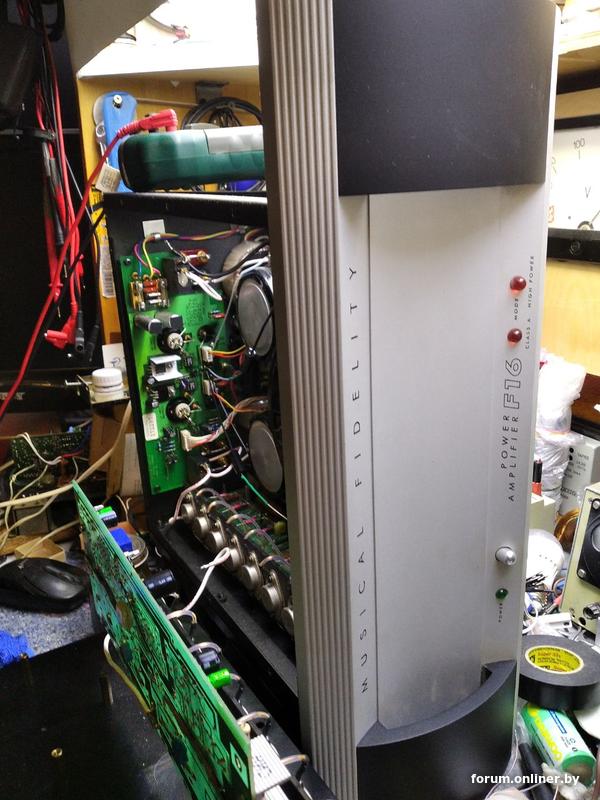

Когда ковырял вот этот агрегат, обратил внимание, что корпус Заземлён на сетевую вилку, а общий провод внутренней схемы усилителя соединён с корпусом усилителя серез резистор 39 кОм, зашунтированным в параллель конденсатором. Т.Е. ни входные, ни гнёзда акустики с корпусом усилителя не соединяются.

vovchik_romualdovich:

Когда ковырял вот этот агрегат, обратил внимание, что корпус Заземлён на сетевую вилку, а общий провод внутренней схемы усилителя соединён с корпусом усилителя серез резистор 39 кОм, зашунтированным в параллель конденсатором. Т.Е. ни входные, ни гнёзда акустики с корпусом усилителя не соединяются.

достаточно редкое решение. Видимо требование тех.безопасности обязывает. Но я никогда не "землюсь", объединяю систему только сигнальными кабелями. Иначе, очень сложно найти виновного,и обрезать. У меня знакомый, пока не отрезал такую цепочку, не мог избавится от фона. потом корпус заземлил на схему, всё стало тихо.

minzurka:

Это не моя система. Это моя графика в 3d max.

, во блин!, а я за чистую монету принял. Уже обрадовался...

vovchik_romualdovich:

ни входные, ни гнёзда акустики с корпусом усилителя не соединяются.

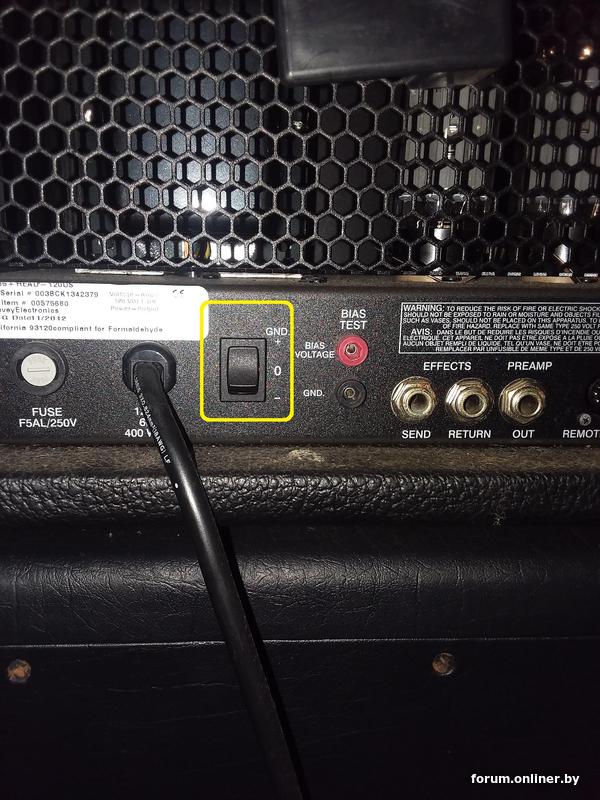

сейчас практически везде стоит такой свич Ground Lift
который коммутирует землю корпуса..
сами схемы очень разные, без такого переключателя нефик делать в ситуации, когда много оборудования, много шин питания, много фаз...

в случае идеального питания 230В - эта переключалка не влияет ни на что, но это 5% ситуаций, в основном по месту выбирается положение свича.

andrejj-medan:

я никогда не "землюсь"

аналогично, в каменных тоже

Dess:

Но, если поделитесь координатами

http://www.biostar-m.by/products/shkaly_paneli/
Делал там.Надписи металопринт,фрезировка.Делают отлично.
Такая панель 320х85 мм 41рубль.

vovchik_romualdovich:

Посему вопрос: кто, как землит корпус на вилку?

Последнее время делаю так.

Олды, хватит спать.
С Праздником!

Каб называцца олдам, віфіль ярэ альт трэба хабэн?

Да, мне тоже панели встандартный рэк 48см интересны
