Ламповые усилители реальность и иллюзии

TypTop:

Особо красят изделие данные трансов)))

Понимающих да, а для тех кто не шарит это как наскальная живопись.

vovchik_romualdovich:

TypTop:

Особо красят изделие данные трансов)))

Понимающих да, а для тех кто не шарит это как наскальная живопись.

Дизайнеры автостроения отстают, ещё не додумались на кузове наносить схемы внутренностей авто для понимающих)))

Хотя точно не знаю про авто

Я делал не один усилитель в деревяшке, и коммерчекие и друзьям, фото тут были. Но всегда монтаж на мет пластине. Это со всех сторон правильно, и теплоотвод и экранировние, хоть и одна сторона, но это все равно работает. Да и удобнее для монтажа, можно и др. всавить со временем в этот же корпус. Сегодня есть композиты, акрил с напылением или фольгой, но пока не опробовано. Это мне коллега про них рассказывал.

Как то так и потом в ящичек. И в случае желания, брюки легко превращаются...Пока, правда, никому не понадобились метаморфозы, но это они просто не в курсе про количество вариантов, для них лампа такая сферическая и фсе...

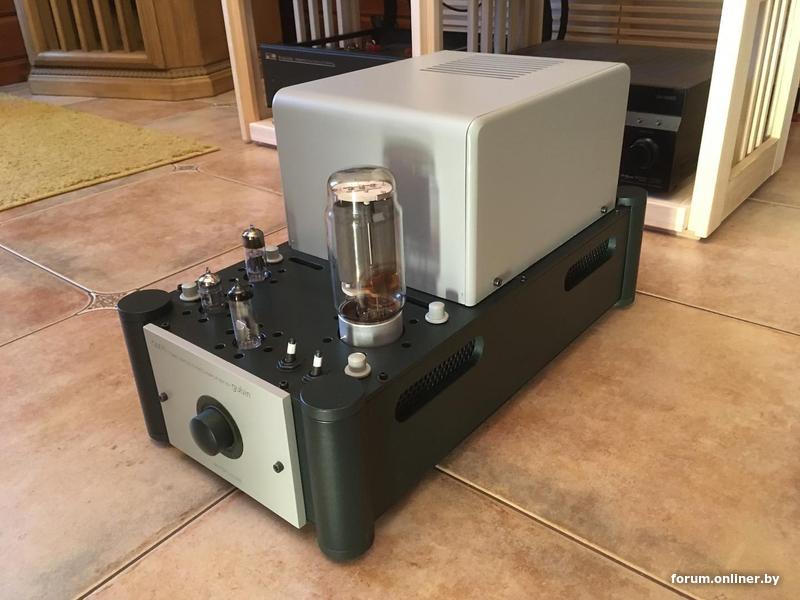

Ламповый усилитель.
Усилитель D класса

Ламповый усилитель, усилитель D класса

Ещё фото ламповых усилителей

ламповый усилитель

АФЭЛАК:

Усилитель D класса

Это маленькое дешевое китайское недоразумение вы к бивням подключали и хотели услышать хороший звук? Сочувствую. Ламповая недоделка от Дино, действительно, будет звучать лучше этого.

А у меня красненьким лампы светятся правда внутрях
Выходит он класс ЗЮ?

– зеленый накал Пустыня – это бездарно! Но она существует. И с этим приходится считаться.(с)

Золотой теленок

mixing-mastering:

И с этим приходится считаться.(с)

Не надо оваций! Графа Монте-Кристо из меня не получилось. Придётся переквалифицироваться в управдомы. (с)

larion:

Я делал не один усилитель в деревяшке, и коммерчекие и друзьям, фото тут были. Но всегда монтаж на мет пластине. Это со всех сторон правильно, и теплоотвод и экранировние, хоть и одна сторона, но это все равно работает.

В условиях на коленках - на балконе при самом минимуме ручных инструментов я для себя остановился на единственном варианте: вкладыш из кровельной жести внутри деревянного корпуса. Причём деревянным может быть шасси, вставляемое во внешний деревянный корпус, оно тоже покрыто изнутри жестью, или единый корпус-шасси, сверху прикрытый колпаком (фотки выкладывал).

В качестве деревяшки подходят деревянные ящики, продающиеся в Миле, или самособранные из обрезной сосновой доски 18-30 мм, продающиеся там же. Верхняя дека - всегда ламинат 8 мм.

Недостаток - толщина 8.5 мм сэндвича из ламината и жести. Панельки ПЛК9 я вставляю с уже припаянными проводами и деталями. Можно, конечно, рассверливать отверстия под панельки с расширением внутрь.

С металлизированным корпусом усь ловит меньше щелчков от бытовой аппаратуры, чем на чистом дереве. Снимается проблема изоляции ТВЗ от ТС. А поскольку меняешь схему, экспериментируешь, то очень помогает возможность припаять к жести в любом месте медную проволоку 0.5...1 мм, стягивать ей провода как хомутом и делать прочий крепёж.

beltolik, можно и так, особенно если весь корпус экранировать изнутри. А если локально, мягкие сплавы с люминем норм. тоже. Сейчас это не самый бюджетный материал, правда.
