beltolik, Цепи накала являются по сути нагрузкой статической. С такой нагрузкой "импульсники" справляются легко и иногда даже оправданы. Но борьбу с помехами от оных это не отменяет.
На динамической нагрузке импульсный питатель аль преобразователь очень сложно реализовать. А зачастую и невозможно.

andrejj-medan:

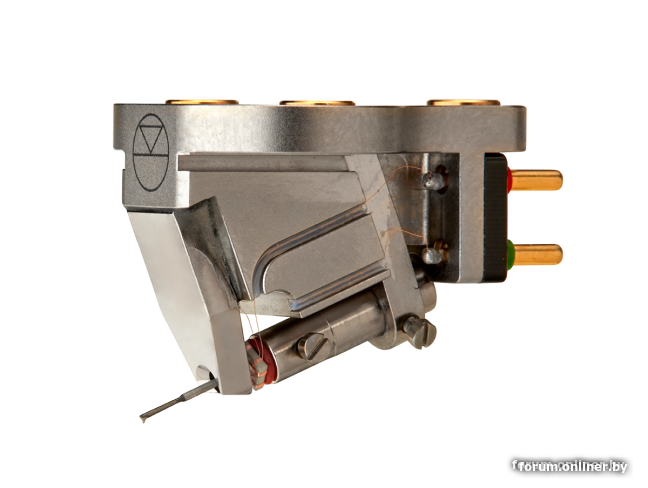

корректор LP

..... обязан корректор ..... согласоваться импедансом, усилить сигнал примерно на 40дБ на 1 кГц по АЧХ RIАA, и иметь С/Ш, ... не хуже 65-70 дБ. ... есть некоторая проблема с питанием, т.к. на НЧ Ку необходим больше, ввиду особенностей механической записи. ....повышенные требования к фильтрации, и магнитным наводкам ... если трансформаторное питание. Все железяки, в виде трансов, трансиков и магнитных голов, это любят откушать.)) Тут и начинаются у умельцев проблемы…
Самое простое, две раздельные коробочки, т.к. сам корректор желательно ставить поближе к винилке.

... пошёл методом исключения традиционно существующих проблем. Убрал основной источник магнитных наводок. Это позволило собрать компактный корректор, разместить в нём и трансики для МС и поместить его рядом с вертушкой, что и требовалось по ТЗ. Для этого ... синус 50 Гц, преобразовал в синус 80 кГц. Фильтровать такую частоту уже можно маленькими ёмкостями и индуктивностями ...получается очень компактно и с минимальными излучениями.
На фото, силовой трансик, тоже избыточен, это ватт 250 – 300. Силовые полевики, стоят даже без радиаторов, что говорит о высоком КПД РБП. Радиатор применён для стабилизатора накала, в виде крышки. Всё!
Схема корректора самая простая. На входе запараллеленный двойной триод, далее пассивные цепи коррекции и на выходе СРПП. Гармоники в пределе соток. Монтаж, конечно, навесной. Там деталек то, штук двадцать на два канала)). О фоне даже писать нечего, его прото нет. При максимальной громкости, только слышен дробовой шум лампы.. ...

TypTop:

Я не против полупроводников и в ламповых конструкциях, тех же выпрямительных диодов...

andrejj-medan:

При максимальной громкости, только слышен дробовой шум лампы.. Всё

Не , ну, круто же... остальные типы шумов отсутствуют!!! Самоуничтожились, осознав "крутизну" реализации
Как ни крути , но в аналоговом выпрямителе почти всегда и на 50 Hz баночки подзаряжаются импульсами... То же самое и на высоких частота , ну там 80 kHz (ну няхай у яго там будзе чысцюткая сінусодзіна). Да, импульсы таких высоких частот не слышны, но они убийственны для качественного звука...
Если результат борьбы с помехами выпрямления на 50 Hz можно оценить и по приборам и на слух, то с 80 kHz ...

andrejj-medan:

я синус 50 Гц, преобразовал в синус 80 кГц.

Мое скромное мнение или IMHO - подобное преобразование удел дешёвых поделок.
Рассуждения касались ВЧ помех. Т.е. наличия или отсутствия преобразователей в поделке.

Поднятие накала может вообще не потреблять ток. Не вижу проблем реализации и без преобразователей))) Накал вполнет успешно можно делать просто понижающим трансом...

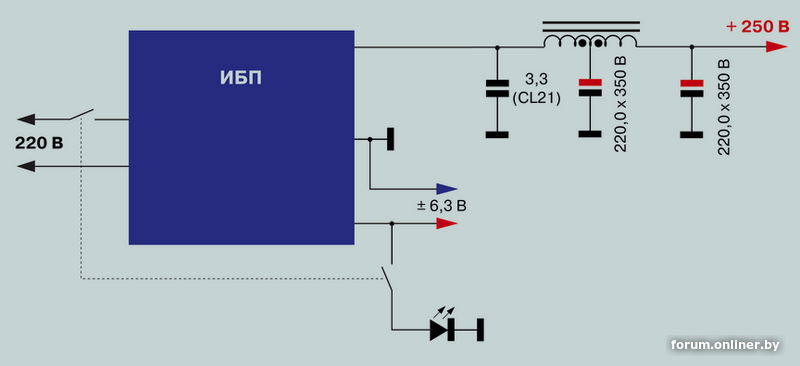

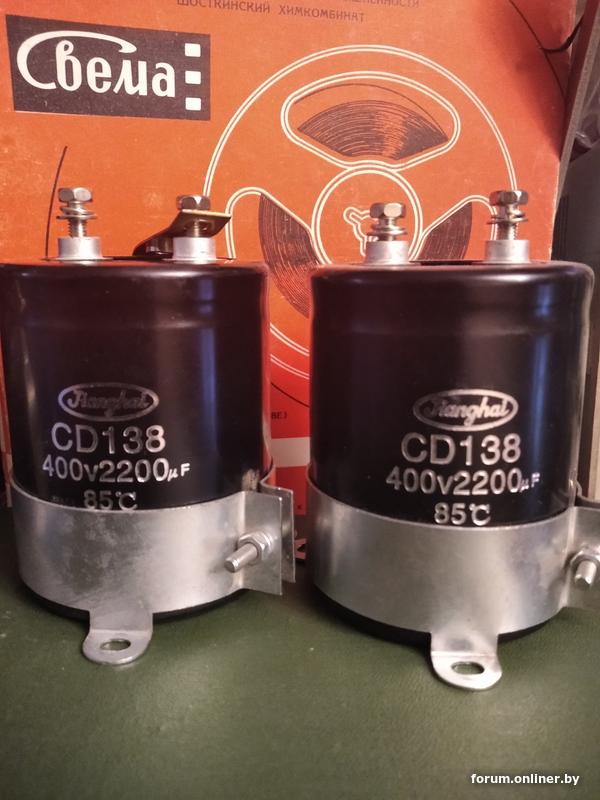

А, если сделать дроссельную фильтрацию помех от ИБП / РБП? Например : взять ферритовое кольцо 31x18,5x7 М2000Н (внешним диаметром 30 мм), и намотать тороидально 30 витков в два провода 0,5 мм, далее два конца начала этой обмотки соединить вместе и через высоковольтный электролитический конденсатор емкостью 220 мкФ на общий провод, а два других конца этой обмотки к ИБП и к ламповому фонокорректору с таким же конденсатором на общий провод.

p.s. Для постоянного тока такое включение полу-обмоток скомпенсированных токов дросселя нивелирует его индуктивность, там индуктивность и не нужна. Тут в обмотке будет протекать ток пульсаций который шунтируется конденсатором на землю. Для него эта полу-обмотка будет иметь реактивное/индуктивное сопротивление -- этот ток пульсаций не компенсируется другой полу-обмоткой дросселя. Это делается для сердечника дроссельного кольца чтобы он не вскочил в насыщение. Однополярное намагничивание током пульсаций не очень хорошо, но оно тут должно быть небольшое -- сечение сердечника достаточно. Конденсатор на выходе этого фильтра по переменному току будет "играть" против среднего, возможно, фазовое смещение этому будет мешать хотя бы частично.
Хотя, тут пульсации находятся в ВЧ диапазоне и результат такой фильтрации ничего не испортит.
Неплохо выглядит на схеме. Ну, как вариант : стержень дросселя с одной обмоткой.

Смелые всегда за спинами ребят

писанина библиотекаря

andrejj-medan:

в этой теме исключительно мне

andrejj-medan:

Подкачка энергии из сети, происходит 60-80 тыс.раз за секунду, если так можно выразится)) . Кроме всего, это одна частота

Только одну частоту в этой ситуации видит andrejj-medan, наверное по причине недостаточной грамотности...

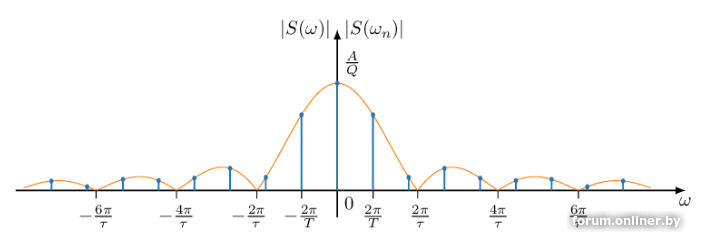

Подзарядка баночек осуществляется последовательностью импульсов со своим периодом ( 12,5 µs ~ 16,6 µs), а для последовательности импульсов, например прямоугольных , это уже не одна частота , а целый частокол ...

Учитывание дрожание частоты подзарядки, дрожание скважности и непрямоугольность импульсов подзарядки, спектр помех будет ещё более богатым...

Так что не надо впаривать про одну частоту помехи, про новизну решения... Такое решение позволяет экономить, но звучание у него однозначно хуже... и из-за помех и из-за уже упоминавшихся nemo-nigl нехороших динамических свойств преобразователей...

... новизна решения, собственная разработка, патент на изобретение, "фото в календаре" магический работает на "потребителя" маркетинг... "обувать" это наука.

Добрый_Дедушка:

TypTop, я бы просто послушал оба корректора и сделать выводы. На самом деле, все гораздо проще, чем кажется. Козлиться меньше надо.

Прослушка - верный ход.
Да он не то чтобы уж очень козлится, а примитивно чужое пытается обгадить , даже конструкции , проверенные многими ... (можно привести и примеры), а дальше у него впаривание...

Поделюсь лайфаком, по изготовлению ног для аппаратуры. Скажу сразу...на Ali такое стоит порядка 8$ за шт. Диаметр 40мм.
Берем пробку от капельницы. Продается в аптеках по рекламе. Точим корпус ноги. Вставляем одно в другое и получаем вполнне себе умоприемлемое решение.
