Ламповые усилители реальность и иллюзии

andrejj-medan:

Моя новая разработка :

компрессор

Ламповый, компрессор на оптопаре.
Для записи в студиях не обойтись без компрессора. Моя разработка, прежде всего, делалась для записи вокала на магнитную ленту. Задача ставилась - собрать устройство с минимальными искажениями, без применения обратных связей, и диапазоном компрессии, не менее 10 дБ, что вполне достаточно для вокала. Поэтому, было принято решение собрать ламповый компрессор на оптопаре. Именно такие концепции компрессоров применяют для таких задач, в лучших студиях мира.

Основная трудность в этой разработке, это поиск подходящего оптрона. Из тех что были доступны на рынке, все имели неподходящие параметры, или большие гармоники или недостаточный диапазон регулировок. Пришлось делать свою оптопару. Перебрал несколько фоторезисторов, тем более, надо было найти пару для стереоварианта. Покопавшись в загашнике, своих коробочках…)), оптроны были найдены. Отобрана была и пара для двух каналов.

Схема алгоритма компрессии собрана на микросхемах, а канал звука на лампах. Результаты, получились вполне превосходные. При уровне входного сигнала 0дБ, Кг оказались менее 0,05%, и при компрессии, гармоники уменьшались! Диапазон компрессора, тоже получился более чем достаточным, выше 15дБ! Для контроля работы было собрано два индикатора. Одна пара индикаторов показывала выходной сигнал, а вторая, уровень компрессии. На сколько градаций выставляешь компрессию, настолько градаций «зажимается» и выходной сигнал. Такой алгоритм работы индикаторов оказался очень удобный.

Теперь, перегрузка уровня записи на ленту, была исключена, стало значительно легче работать.

Очень солидно выглядит. Весьма понравился дизайн лицевой панели вашего, andrejj-medan, самодельного лампово/оптопарного компрессора.

По имеющимся тут данным, в Беларуси подобного уровня ламповую вокальную обработку, и многое другое вами сделанное для записи музыкантов/вокалистов на студийный катушечный магнитофон -- самостоятельно не делает никто из ламповых радиолюбителей.

Маэстро48:

Слава-Космонавт:

не делает никто из ламповых радиолюбителей

Вряд ли разработки такого уровня можно отнести к радиолюбительским, настолько всё профессионально.

Не деточка, профессионально, в обсуждаемой теме, это очень сложно...
Warm Audio // Trope "Lambs" live at Riott House Studio

Как выбрать компрессор и что нужно знать, чтобы записать лучший звук

p.s. Лучше признать, что это пока лишь тщетные радиолюбительские усилия нашего, никем не поддержанного энтузиаста... Которые, кстати, в Беларуси, не то что развить далее, а даже повторить никто из наших ламповиков-радиолюбителей не берётся...

В Интернет-магазинах возможно найти в продаже вот такую интересную радиолампу/двойной триод:

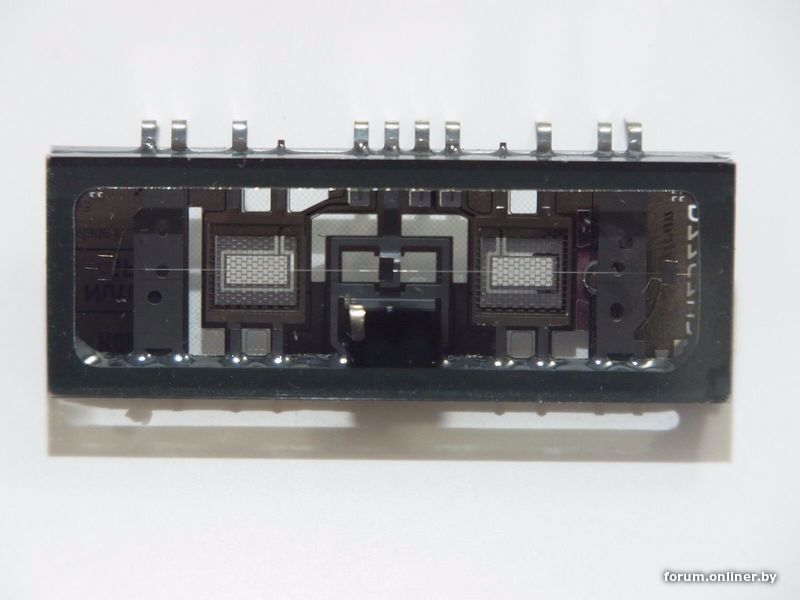

Korg Nutube 6P1 - low-power triode vacuum tube

Korg Nutube 6P1 - маломощная триодная электронная лампа

Необычные электронные лампы Nutube 6P1, на разработку которых Korg совместно с компанией Noritake Itron потратил несколько лет.

От микросхемы у этого устройства форма, расположение контактов и размеры — 4,5х1,6 см. От лампы, соответственно, — стеклянный вакуумный корпус с расположением электродов, больше всего напоминающем флюоресцентный индикатор. На дне плоского прямоугольного баллона размещены два планарных анода, а над ними — такие же плоские сетки и катод прямого накала, по сути представляющий собой просто вольфрамовую нить.
В отличие от большинства классических ламп, эти двойные триоды не требуют высокого анодного напряжения (достаточно 10-20 вольт) и могут, по словам компании, похвастаться ресурсом 30 000 часов. То есть действительно ничто не мешает распаять такие лампы прямо на плате, скажем, гитарного усилителя или даже внутри самого инструмента.
Лампы производятся в Японии на заводе Noritake Itron и уже продаются по 5400 иен (порядка $53).

Nu:tekt HA-S: Nutube Headphone Amplifier Kit

вариант применения лампы Korg Nutube 6P1 в аудио предусилителе

P.S. Низковольтное анодное напряжение и весьма экономичный накал лампы Korg Nutube 6P1 -- также может заинтересовать и радиолюбителей/коротковолновиков:

KORG NuTube Twinplex Regen Part 1

NuTube Regen Part 2

Фон можно смотреть милливольтметром , например у меня В3-38., там шкала в дБ и Вольтах.

vovchik_romualdovich:

мне помогали высокоомные наушники.

250 ОМ пойдут?

minzurka:

250 ОМ пойдут?

я к выходу настраиваемого изделия подключаю усилитель для наушников, и слушая сигнал, занимаясь монтажом, ищу лучшее решение по фону. Из практики, это самое простое и самый эффективный способ поиска правильных точек. Ни какой прибор не даёт такого реального разрешения. По приборам, вроде и тихо, а ухо слышит)). Успехов.

minzurka:

dyno, Мне посмотреть, послушать есть ли он в макете.....

А, ну тогда можно и осликом. Если анодное высокое- нужен делитель.

Слава-Космонавт:

Korg Nutube

250$ за модуль.

Ну а , что мешает послушать без корпуса?

dyno:

Слава-Космонавт:

Korg Nutube

250$ за модуль.

Да уж, раньше таких кредитов нашим радиолюбителям на радиолампы советские сбербанки не давали...
