Ламповые усилители реальность и иллюзии

vovchik_romualdovich:

Dess:

Начнём пятницу со светлого серебра

Чего то больше на нержавейку смахивает, цепторовскую.

Тут же образ важен! Светлое серебро, луна, баня, дзеукi. А уже дзеукi само собой готовят поляну в цептеровской посуде.

Обратите внимание на новый интересный гибридный стерео усилитель из Японии, в котором используются преимущества как электронных ламп, так и полупроводников.

Aurorasound HFSA-01

Такая концепция гибридного лампового усилителя возможно заинтересует наших ламповых радиолюбителей ?

В нём выходная вакуумная лампа EL84, пентод российского производства, работает в двухтактной конфигурации. Драйвером для EL84 является хорошо известный Texas Instruments OPA604A, высокоточный звуковой операционный усилитель. Компания Aurorasound разработала схему фазоинвертора с OPA604A для управления двухтактным режимом наиболее идеальным способом. Фонокорректор использует полупроводник Linear Technology для достижения превосходной характеристики S/N с конфигурацией схемы типа NF. Блок питания полностью изолирован между вакуумной лампой и полупроводником, что полностью исключает любые помехи независимо от уровня громкости и диапазона частот. Выпрямитель представляет собой малошумящий карбидокремниевый диод Rohm, в котором используются тщательно подобранные высококачественные конденсаторы и резисторы. Выходной трансформатор и трансформатор питания разработаны Aurorasound по индивидуальному заказу и изготовлены японской компанией.

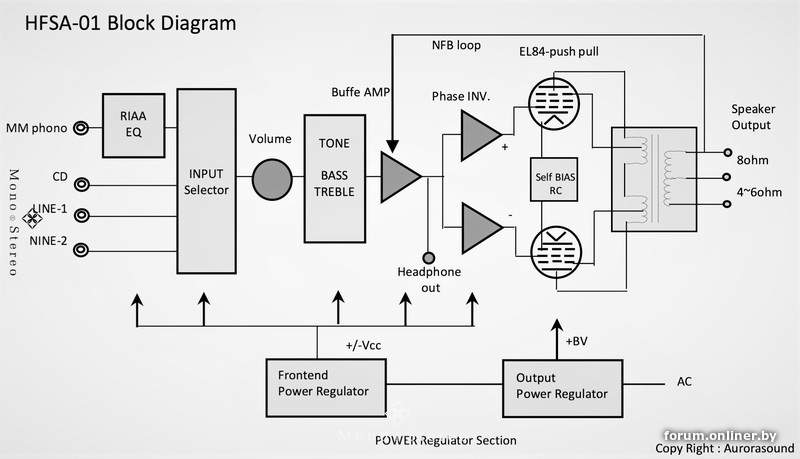

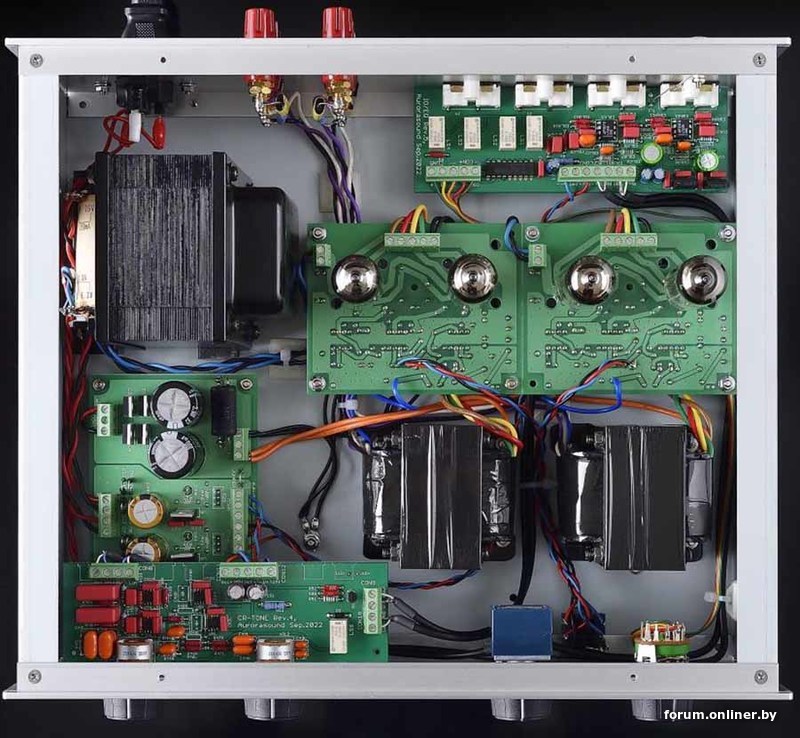

см. фото и схему усилителя Aurorasound HFSA-01:

Слава-Космонавт:

новый интересный гибридный стерео усилитель из Японии, в котором используются преимущества как электронных ламп, так и полупроводников

Каждой теме свой Wolfheart...Какой он новый, я три года назад тут это писал, ой, не три, а четыре практически, а делал лет на пять раньше. Только ОУ лучше выбирать с нормированным КНИ на больших амплитудах, хотя понятно, что основную долю внесет ВК, но это несколько разное влияние. Я ставил 2114. И понятно, почему Ел84, у них малое смещение. Даже с 6v6 (6п6с) уже номер не пройдет с одними оу и штатным питанием.

larion:

Правильный гибрид,это наоборот,скажем ФИ на ОУ,а выхлоп традиционный ламповый с ТВЗ,где принцип согласования лампы с нагрузкой остается неизменным.

https://forum.onliner.by/viewtopic.php?t=204267&p=104513944#p104513944

Надо было запатентовать идею...совершенно очевидную, в плане того, что так можно, но это не важно. Главное же, как подать...

Существуют и мощные 6GB8 (аж 35вт на аноде) с малым смещением, то есть, не требующие высоких амплитуд на первых сетках. Но увы, одна потеряла геттер, так хоть моно пушпульный можно было бы сваять по такой схеме. Был бы лучший в мире гибрид...

Слава-Космонавт:

Выходной трансформатор и трансформатор питания разработаны Aurorasound по индивидуальному заказу и изготовлены японской компанией.

Капец, один в один с опусами рекламозависимых самизнаетегде...Или не ходи туда, где снег башка, или сюда, чтобы вирус не распространять...

PS. Хотя, если ОУ Rail to Rail out и питание по допустимому максимуму, для 6п6с в принципе так тоже можно. Надо пробовать практически...Вопрос, будет ли в таком режиме ОУ достаточно надежен, но с учетом реальных рабочих амплитуд (прослушивание), думаю, вполне.

vovchik_romualdovich:

Ладно бы окталки, они не так сильно греются.

Смотря какие, запаивают и 34-ки и КТ. Мало того, что все греется, аки утюг, так еще и при сунь\высунь плата выгибается туды сюды,, особенно если панельки тугие. И проблемы случаются естественно. А денег этот дерибас стоит нормально. Но ты прав в принципе, лампы на ПП это моветон, особенно выходные.

Ставят плату и ставят лампу. Контакты соединяют МГТФом . Фсе красиво, все достойно. Вобщем, каждая в отдельности конструкция требует своего решения.

Слава-Космонавт:

vovchik_romualdovich:

Ой, ну не знаю.
Запаивать панельки "лапками" на печатку? Зашквар.
Прямо Горизонтом 206 пахнУло.
Ладно бы окталки, они не так сильно греются.

Пример: чуть больше полувека лампы 6П14П (EL84) и 6Н2П работают в панельках на печатных платах, и по сей день исправно :

НУ, и с какой стороны здесь припаяно?
Панели стоят в гнёздах и припаяны с обратной стороны, в Ригондах-Симфониях.
А не к фольге, ёксиль-моксиль.

vovchik_romualdovich:

НУ, и с какой стороны здесь припаяно?
Панели стоят в гнёздах и припаяны с обратной стороны, в Ригондах-Симфониях.
А не к фольге, ёксиль-моксиль.

В Интернет не отыскивается фото этой (Aurorasound HFSA-01) платы с обратной её стороны.
Может она двухсторонняя ? -- а, если только односторонняя , то это крепление ламповых панелей действительно странно тогда ...

Слава-Космонавт:

А, вот такой концептуальный выходной ламповый каскад (простой УМ) сможет как то нормально звучать без конденсаторов в этой схеме, (кроме БП) ?

Да.

где наша не пропадала ...
