Ламповые усилители реальность и иллюзии

mixing-mastering
Да, так сказать, акция от высших сил. Только 1 апреля можно подать анодное в цепь питания каменной части схемы. И тебе ничего за это не будет.

Dess:

Да, так сказать, акция от высших сил. Только 1 апреля можно подать анодное в цепь питания каменной части схемы. И тебе ничего за это не будет.

На бога надейся, но сам не плошай. Хоть 1-го, хоть 121-го апреля.

и немного музыки...

Ну дык вроде не профи. для любительки неплохо. Я и так не умею.

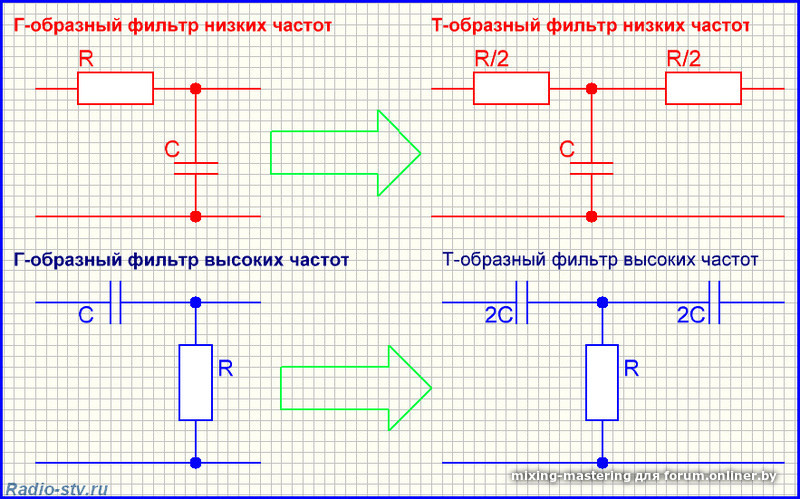

Есть вопрос. R2-C2-понятно, фильтр. А R1-C1 в каких пределах могут быть?

любимая схема начинающих, сам грешен
я свой подобный увёз на дачу, и он жив до сих пор
С1, С2, R1, R2 - факультативны, они имеют смысл, только если стрёмный источник сигнала
в триодном включении мощность ваще никакая
схема может быть нестабильна из-за превышения напряжения на 2й сетке пентода по сравнению с анодом, эту сетку лучше включить между R6 и R8
вместо R11 нужен дроссель
питание лучше поднять до 310-320 В, соответственно придётся увеличить номиналы катодных резисторов
Ra при нагрузке 4 Ома у ТВЗ-1-9 ажно 6 кОм, теряется и без того хилая мощность, лучше домотать вторичку и опустить Ra до 4.5-5 кОм, тогда можно достичь 5 Вт до клиппинга

В субботу вечером люди бывают многословны

vovchik_romualdovich:

Ну вот, лет за 25, ни разу не было надобности..

НО

Помню, на этом мосту бросал копеечку этим ребятам, вживую это капец какой-то..

beltolik:

любимая схема начинающих, сам грешен
я свой подобный увёз на дачу, и он жив до сих пор
С1, С2, R1, R2 - факультативны, они имеют смысл, только если стрёмный источник сигнала
в триодном включении мощность ваще никакая
схема может быть нестабильна из-за превышения напряжения на 2й сетке пентода по сравнению с анодом, эту сетку лучше включить между R6 и R8
вместо R11 нужен дроссель

Это был мой первый ламповый усилитель, собирал его в году 2008 или 2009. Сейчас вот, почему-то, захотелось снова. Тем более АС позволяют. С фильтром на входе определились, выкинуть, оставить только 10кОм с сетки на землю. Вместо R11 будет пара дросселей 10Гн, 65Ом. (питание тоже немного пожырнее). Глянуть режимы 6н3п, дозаказать рассыпухи и можно прогревать паяльник. А, чуть не забыл, выходные докупить, куда же без них.

seeman:

оставить только 10кОм с сетки на землю.

мне кажется - для этого каскада это критически мало
может нолик или два потерялись?

и как у такой колонки с низами?
и разница - с рупором и без по ВЧ есть?
