Только не кусок, а всю программу. А то ещё окажется, что дело было не в бобине

ну похоже на то, что TFT и if (SerialID->available()>0) конфликтуют между собой. возможно, используют один и тот же таймер.
нужно смотреть документацию или исходники, чтобы найти инфу, как переназначить таймеры, чтобы каждый модуль работал независимо от другого.

вот что ответил чатгпт по поводу возможных конфликтов тфт и сериалид

код выделить все

Понял! 🤔 У вас возникает конфликт между TFT-дисплеем и модулем измерения мощности HLW8032. Скорее всего, проблема связана с использованием последовательного интерфейса (Serial), который может быть одновременно занят дисплеем и HLW8032.

Вот несколько шагов для устранения проблемы:

---

💡 **1. Используйте SoftwareSerial для HLW8032 или TFT:**
Если вы используете Arduino с единственным аппаратным Serial (например, Arduino Uno), попробуйте переназначить HLW8032 на программный сериал (SoftwareSerial). Например:

```cpp
#include <SoftwareSerial.h>

// Определите пины для SoftwareSerial
SoftwareSerial hlwSerial(10, 11); // RX, TX

void setup() {
Serial.begin(9600); // Используется для TFT или для дебага
hlwSerial.begin(4800); // Используется для HLW8032
}
```

---

💡 **2. Обратите внимание на скорость Serial (baud rate):**
HLW8032 обычно работает на 4800 бод, а TFT может общаться на другой скорости. Убедитесь, что скорости подключения каждого устройства независимы друг от друга.

---

💡 **3. Используйте альтернативный hardware Serial (если доступен):**
На более продвинутых платах, таких как Arduino Mega (с несколькими аппаратными Serial), можно подключить одно устройство к `Serial1`, другое к `Serial2` и т.д.

---

💡 **4. Проверка инициализации:**
Убедитесь, что дисплей TFT и модуль HLW8032 инициализируются корректно по порядку. Например:

```cpp
#include <TFT.h>

// Инициализация библиотеки TFT
TFT tft = TFT(cs, dc, rst);

void setup() {
Serial.begin(9600);
tft.begin(); // Инициализация дисплея TFT
delay(100); // Небольшая задержка
... // Настройка для HLW8032
}
```

---

💡 **5. Конфликт ресурсов SPI или других пинов:**
Если ваши устройства используют SPI или другие общие ресурсы (например, пины CS), убедитесь, что между ними правильно настроено управление (правильная установка сигнала CS для каждого устройства).

---

Если вам требуется помощь с конкретным кодом или подключением, пишите — разберемся! 🛠️

вот что ответит дипсик3

код выделить все

>
> Alright, the user is having a conflict between their Arduino TFT display and the HLW8032 module. When they initialize the TFT, the serial communication stops working. Let's break down the problem.
>
>
>
> First, I remember that many TFT libraries use hardware SPI for communication, which shouldn't interfere with the serial ports. However, some displays might require additional pins for commands or reset, which could be conflicting if they're using the same pins as the HLW8032. Wait, the HLW8032 communicates via serial, probably using UART. On some Arduino boards, like the Uno, the hardware serial (Serial) is on pins 0 (RX) and 1 (TX). If the TFT library or setup is initializing something that affects these pins, maybe by setting them as output or changing their states, that could interfere with the serial communication. Also, when initializing the TFT, perhaps the code is sending commands that somehow monopolize the serial port or cause electrical interference.
>
>
>
> Another angle: maybe the TFT uses SoftwareSerial for something else, but since the user mentioned Serial, it might be the hardware serial. They could check if both devices are using the same serial port. If the TFT library initializes the hardware serial for debugging or communication, that would conflict with the HLW8032 which is also using Serial.
>
>
>
> Alternatively, power issues could be a factor. The TFT might draw a lot of current when initializing, causing voltage drops that reset the HLW8032 or disrupt its operation. Or there could be grounding issues introducing noise in the serial lines.
>
>
>
> The solution depends on the root cause. If it's a software conflict, using a different serial port for the HLW8032 with SoftwareSerial or switching to a board with multiple hardware serial ports (like Mega) could help. If power-related, adding capacitors or a separate power supply might stabilize things. The user could try initializing the HLW8032 after the TFT or vice versa to see if the order matters. Checking the code for pin assignments and ensuring no shared pins are being toggled during TFT initialization is also important. Reviewing the libraries used for both devices to see if they have known conflicts or require specific configurations might uncover something. If all else fails, using a logic analyzer to monitor the serial lines during initialization could pinpoint electrical issues or data corruption.
>
>

В Arduino конфликты между TFT-дисплеем и модулем HLW8032 чаще всего возникают из-за **пересечения пинов, прерываний или ресурсов UART**. Вот решения:

### 1. **Проверка аппаратного UART**
- **HLW8032** использует UART (пины RX/TX).
- Многие TFT-библиотеки захватывают аппаратный UART для своих нужд или даже для отладки (например, вывод в `Serial`).
- **Что делать**:
- Подключите HLW8032 через **SoftwareSerial** (например, на пины 8 и 9):
```cpp
#include <SoftwareSerial.h>
SoftwareSerial hlwSerial(8, 9); // RX, TX
```
- В коде обращайтесь к HLW8032 через `hlwSerial`, а аппаратный UART (`Serial`) оставьте свободным для TFT.

### 2. **Последовательность инициализации**
- Некоторые TFT-библиотеки блокируют шину SPI/SD-карту при старте.
- **Что делать**:
- Инициализируйте TFT **после** настройки HLW8032:
```cpp
void setup() {
hlwSerial.begin(4800); // Сначала HLW8032
tft.init(); // Потом TFT
}
```

### 3. **Проблемы с питанием**
- TFT-экраны потребляют много энергии. Если питание слабое, HLW8032 может терять связь.
- **Решение**:
- Используйте **внешний блок питания** для Arduino.
- Добавьте керамический конденсатор (100 нФ) между VCC и GND HLW8032.

### 4. **Проверка конфликта пинов**
- Убедитесь, что TFT не использует пины HLW8032:
- Для ILI9341/ST7735: SPI (MOSI/MISO/SCK) + CS/DC/RST.
- HLW8032 обычно работает только на RX-пине (данные от датчика).

### 5. **Отключение отладки TFT**
- Некоторые TFT-библиотеки выводят логи в `Serial`, что может вызывать коллизии.
- Найти в коде библиотеки TFT строки вроде `Serial.println(...)` и закомментировать их.

---

### Пример кода:
```cpp
#include <SoftwareSerial.h>
#include <TFT_eSPI.h> // Пример для библиотеки TFT_eSPI

SoftwareSerial hlwSerial(8, 9); // RX, TX для HLW8032
TFT_eSPI tft;

void setup() {
hlwSerial.begin(4800); // Инициализация HLW8032 через SoftwareSerial
tft.init(); // Инициализация TFT
tft.setRotation(3);

Serial.begin(115200); // Аппаратный UART для отладки
}

void loop() {
// Чтение данных с HLW8032
if (hlwSerial.available()) {
String data = hlwSerial.readStringUntil('\n');
Serial.println("HLW8032: " + data);
}

// Обновление TFT
tft.fillScreen(TFT_BLACK);
tft.setTextColor(TFT_WHITE);
tft.drawString("Hello, TFT!", 20, 20);
}
```

Если проблема не решена, уточните модель TFT и версию Arduino (например, Uno, Mega) — это поможет найти точную причину! поможет найти точную причину!

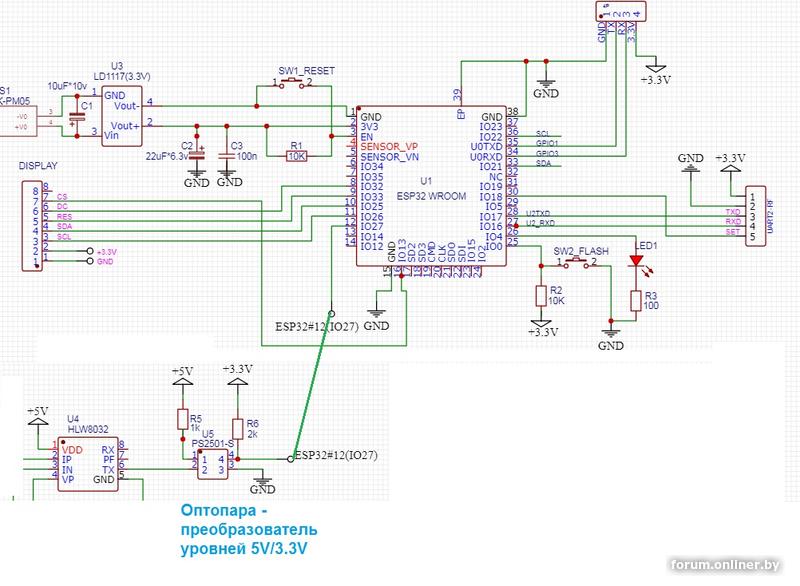

ВиталийXXL, вы ж перекидывали вход Rx на другой вход и явно инициализировали его как вход?

ВиталийXXL:

Перекинуть на другой пин в данной плате нет возможности . Если только соплями перепаять . Это в случае , если действительно заработает .

скорей всего библа SPI производит инициализацию CS как выхода. Даже когда вы указываете библе дисплея его не использовать. Я сталкивался с таким во фрейворке ардуино при использовании стандартных библиотек. Перекиньте соплей. Явно инициализируйте новый пин как вход.

ВиталийXXL:

Не совсем понял совета по перекидыванию выводов . Что куда ?

ну на любой другой свободный GPIO. вот возьмите и на 4 киньте. Инициализируйте как вход. И в инициализации serial его укажите.

ВиталийXXL:

Так я пробовал дисплеи двух видов . с выводом CS и без него .

это не дисплей влияет. А библиотека. Скорей всего она ваш вход Rx инициализирует как выход CS.

Ну, как я и говорил, дело было не в бобине - нашлось КЗ между клоком spi и юартом

Благодарность тов. RepoMan, за зоркий глаз .... и оперативность . Оно стоило того

Я уже и сам подзабыл что кроме Soft есть ещё и Hard Ware ...
За сборщиком глаз да глаз нужен .... Напортачил и не проверил
И тут стечение обстоятельств - КЗ при пайке соседних ног , и как на зло именно тех , что задействованы и влияют друг на друга именно в такой связке ....

Вопрос ищерЁпан

Всем спасибо .
Отдыхайте , хорошая погодка .

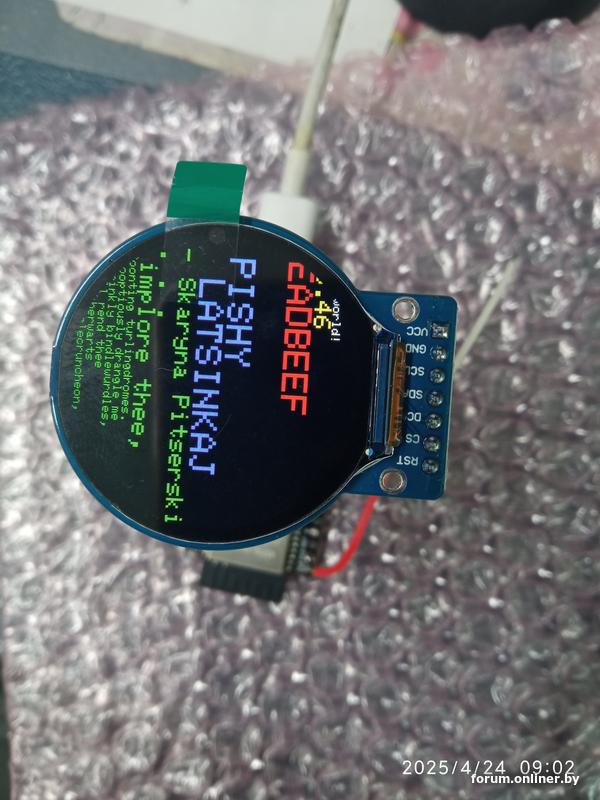

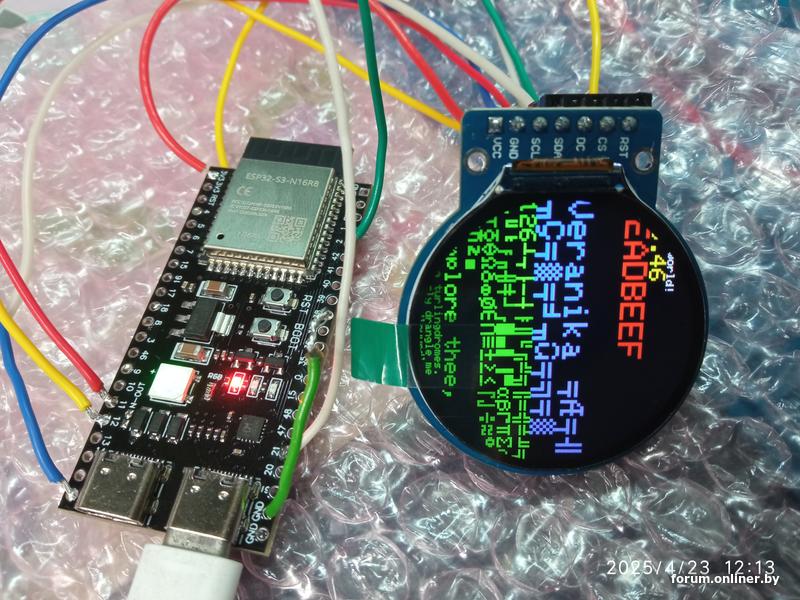

подключіл тфт экран, из примера графика выводица.
с кирилицей пробую, разные примеры позапускал, но чтото не выходит, только кракозябры

Land, спасибо за ваш ответ

очэнь памагло
