Катушечные магнитофоны, их будущее... или цифра рулит?

Liv1:

Поступила просьба сделать электронный счетчик для Электроника-004 (003). Хочется сделать так, чтобы еще кому-то оказался полезен. Поэтому интересуюсь мнением.
1. Какой выбрать размер индикаторов? Есть два варианта - большие, но тогда надо пилить панель, и маленькие (цифра 5.08 мм), тогда они помещаются в родное окошко механического счетчика.
2. Сколько индикаторов поставить, 4 или 5? Если 4, тогда они умещаются в родную рамку окошка. Если рамку переделать, умещается 5, что позволяет показывать часы, минуты, секунды.

Поставить в чреве аппарата интерфейс с блютусом и дальше делать уже программный счётчик

1610
# 17 декабря 2017 10:59
PhonoPhono:
Akai 630 DB
Ленту тянет безобразно.
Имеете в виду, скорость занижена? Или детонация высокая?
PhonoPhono:
Вспомнил,есть еще Akai 77 и Akai 215(?) тож проблемные и еще Revox G36
Что поделать, техника старая, она сейчас вся проблемная.
Лучше вопросы катушечников действительно обсуждать в тематической ветке.

Перенес из кассетников

Ленту тянет,возможно емкости по питанию поумирали

PhonoPhono:

Ленту тянет,возможно емкости по питанию поумирали

Если не найдете мастера за деньги, то после НГ могу глянуть.

SergeM:

Если вам интересно мое мнение.

Да, конечно. Спасибо за высказанные пожелания!

SergeM:

1) Если катушки по километру лезут в магнитофон то надо делать 5 разрядов.

Да, катушки по километру лезут, но 5 разрядов не лезут в стандартное окошко. А пилить панель не все захотят. В первом счетчике, который я приводил в качестве примера, используется 4 разряда, но после 1 часа сдвигается запятая. Индицируются часы, минуты, десятки секунд. Тоже вариант. А можно просто считать до 99 минут 59 секунд, на 19-й скорости километр вписывается. Я подумал, что можно сделать универсальную плату, куда можно ставить 4 или 5 индикаторов по желанию.

Есть еще вопрос, как считать на реверсе. Просто уменьшать показания? И что делать при переходе нуля? Некоторые показывают "минус" (но тут не хватает разрядов), а некоторые начинают счет вниз с максимального значения.

SergeM:

2) В попугаях не делать однозначно. Как вы написали в часы мин сек.

В попугаях и не планировалось. Основной режим - реальное время. Но я встречал на форумах, что иногда нужны метры. Такой режим тоже можно предусмотреть.

SergeM:

3) Доп функции память. Желательно на пару тройку времен. Да и по большому счету и все.

Самое главное! Сделать чтоб просто было пользоваться. Что в 5-м Олимпе что в Акае 747-м. Функций выше крыши напичкано, а толку? Интуитивно не понятно. Без инструкции разобраться без вариантов. А забывается уже через день.
Вот и светится мертвым грузом с кучей кнопок. Вещь может и не бесполезная но практического толку НОЛЬ!

Полностью согласен, что главное - это удобство использования. Если дополнительный функции и делать, то они не должны мешать основной функции. А вот с функцией памяти возникают вопросы. Если не пилить панель, то у счетчика есть всего одна кнопка. Как реализовать и сброс, и память - непонятно. А несколько точек памяти - так вообще проблема.

Встречал вариант, когда доп. функции включаются комбинацией кнопок, например, штатная кнопка "стоп" магнитофона и "сброс" счетчика. Но такое возможно только при остановленной ленте. Переключать "реальное время - метры" так вполне можно.

Также можно сделать функцию кнопки "сброс" счетчика зависимой от текущего режима магнитофона. Например, если включить перемотку, то сброса не происходит, а кнопка перебирает номера памяти.

Но все это неудобно. Как вариант, для тех, кто не хочет ничего пилить, счетчик будет просто считать реальное время. А кому нужна память - должен подключить несколько дополнительных кнопок и где-то их разместить. Как вариант, для счетчика сделать стекло побольше, на нем и цифры, и кнопки. Кстати, такой вариант будет не самым сложным в установке, потребует лишь увеличить окно в панели. Зато можно поставить 5 разрядов и индикаторы побольше.

Счетчик нужен электронный, главное чтоб красивые сегменты были. Резко изменит восприятие магнитофона: «осовременит» его. Это как в легковых машинах, электронный одометр оживляет приборную панель.

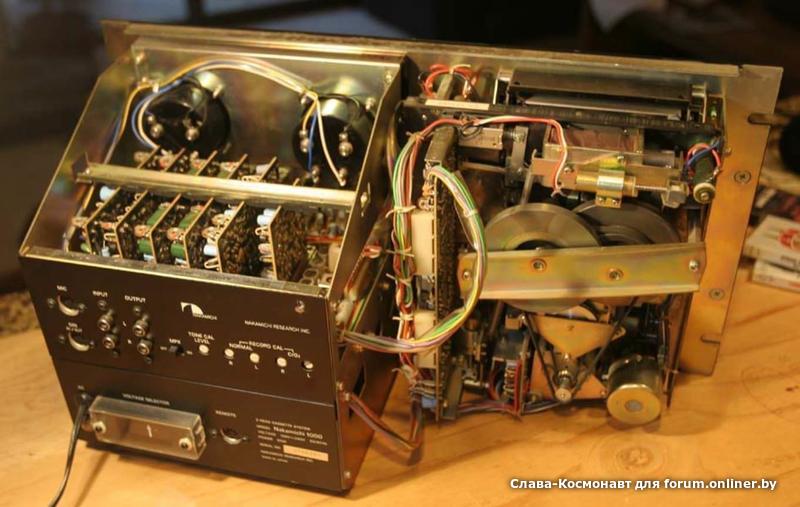

Функциональность счетчика роли не играет никакой: на магнитофоне надо музыку слушать, а не минуты и метры считать. Но если магнитофон используют в целях фоноскопических экспертиз и тому подобных дел, то нужен функциональный счетчик, желательно связанный с компьютером. Ваша, Liv1, мысль о счетчике натолкнула вот на какую идею: в Nakamichi 1000ZXL была система RAMM (Random Access Music Memory) она писала кодовые посылки 5Гц с данными на ленту (номер трека, а также информацию про EQ и Noise Reduction). Если так сделать в катушечники и записать название трека, автора трека, год запсии атвором, год записи на ленту, количество прогонов леты и т.п. Было очень необычно и производило впечатление от аппарата. Но это другой объем работы и переднюю панель придется пилить под новый экран..

1943940:

Счетчик нужен электронный, главное чтоб красивые сегменты были. Резко изменит восприятие магнитофона: «осовременит» его.

Да, согласен. К сожалению, тут есть ограничение - размеры штатного окна.

1943940:

Функциональность счетчика роли не играет никакой: на магнитофоне надо музыку слушать, а не минуты и метры считать.

Наверное, в базовом варианте сделаю просто реальное время, а у кнопки будет всего одна функция - сброс. Только осталось прояснить вопросы с отображением: 4 или 5 разрядов, минус или счет с максимума при переполнении вниз, делать ли плавующую запятую. Самый простой вариант - 4 разряда до 99 минут 59 секунд, дальше по кругу и без минуса. В любом случае, для желающих можно будет сделать другую прошивку с расширенным функционалом.

1943940:

Ваша, Liv1, мысль о счетчике натолкнула вот на какую идею: в Nakamichi 1000ZXL была система RAMM (Random Access Music Memory) она писала кодовые посылки 5Гц с данными на ленту (номер трека, а также информацию про EQ и Noise Reduction). Если так сделать в катушечники и записать название трека, автора трека, год запсии атвором, год записи на ленту, количество прогонов леты и т.п. Было очень необычно и производило впечатление от аппарата. Но это другой объем работы и переднюю панель придется пилить под новый экран..

Про RAMM я знаю, но не уверен, что надо это всё внедрять. Названия трека и исполнителя даже на CD нет.

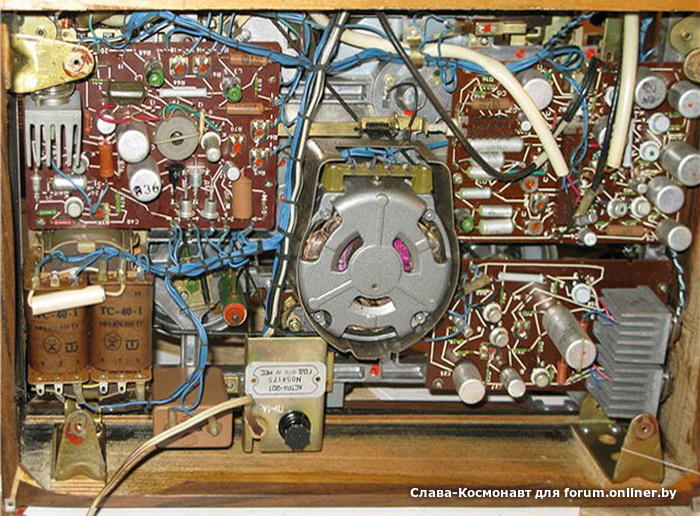

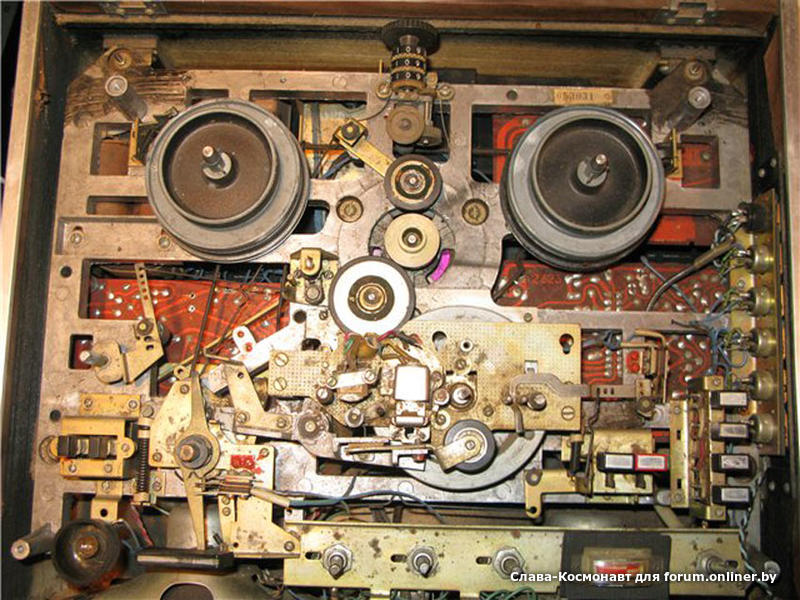

.., на фото: внешний вид и внутренняя конструкция советского катушечного магнитофона "Астра-207" :

Астра

По теме, сегодня подарили катушечник Астра 207, хотели выкинуть. Что мне с ним делать? Предлагаю разобрать? - там есть отличнейший советский силовик ТС-40-1 (можно перемотать на классный ТВЗ для лампового УНЧ) и подкатушечники прочные... и много чего в нем еще.. -- смотрите:

Декоративные боковые стенки и РУЧКА! - для переноски...

А ещё германиевый УНЧ,Шасси ЛПМ - литьё.
И, вообще, отреставрировать и поставить на полочку, за стекло, для потомков.

Liv1:

а у кнопки будет всего одна функция - сброс

кнопок можно сделать много, просто делать их на пульте ДУ

Vicos:

Вот только полочки свободной нет

Была тут инфа про музей, все же лучше чем на свалку. Или продать за недорого хорошим людям

Liv1, буду в Минске, я Вам отсыплю советских катушек.

Skybird01:

Liv1, буду в Минске, я Вам отсыплю советских катушек.

Спасибо! Вообще, надо бы освоить производство. Никто не пробовал с помощью лазерной резки делать такие?
