Транзисторные усилители мощности

12ASS:

AmberX:

В какой-нить корпус осталось вставить

вот это главное! Довести дело до end конца!

Да, с этим есть некоторые проблемы) Но что-нибудь придумаю. На крайний случай пластиковый корпус "kradex" возьму. На жданах видел такие...хотя они такие уродливые.

Вчера успел немного послушать- вполне себе неплохо, для такой не кошерной комлектации
По токам ВК, в одном канале 90мА, во втором 140мА...надо врезать подстроечники.

У меня до этого другая макетка на комплементарной паре (дарлингтоны bdx33/34) работала, так этот квази-ВК поинтереснее звучит.

12ASS:

так а те которые есть на плате? подстройка нуля, усиления?

Да, подстройка нуля, точнее Uп/2...
Там есть место под подстроечники тока ВК, я просто не запаивал, наивно понадеялся что не понадобятся

12ASS:

у вас там диоды, в некоторых схемах их подбором можно ток выставить

Да, там на фото видно, я сверху еще диодик налепил, когда ток подбирал)

Два из трех диодиков будут на радиаторе.
Симулятор кстати меня обманул, сказал что двух диодов будет достаточно для нужного мне смещения... Оказалось надо три)

У меня в комплементарном ВК в смещении вообще красный светик стоял, термостабилизация только за счет резисторов в эмиттерах. Ничего, работал, ток не плавал(2-3мА дрейф)

12ASS:

ага , то ещё парень глаз да глаз нужен

larion:

Так падение разное может быть в зависимости от типа и экземпляра .

Так тип что в схеме что в реальной конструкции один- 1n4148.
А вот то что они от экземпляра могут разниться, этого не учел.

Скорее всего спайс-модели транзисторов не совпадают с реальностью...диодики, сейчас думаю не причем. Надо посмотреть падение напряжение в симе и в макете...тогда будет понятно кто урот

larion:

Ну вот видишь.А еще поработает,электролиты "устаканятся"А это как бэ уже не совсем живопись,да

Да, пусть пару деньков приработается, а там уже будет видно Потом измерю его. Может и на лучших детальках соберется потом.

larion:

А это как бэ уже не совсем живопись,да

Как бы да, но не далеко ушло от оной)))

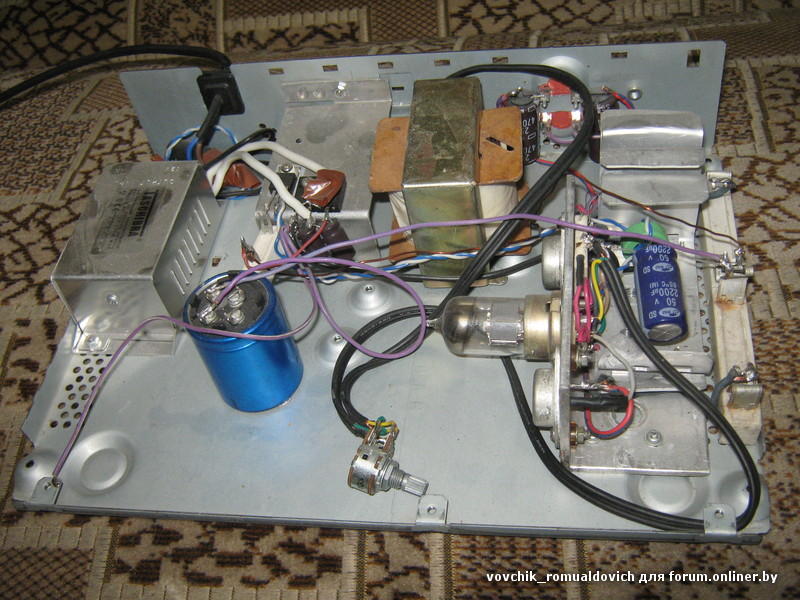

А "наскальную живопись" у меня забрали, человек юзает в моно на ширик 4а28 Ему нравится, говорит по звуку на 4п1л похоже Радиатор только немного жаль, у меня теперь один такой остался.

Вадим, а каков размер корпуса по ссылке?

larion:

Радиаторы какие-то тоже есть,может что подойдет .

Не, спасибо, для этого унч у меня есть радиатор. Он на фото. У меня таких изначально просто два было. Один забрали вместе с "живописью".

Корпус большеват конечно для моей поделки, но на безрыбье...
Спасибо за предложение. Если что, в л.с. напишу

vovchik_romualdovich,
По высоте не подходит(( У меня 98мм с радиатором.
Но за предложение спасибо!
