Ламповые усилители реальность и иллюзии

Добрый_Дедушка:

Всё будет зависеть от внутреннего сопротивления кена, анодной нагрузки, тока трансформатора, и ещё пары скользких велечин, которые не позволят без опыта, точно попасть в нужное напряжение. Наверно лучше перемотать Все-таки. С большего сделать меньшее проще, чем наоборот.

Согласен. Анодную обмотку мотать на максимум с 2-4 отводами вольт так через 10.

wowdima:

Проектирую усилитель по данной схеме,накал постоянкой-RS207+4700мк-25В+4,7-6,8мк(плёнка).БП- 4-6мк+5Гн+330мк.В питании ламп 330мк+6.8мк(пленка).В катодах выходного каскада 2200мк-63В.Межкаскад WIMA 0,47.Что скажете по данному проекту?Что теряю при питании накала постоянкой по звуку?Хватит ли Д14Н в питании,по одному в канал?Компановка очень плотная.На что обратить существенное внимание при повторении этой схемы?

На мой розум 6н9с в SRPP есть не самый лучший вариант драйвера для 6С4С. С другой стороны, если исходить ещё и из эстетических соображений, то предложить что-то лучше не смогу, поскольку другие варианты ламп будут в пальчиковом исполнении.

Д-14 или Д-14Н подойдут. У Д-14Н обмотки нужно будет включить последовательно.

Пропал wowdima, вдруг получится сразу.....

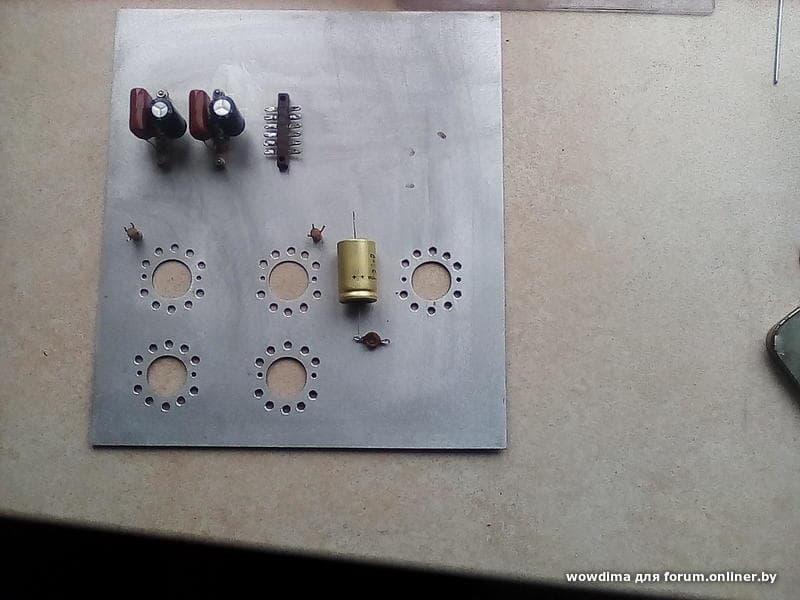

Какая ж это примерка? В железе и столько всего отверстий нафигячено
Октальных драйверов тут можно перебирать много, параллелить девятые, 6Г... 6Н8с, пеньтоды....Слепит первый вариант, потом будет искать или и так зайдет.

wowdima:

Ничего менять не буду.

Сейчас Вы Демиург, Создатель. Но часто, каждый создатель, после содеянного, ищет пути исправления-улучшения созданного, это закон природы... Она есть развитие, шлифовка, согласие между желаемым и возможным... Детей не переделать по сути, но подправить возможно

stellon:

На мой розум 6н9с в SRPP есть не самый лучший вариант драйвера для 6С4С.

Отличный вариант, но при условии питании оного от 450...500В. А при 300-х , да - не самый лучший, 6п9 будет лучше.

Насчет питания 6н9с читал,знаю.Но тем не менее многие её хвалят.Поэтому решено-ей тут быть!С3 будет 2200мк-63в,как и в катодах 6с4с.Купил как то у китаёзов,как раз 6шт.осталось.Понимаю что не оригинал,а где он сейчас есть,трудный вопрос.Выходники буду брать тут на барахолке.На ОСМ-0.16.Не в той я стране живу,куплять брендовые.Даже у российских товарищей цены ого-го.

Или свтлодиод,

wowdima, и правильно. Светляк проверите потом, 2 удара паяльника
ЗЫ тоже с интересом полгода читал форумы, у Вас правильный, разумный подход.

oleg_s:

Ц

Спасибо.Так уже годы,заставляют правильно и разумно на вещи смотреть)))Вы делали это произведение?

Добрый_Дедушка:

wowdima:

Даже у нас в РБ,есть сайты где стоимость тех же брендовых кондеев,реально для нас бредовая.

Это самая дорогая цена , которую я знаю. https://www.audiomania.ru/kondensator/nichicon/nichicon_kz.html#10598

Там есть масло бумага у них вроде,такие квадратные типа пластин.Jensen вроде...межкаскадные,там цена,я плачу.

wowdima, не, но двухкаскадный SE усилители имеют общие принципы, поэтому осмеливаюсь встревать.

Добрый_Дедушка,честно не помню.Я счас без интернета,только byfly,завтра подключу.Там в Аудиомании зайдите и выберите-самые дорогие.Может Mundorf.Они типа конвертом сделаны,межкаскадные,медным проводом выводы.А если по нашим ценам:тот же ВС электролит в Беларуси под 50р одна штука,это номинал 470-450,оригинал EPCOS тоже пару дней голодай)))Зато у Китайцев,тот же nichicon KZ три копейки.А вопрос сам себе напрашивается,попроси я купить в Москве их KZ,а привезут тот что с Китая.Будет обидно.Кстати видел на АЛИ и мундорф и джентс не отличить от оригинала.

oleg_s:

wowdima, не, но двухкаскадный SE усилители имеют общие принципы, поэтому осмеливаюсь встревать.

Ни коим образом не упрек.Видел ваши труды.Мне до вас далеко.Спрашивал именно с учетом если делали,с чем столкнулись,что изменили,что не понравилось.Почему тут и спросил у всех.Типа работу над ошибками хочу сделать.Как то так.
