не вариант...нобелевки сейчас все идут другому человеку
-
экс-Jenik
-
# 7 февраля 2026 12:37

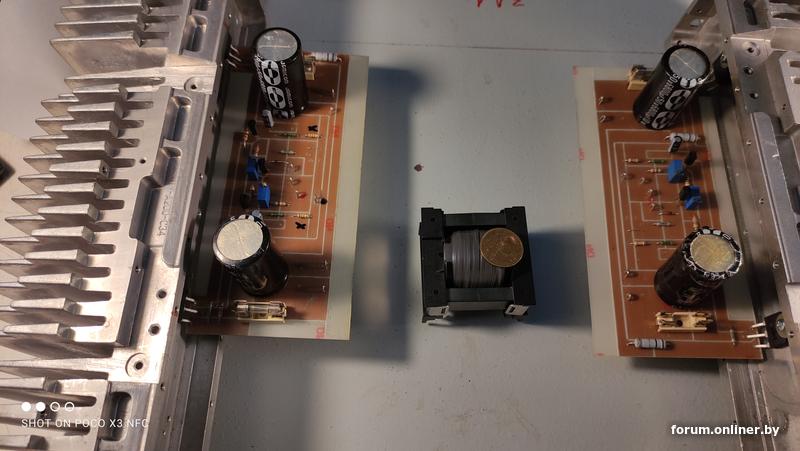

силовой трансформатор, 350 ватт. Самое сложное при изготовлении, это зачищать выводы))
Я всегда делаю только то, что мне нравится -
Senior MemberофлайнSenior Member
16748
17 лет на сайте

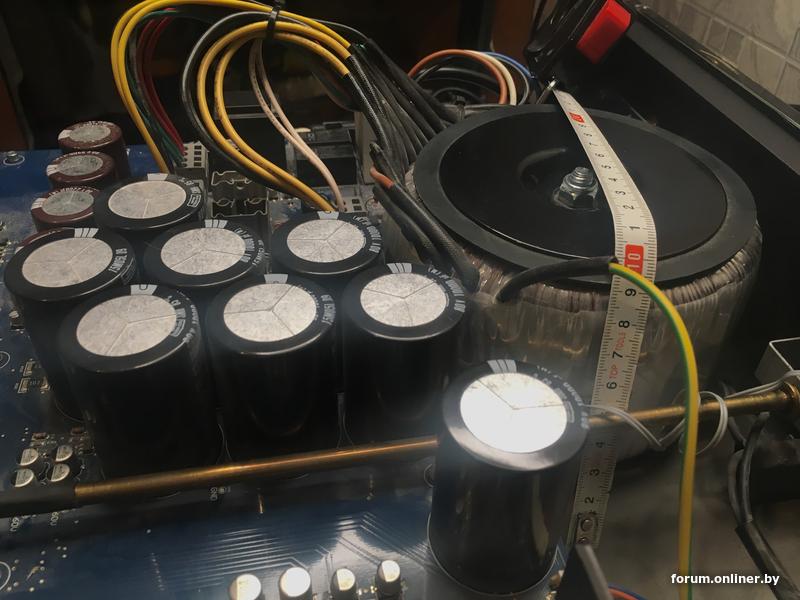

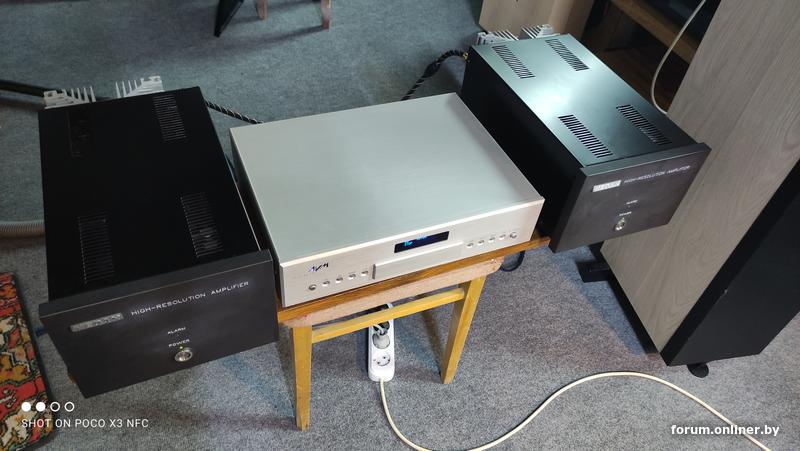

пользователь #14830416748# 8 февраля 2026 21:59 Редактировалось larion, 1 раз.Ватт 500+ тор, а с учетом, что они спокойно в течение опр. времени (минут пять точно) могут отдавать вдвое больше…По 40.000мкф в плече всего 80.000) , это при+- 50 вольтах. На УН отдельные обмотки, выпрямитель/фильтр и параллельные стабы с повышенным относительно ВК напряжением. Везде Шотки. Не хиенд (за 8.000 евро не бывает), но и обычным не назовешь.. Оно конечно, сильно избыточно для дома и не нужно, зато 22кг и дури….Всё, как некоторые любят…
Собрать стадо из баранов легко — трудно собрать стадо из кошек. (С.Капица) -
# 13 февраля 2026 14:10 Редактировалось andrejj-medan, 1 раз.
Хорошая, подробная статья, по расчёту резонансного БП
https://dzen.ru/a/YfBFTjm5Tj8cvUyIЯ всегда делаю только то, что мне нравится -
экс-Jenik
-
# 13 февраля 2026 23:45 Редактировалось andrejj-medan, 1 раз.
[censored by Grace-o]
Жёлтая карточка была показана пользователю за этот пост модератором Grace-o (15 февраля 2026 12:57)
Основание: 3.5.17 / 3.5.8Я всегда делаю только то, что мне нравится -
# 14 февраля 2026 12:19
[censored by Grace-o]
Жёлтая карточка была показана пользователю за этот пост модератором Grace-o (15 февраля 2026 12:58)
Основание: 3.5.17 / 3.5.18экс-Jenik -
# 14 февраля 2026 12:36
[censored by Grace-o]
Жёлтая карточка была показана пользователю за этот пост модератором Grace-o (15 февраля 2026 12:58)
Основание: 3.5.17 / 3.5.18Я всегда делаю только то, что мне нравится -
Senior MemberофлайнSenior Member
16748
17 лет на сайте
пользователь #14830416748# 27 февраля 2026 17:53Ого тут...

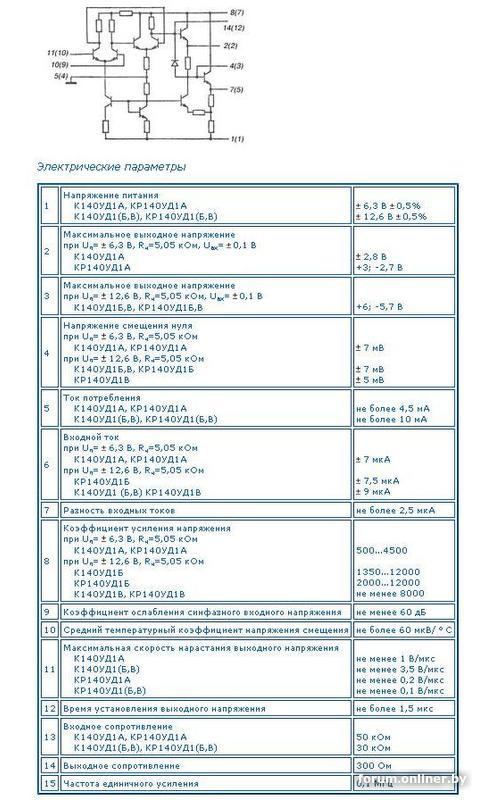

Добавлено спустя 4 минуты 3 секундыНе знал, что в К140УД1 два диф. каскада, вот это да...
Понятно, что из-за невысокой скорости нарастания и неширокой полосы эту МС обходили стороной в схемах УМ. А в пред. каскадах почему нет, особенно с индексами Б, В в металле. Корпус зашибись.
Добавлено спустя 56 секундВыхлоп возможно умощнить повторителем, но это смотря где применять.
Собрать стадо из баранов легко — трудно собрать стадо из кошек. (С.Капица) -
Senior MemberофлайнSenior Member
1991
12 лет на сайте

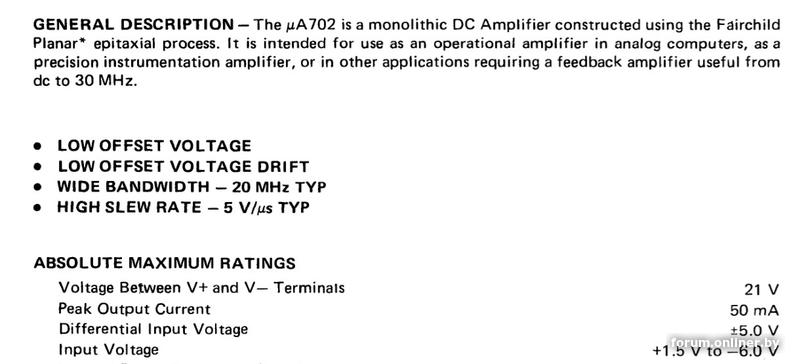

пользователь #7880931991# 27 февраля 2026 19:39 Редактировалось TypTop, 1 раз.Микруха 140УД1 содрана с μA702 Американской компании Fairchild Semiconductor, которая разработала её в 1964...
.
Увы, по параметрам 140УД1 уступает...
Так смещение у military исполнения μA702 всего ±2mV, а у 140УД1, ОС140УД1 аж ±7mV.μA702 довольно широкополосна - bandwidth - 20~30MHz

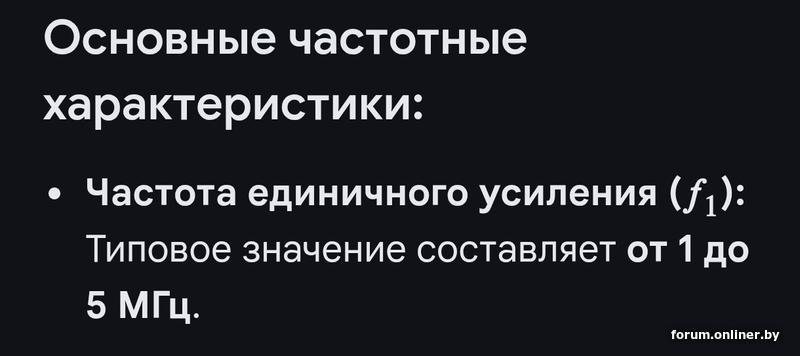

Скорость нарастания (slave rate) - 5V/μsПро полосу 140УД1 инфармацыон не находится
а вот по скорости нарастания она уступает, и в зависимости от исполнения и индекса - 0.1~3.5V/μs.
В начале 70-х микруха применялась в аудио аппаратуре, так что для ремонтов и восстановления в аутентичном виде как бы нужна... Помнится и радиолюбители её применяли...
larion:
Выхлоп возможно умощнить повторителем, но это смотря где применять.
Посыл и пост спадара larion весьма странные)))...
Умощнять не нужно.., моя рекомендация для 140УД1 - NRND......альбо нічога, акрамя праўды. highend@engineer.com -
# 28 февраля 2026 08:16
для чего в 2025 году использовать разработки 50-летней давности?
есть посвежееakai forever -
