Ламповые усилители реальность и иллюзии

Vlmax:

stellon, причем тут напряжение. У Вас в голове просто какие-то дебри! Если вы установите нужный ток на разогретой нити накала, напряжение на ней на этой нити накала будет зависеть только от сопротивления этой нити в разогретом состоянии. Никакие колебания сети не изменят этого напряжения, ни при каких обстоятельствах. Если сопротивление нити стабильно, и ток стабилен, следовательно и напряжение стабильно. Закон ома: I const * R const = U const.

Так как у разогретой нити R=const, то мне без разницы какой из параметров U или I стабилизировать. Но, при технической реализации стабилизатор напряжения удобнее, так как не придется подбирать мощный токозадающий резистор с кривым номиналом (ведь в случае стабилизации тока нам нужно точно задать ток чтобы получить заветные 6,3В).

Vlmax:

Стабилизатор напряжения Вам придётся изготовить с ограничением тока минимум на 0,2А, иначе на разогретой нити накала он не сможет поддерживать стабильное напряжение (у него просто не будет запаса). Подавая стартовый ток в 2 раза выше Вы свою лампу нагружаете в 2 раза сильнее. Установив в своей схеме ограничение в 0,1А Вы просто загоните свою схему в режим стабилизации тока. Превратив его тем самым в стабилизатор тока. Говоря инженерным языком, Ваше предложение является просто глупым.

А вот ограничитель тока мне как раз и не нужно выставлять по номинальному току накала лампы. Ток ограничения можно спокойно задать на 30% выше номинального тока накала. Этого вполне достаточно чтобы обеспечить запас по регулированию и не вгонять схему в режим стабилизации тока в установившемся режиме работы. При этом, токозадающий резистор я могу взять с номиналом из стандартного ряда с любой точностью.
Так что, с инженерной точки зрения, всё в порядке.

Vlmax:

Реализовать стабилизатор тока проще.

Да, проще, в теории. Только в случае с LM 317 для стабилизатора на 0,5А потребуется резистор 2,5Ом (и это без учета Iadj, что сделает цифру значения сопротивления ещё более кривой). Для 1А - 1,25Ом соответственно. Играться с резисторами подобных номиналов та ещё задачка. И тут, конечно, удобнее потенциометр.
Теперь о мощности рассеяния резисторов. Да, по расчетам для тока стабилизации 0,5А требуется резистор мощностью в 0,625 Вт. А для 1А - 1,25Вт соответственно. Только чтобы этот резистор не нагревался до неприличия его мощность желательно взять в два раза больше.
И вот уже имеем потенциометр мощностью порядка двух Ватт. А поскольку регулировать нужно точно то и многооборотный желательно.
А где их такие брать . Ну, остается только с дискретными играться, цепочки из них паять, да и ещё не каждым прибором можно точно малые сопротивления измерить. Просто - проще некуда.

ФЕДОР ЧАЛЫЙ, согласен, это решает вопрос.

А необходимость, так её как бы и нет.

stellon,

спор про накал

Ламповый стабилизированный источник питания УИП-2 никому не нужен? Продают на АУ за 105 руб. Сам таким пользуюсь,нравится все , кроме веса и габаритов.

seeman:

Своеобразный взгляд на 807-ю лампу от STC:

тема

Чуть за всякой ерундой не пропустили интересную тему. Каюсь.
Два вопроса:
Режимы приведены для класса А, а схема для класса В, для чего?
Или весь прикол в раскачке по второй сетке?

seeman:

режимы для триодного: всего-то 325В рекомендуют и 40мА на лампу для А класса указывая такой режим как оптимальный.

Ну, с одной стороны у ней предельное напряжение второй сетки заявлено в 300В. С другой, видимо, и ток потому ограничен.

seeman:

А по схеме, вообще не совсем понятно как оно работает и какой размах напряжения после трансформатора драйвера должен быть?

Из того что вижу, похоже на 55,4В от сетки до сетки. Так вроде похоже на правду.
А как работает, в правом режиме, смещение ноль, с токами сетки, потому и по второй стке, что ток приличный.
Ну, я так думаю.

seeman:

554

Если так, то я не совсем понимаю как оно работает. Хотя, это ж класс В2.
apd

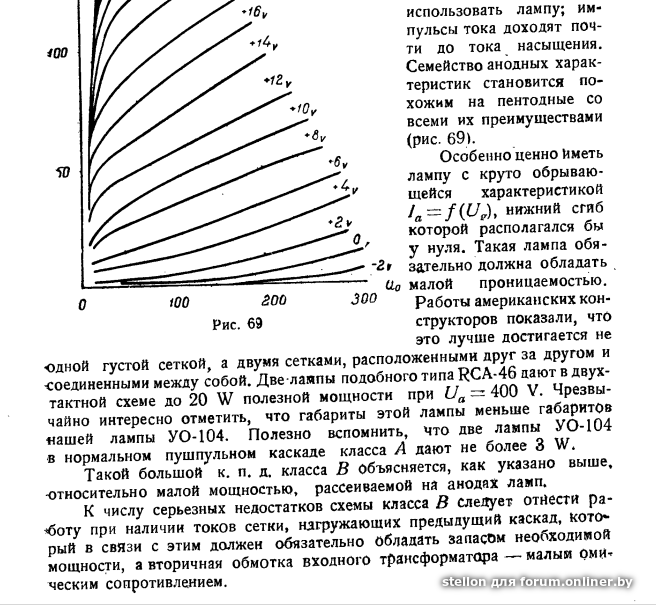

Были оказывается специальные лампы для таких схем. RCA-46 например, нито триод нито тетрод
В нашей литературе так и обзываются - лампы класса В.)))

согласно бумагам 1938 года

знакомый аппарат
Минск, заводской р-н, или Краснов или Сорокин...где-то 1980г, только они использовали ГУ-50
Позже пошло тоже самое но на 4х6П3С(или -Е)
хотя под эти панели лицевые и много кто дома паял тоже
панели такие увидел в первый раз у Терентьева, но он делал уже с встроенным ревером на ленточном накопителе такие "роланды"...

HarryBLR:

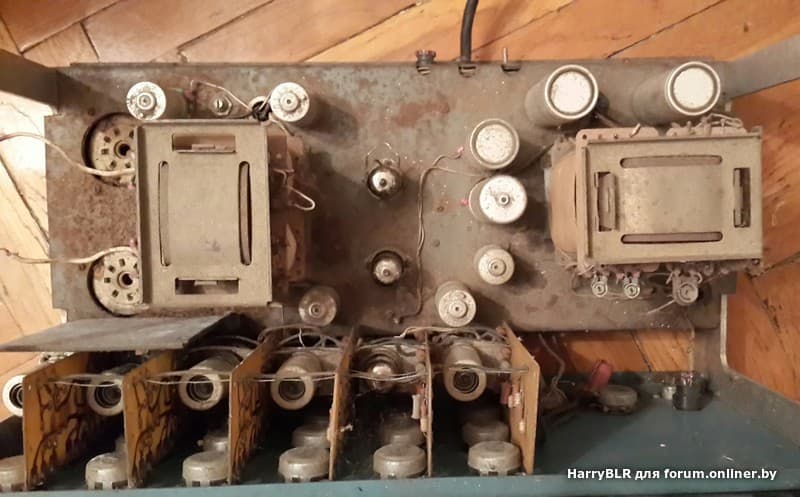

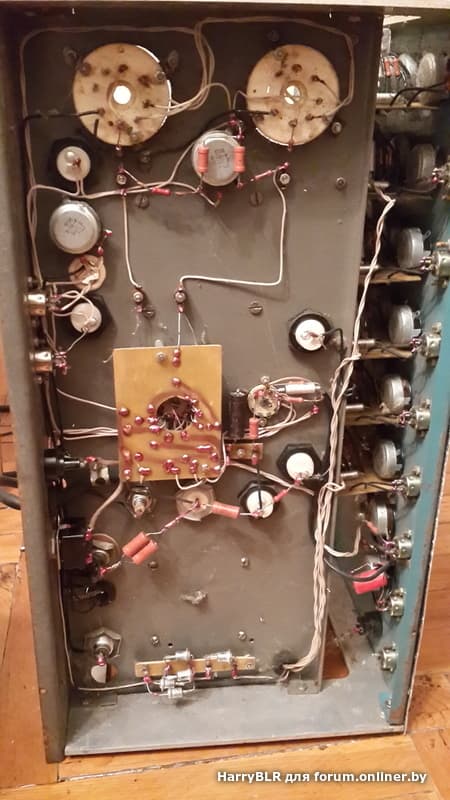

Добрый день. Может кто-нибудь сможет опознать усилитель? В нем не хватает пару ламп. Что ставить - не знаю, в ламповых не силен. Усилитель старый, лет 35 ему. В середине шасси видны лампы ECC88

На месте выходных ламп стоят керамические панельки для радиоламп ГУ-50 (называются ПЛК-50МД)
