Транзисторные усилители мощности

andrejj-medan:

Конечно, или вентиляционные отверстия, или пластину снаружи крепить.

Там пямо под пластиной вентиляция...10 отверстий на D10 по всей длине радиатора, и в крышке, (которой на фото нет)...так же...

larion,

И тебе хорошего вечера...

larion:

Роман, у меня есть 2*18 ГДР двухкатушечный, но вибрирует, если на весу держать, то не особо. Нужно принять меры по демпфированию...А может в дереве и достаточно развязать от корпуса будет хз

Добавлено спустя 2 минуты 29 секунд

В сети 230, но не думаю, что дело в индукции. Сердечник кстати из пластин набран, эксклюзив для 2-х катушечного варианта. Я доматывал, он 2*12v в стоке был.

Извиняюсь, пропустил сообщение.
Да гудящих всякий и у меня есть. Я бы хотел ТОР-ик, или что то что бы не гудело.
Предлагал как то в соседней теме, обмен на анодно-накальный ТОР для ламповика, но что то никто не откликнулся...
Уже с отчаяния думаю правда что ли импульсник взять, но хороший.

Мне нужно, в идеале, 35-38В АС...ну, минимум, от 90Ватт...

Да, наверноИИП придется. Ранее укомплектовывал трансами от "Торэл", брал в ЧиД, у них были 30В/5А трансы, их и брал. А тут резко исчезли, как себе захотел второй унч сделать )

Как я был категорически против
ИИП , помню, но увы, тут уже нужда.

Для лампового то точно возьму иип, появились они на озоне...т.к. компактный тор для своего лампового проекта, так и не смог найти.

Хоть это все претит моим убеждениям )))

Роман, так а в чем проблема 35в вторички на тор (а их хватает за недорого) 100VA+ положить Да хоть от галогенок. Это час работы, ну два, если тщательно. Дело хозяйское, но сам я так делал не раз и не три.

Понимаю. Если философски подойти к вопросу, лень это нормально. Мы и не должны ничего делать, просто планета такая, приходится...

TypTop:

vernic:

добрые люди! в продаже нет, есть только 2940

За межами вроде продают 2930, но история с service manual интересная.

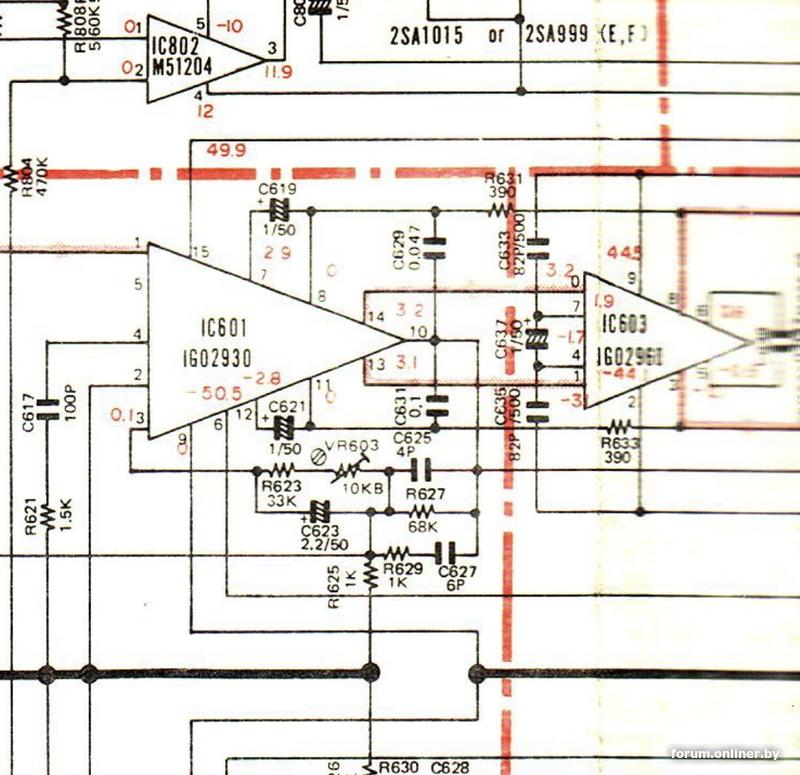

На схеме указаны 2930

скрытый текст

.

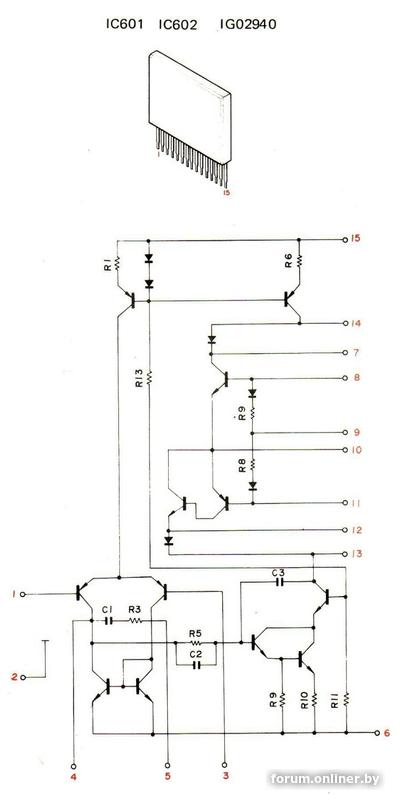

В начале манула перечисляются микрухи, и там 2940

скрытый текст

Спасибо! очень интересно.

andrejj-medan:

vernic:

Внутри никто не лазил, может там и диод какой сгорел от старости, а не пред.

да, конечно диод сгорел, в какой то из МС, их там как блох в вшивой овце, да все ещё и "спецушные". Типичные разработки 80х. Если УНЧ полетел, и проблемы с МС, сделать платку на TDA, и забыть. Как вариант.))
https://www.nodevice.com/service-manuals/audio/yamaha/cr-1040/452850#p7

Давно такой вариант сидит в техзадании, но не много ли для ТДА 50 Вольт?

Может кто то хочет починить усилитель за дорого? Написал в лампы, выгнали сюда.

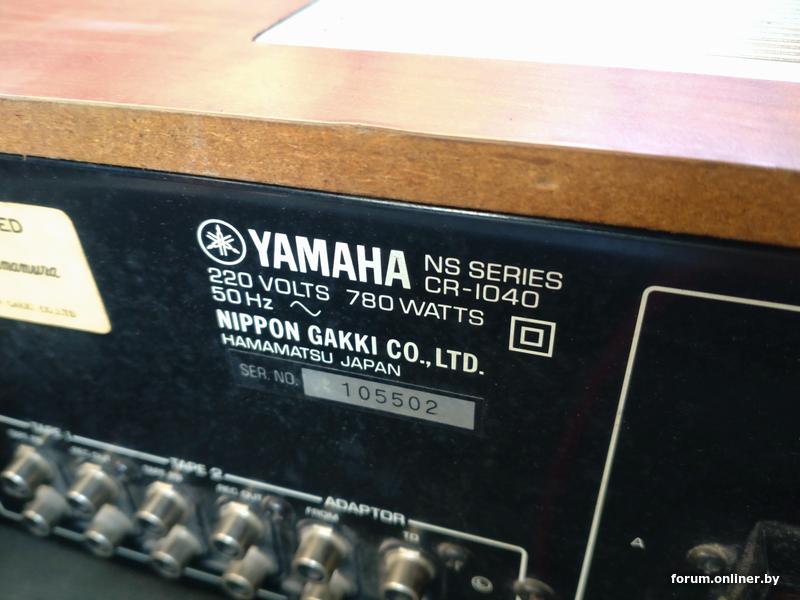

Yamaha 1040

Там и так шанхай по монтажу. Корректно вписать новые УНЧ представляется затруднительным. А переделать, чтобы оно работало, ну и будет дирибас. А если еще попутно выяснятся др. вопросы, все таки 40+ лет...И получится за дорого, но никому радости-ни переделкину, ни обладателю сего счастья.

А потом чуть что, тебе его до конца жизни возить будут. Неблагодарное это дело и не та вещь, за которую упираться стоит (с точки зрения аудио). Если там личные какие-то мотивы, типа по наследсву, память, тогда мб...

В общем, надо искать ориг. детальки и восстанавливать аутентично, а не колхозить, пусть это и не быстро будет. Но сначала нужно поставить точный диагноз.

larion:

типа по наследсву, память, тогда мб...

Весь интерьер в комнате спроектирован под дизайн этого усилителя. Надо добыть звук. Аутентичность нужна только внешнему виду.
