Ламповые усилители реальность и иллюзии

OrcaXXX:

Даже 6 квадратов для 36-й - не в коня корм.

В коня не в коня, а Манаков для 6п36с в триоде предлагал железо от ТС-180, это ПЛ45х21 т.е. примерно 9 квадратов.
Дык это ж уже совсем по феншую.
Шесть конечно не идеально, но пробовать уже можно.

larion, мне не для трансформаторов надо.

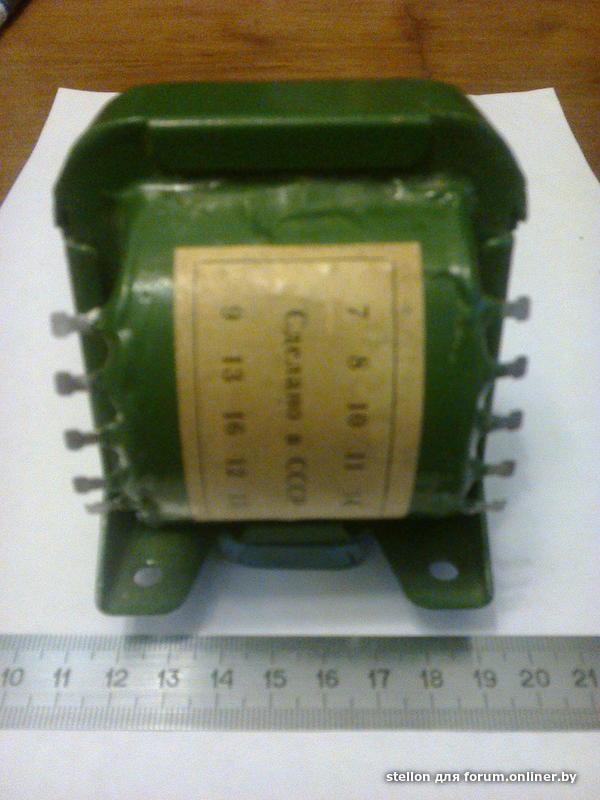

транс

типа да. это ШЛ20х25
размер окна 50х20мм
активная площадь сечения магнитопровода 4,4 см2

ViktorM:

но при этом упомянул лампу 6п45с, что странно. 36я, как мне думается, уже никак к этим трансам не подойдёт.

Да, с этими лампами к Вашим трансам можно даже не подходить. Гадание окончено.

Ну это тоже разновидность иллюзий,оптическая... .На самом деле 6п14п отличная лампа для построения домашнего ХиФи усилителя,ни разу не хуже в звуке.Обе гораздо эффективнее в РР схемах использовать.

6п14п даже более правильный пентод для усиления в том смысле,что требования к драйверу у неё ниже ввиду малого смещения на упр.сетке.Внутреннее сопр. низкое в штатном включении для пентода такой мощности,но высокие крутизна х-ки и итоговое усиление.Короче,выгодная со всех сторон лампа для УНЧа.ЗЫ.Кстати,Audio Note на ней и РР и SE(2 шт.в параллель) делали.Красивые,как и другие их усилители.

stellon:

Согласен с oleg_s, r1 меньше 0,1Ri это уже нейкий экстремизьм

Экстремизм это когда Rакт>0,5Ri.

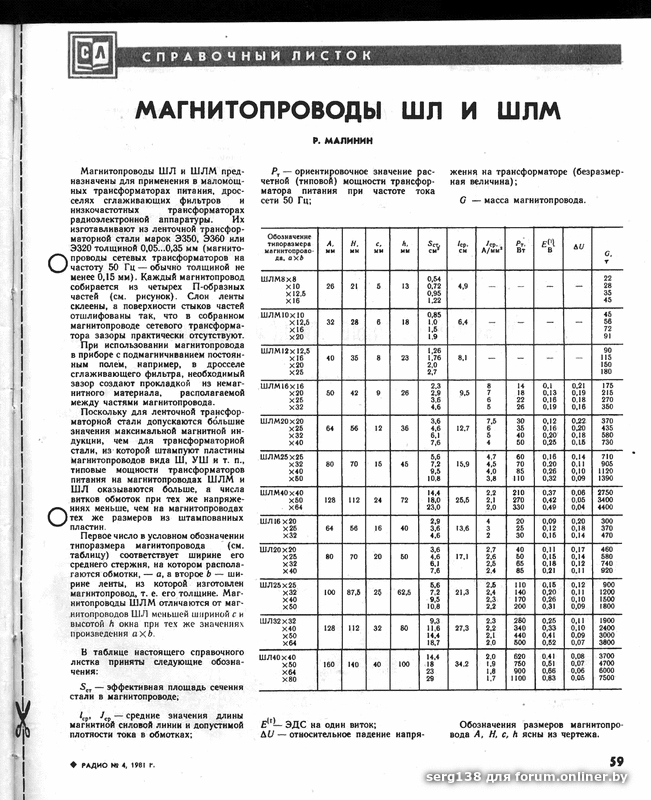

ViktorM, Да перемотал на них кучу силовиков и выходников, поэтому вот эта распечатка всегда под рукой .
Это для тех кто сам мотает, тому и надо знать все нюансы по железу.

serg138, спасибо за уточнение. Полезная табличка.

ViktorM:

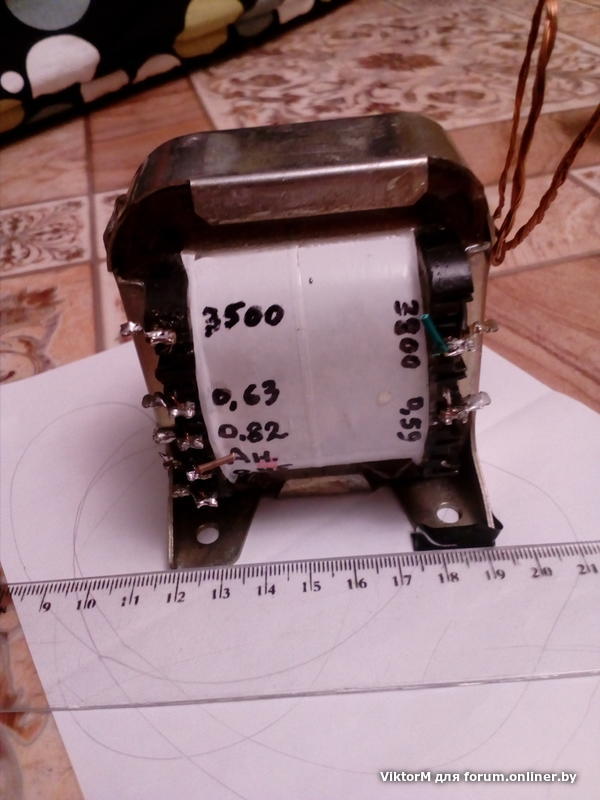

stellon, - кстати,транс по вашей ссылке - не мой. В моем трансе высота окна явно не 50мм. скорее всего 45, да.

Да, уже меня поправили.
Но окончательные выводы по применению с 6п36с и 6п45с неизменны.
Вот ещё и OrcaXXX ругается:

Экстремизм это когда Rакт>0,5Ri.

Очередной вопрос.
Приехали лампы 77года, не б.у. 6п31с и 6н9с. Хочу проверить на работоспособность, все же 70е годы.
На сколько я знаю их нужно прокалить чуть, для начала.
Правильно ли будет сделать так?:
1. беру свой готовый БП, от своего ламповика.
2. Подключаю все ноги от лампы, кроме Анода, на массу, анод на анодное, не включаю. Включаю на пол часика накал. Прокаливаю. Потом подаю анодное, не полное, и так по пол часа или по часу (Николай примерно так объяснял), грею каждую лампу.
3. Как сделать анодное - регулируемым? ))

Всё можно сделать прямо в готовой схеме. Просто подать накал минут на 5-10, а потом анодное через резистор (если по другому никак) , через 30 минут подать полное анодное. Большей мороки с этим "антиквариатом" учинять не стоит.
А дальше пусть музыку играют. И сидеть так сутки. Ку. (с)

ещё можно здесь http://wap.hiend.borda.ru/?1-1-0-00000232-000-20-0 всякой бороды почитать

OrcaXXX:

Кстати, из таблички serg138 видно что сердечники трансформаторов делались из разного железа - Э320, Э350 и Э360. И если взять первое и последнее, то графики намагниченности у них совсем не одинаковые.
Для примера, в ТВЗ1-6, переделанном под однотакт (зазор 0,1мм), замена родного железа на железо от ТП60-5, дало увеличение индуктивности первички с 13Н до 21Н.

Да, чем выше начальная магнитная проницаемость железа, тем большую получим индуктивность первичной обмотки.
Кстати, в табличке не хватает одной полезной колонки - средняя длина витка, хотя, она и считается легко.
