mixing-mastering:

так классика же, из "радиолюбителя" 60-х, - что там такого "рассчитанного"?

Покажите плз).

mixing-mastering:

оспаде

Где источник тока?

Никакой конкретики)

Ну это же считается и не так все просто.

Добрый_Дедушка:

А тембраблок? ... он как обязателен в нашем деле? Полагал, что на нем можно съэкономить)))

Да как раз обязателен. Уперся человек и все тут.
Хочу говорит регулятор.
Пришлось считать.

Тяжелее было с регулятором тембра: он рассчитывается на определённый входной и выходной импеданс. И если соблюсти выходной импеданс - небольшая проблема, то вот входной есть проблема. Но, в любом случае, расчёты сделаны, осталась сборка.

Выяснилось, что параметры темброблока резко изменяются при уменьшении сопротивления нагрузки. В варианте с полевиком это легко исправимо (каскодная схема, можно разбить потенциалы и обеспечить комфортные 5В для верхнего транзистора). В ламповом варианте 5В - это крайне мало, каскода нет, способ внешнего смещения не даёт такого большого входного импеданса.

Попробуем отмоделировать это в LTSpice.

Добрый_Дедушка:

Ну погляди тогда... как правильно букафки, ставить нада.

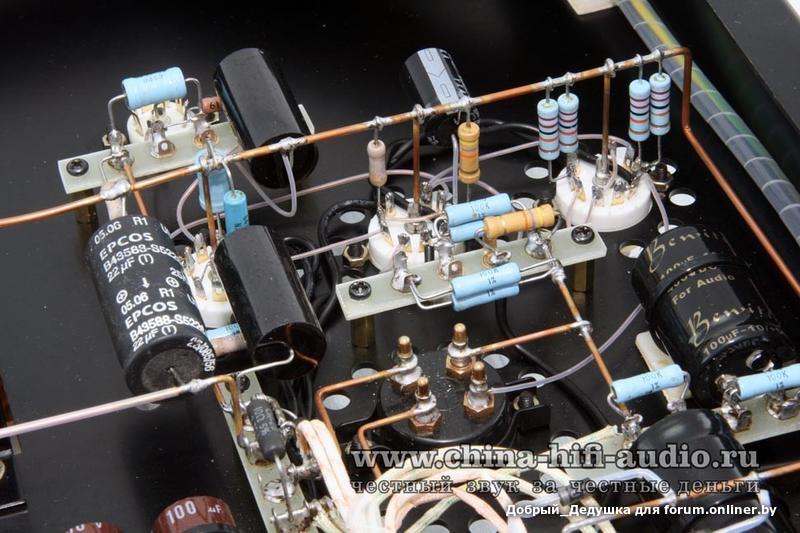

фото: правильный навесной монтаж схемы лампового УНЧ

Мы начали собирать свои ламповые усили с печатных плат ( рисовали рейсфедером дорожки лаком для ногтей, травили хлорным железом из радиомагазина, смывали ацетоном, сверлили небольшим моторчиком с латунным цанговым патроном от часовой отвертки патроном) На фото моторчик на подоконнике: https://forum.onliner.by/viewtopic.php?t=15946879&p=96901748#p96901748
каменные УНЧ также на платах: https://forum.onliner.by/viewtopic.php?t=5553999&p=97244330#p97244330

А вот последние ламповики уже "Навесным" ,как на нашем фото -- https://forum.onliner.by/viewtopic.php?t=204267&p=97629412#p97629412
И каменный класса А тоже "Навесным" на КТ602Б+КТ908А (схема Семынина)....

Практический ВЫВОД:
Усилители при навесном монтаже играют намного "более вязко-- жирнее и сочнее" (это понятно "для тех кто в танке" -- остальные "профанЫ!" только графики компьютерные -- как "лайки" друг другу шлют )

Доброму Деда! -- ВИВАТ!

Слава-Космонавт:

"профанЫ!" графики компьютерные -- как "лайки" друг другу шлют

Ну вот опять про графики Сами Вы...график

Слава-Космонавт:

"профанЫ!"

Обидели нах

Добрый_Дедушка:

Фонит ушной усилитель... Тихонечко, так фонит.Схема, по Васильичу, 6Н9П и 6П6С. Слышно только в наушниках в паузе. Земля и точка ввода на ALPS. Тот же эффект если землить на ёмкость БП. Если минус ёмкости БП кинуть на корпус, фон усиливается. Какие есть соображения? На стенде, получалась гробо вам тишина... но трансформатор был в стороне, на удалении 30см.

фото: самодельный ламповый предусилитель фонокорректор -- схема, по Васильичу на лампах 6Н9П и 6П6С

Добрый_Дедушка, вот ваш полный самодельный аудио-тракт:

]

oleg_s,

Пусь всегда будет солнце

За 52 - Б 52

stellon:

oleg_s:

Пусь всегда будет солнце

За 52 - Б 52

фигасе кофе с молоком горит...

PTAXA73:

Где источник тока?

с удовольствием почитаю в вашем исполении обоснование наличия источника тока, который нужно рассчитывать - в примитивном классическом регуляторе тембра(только, плз, без шаманских понятий "вовлеченность и микродинамика", от которых разит за версту дремучей аудиофильской ограниченностью)

Добрый_Дедушка:

Прошу помнить и обращаться согласно совести и воспитания.

Деда так инопланетянин жешь. ОНИ из другого измерения.
Не кипишуй у НИХ другая цивилизация.

stellon:

А это КОМУ?

ИМ
