Транзисторные усилители мощности

dyno:

Диапазон там 20-5000, можно нижнюю частоту увеличивать, но верхнюю сильно снижать не нужно.
1000-5000 например, или 1000-4000

Под смещением я имел в виду среднюю частоту регулировки... верхнюю частоту определяют резисторы R326, R327. После Ваших уточнений - можете VR3 установить на 20Hz и затем подобрать дополнительные резисторы , чтобы было 1000 , получится самая плавная регулировка))
При этом номинал дополнительных резисторов приблизительно 1,0kOhm))) , я на калькуляторе фильтры .... )))

Спасибо, понял. Так понимаю, можно поставить подстроечники 1К, и поставив потенциометром нужный вариант, подстроечником оч точно вывести.

dyno:

Спасибо, понял.

Если хотите ещё плавнее регулировку, то можно ещё уменьшить диапазон настройки и сверху. вроде верхний предел Вас устраивает 4000Hz.... для этого R326 & R327 можно заменить на 220 Ohm.

Этот регулятор сдвоенный участвует как в HPF так и в LPF, и переключатель после фильтра - выбор сигнала: FULL - HPF-LPF. по сему надо ли оба резистора менять?

Это басс-буст, работает когда включен lpf
Регулируется VR5

Буст не трогал, вдруг пригодится. Не про него речь.

YES-4M-SAB3 vs Параллакс
Доброго. Сегодня таки добрался до прослушки. Включил и прогрел свой YES-4M-SAB3. В тракте сетевой стример на базе ВВВ+Pure (USB) с линейным питанием, ЦАП AK4490, мини-мониторы Крылова Morel+Seas 6Ом. Музыка с Tidal и домашней фонотеки.

Результат даю в сравнении двух усилков, на свой вкус.

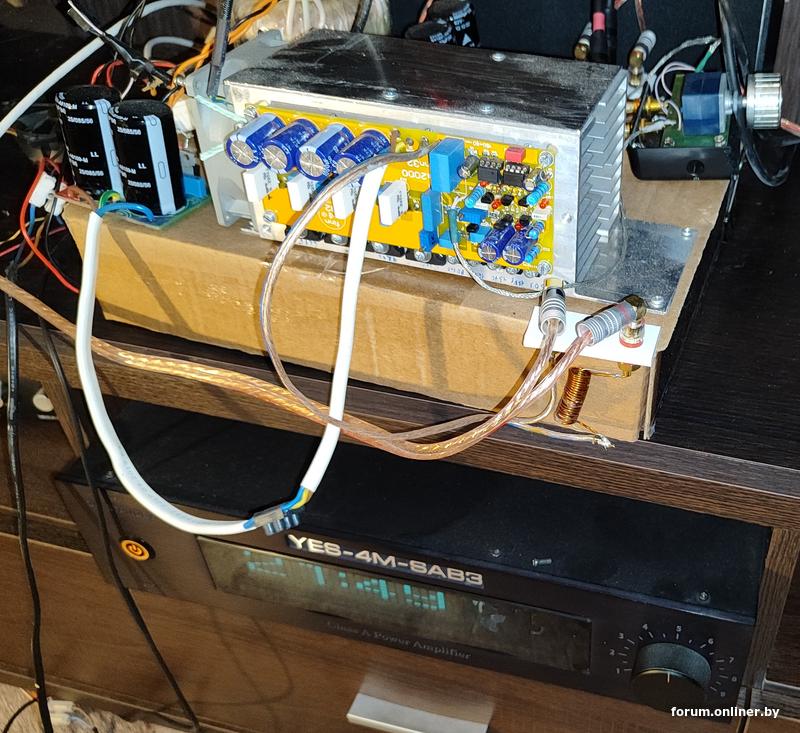

После прослушки своего тестового плей-листа, включил и прогрел минут 20 Параллакс. Прослушивал те же треки. Громкость конечно надо было бы по микрофону выставить, но сделал на глаз. Музыка в основном спокойная, с вокалом, пару треков динамичных (для баса в основном).

Параллакс оставил приятное впечатление. Динамика и детальность на месте, ширина сцены отличная, глубина сцены приемлемая, отнесу его к категории "светлых", по типу подачи. Бас в сравнении не такой глубокий (но тут может вопросы к YES), немного грубоват на верхней середине, и не так деликатен на ВЧ. В остальном всё оч прилично, но менять не стану. YES больше заходит в моём тракте, густой и комфортный звук, скорее "темная" подача, но меня устраивает на 99% наверное. Предпочитаю обволакивающую теплую волну, чем густой прохладный душ.

Продавать Параллакс или нет - подумаю, может и останется в детской, вместо Худа.

UPD
Ну что же, уселся поудобнее, послушал с пристрастием. Прихожу к выводу, что такой эффект дает отсутствие привычных искажений (гармоник). Звук получается оч чистый, аж непривычно. Возможно в таком случае как раз и наступает тот порог, когда качество записи действительно становится важным. Это как протер запотевшее стекло, и солнце резануло по глазам всей силой.

Низкие голоса избавляются от хрипотцы и призвуков (что обычно считается богатым тембром), и начинают звучать как-бы выше. Высокие голоса без смягчающих гармоник становятся резковатыми, но это скорее их истинное звучание (может подчеркиваться той самой не очень качественной записью/файлом).

Неожиданно, что скажешь. А это часто пугает, и заставляет искать черную кошку в темной комнате...

В общем доведу ток покоя до 150мА и погрею ещё подольше (вроде как шум в акустике уже пропал, ХЗ что повлияло, может и ALPS). Ну а уж потом нужно принимать решение, устроит ли такой скальпель, или вернутся к своему привычному кухонному ножу.

Нет, сравнивал я его с YES-4M-SAB3.
Худ просто реально печка, не хочу его , тем более на вторичном месте, где особо не оценят.

Вот именно - другой.
Поэтому собрал YES. Параллакс хотелось попробовать как особый тип усилителя, сверхлинейный.
Но не зашёл, хотя рекомендуют ток покоя снизить, сейчас около 240мА на пару. Измеряется будет хуже, но звук улучшится. Середина сейчас отличная у Параллакса, но этого мало.

Вы уверены, что знаете, куда я копаю? )))
Ваше сравнение с Д-классом не совсем понятно, про Д речь не шла. У меня был Д, клон n-core из Украины, но не зашел по ВЧ совсем...
Никитина слушал как-то давно, доработанный, в принципе добротно. Но я не особо верю, что 3 палки смогут удивить... Если только А-класс, но опять печка... Тут я ламповый предпочту наверное.

Параллакс тоже бы настроить ток покоя по спектру искажений, ибо отличная середина не бывает просто так, возможно потенциал не реализовал...

V_R_L:

печатление что в сторону СЛ, глубокоОС-я

Не знаю, является ли YES4M таковым, но нет, не туда. YES выбрал за экономичный класс А, ну и КИТ можно было заказать, чтоб не парится у нас в РБ с поиском оригинальных деталей за вменяемый прайс.
Параллакс уже писал почему решил попробовать, ну и он компактнее.

Д имеет свою нишу, и умеет даже петь, у меня в машине 6 каналов + саб - всё на Д-классе. Но в сравнении дома он не потянул, хотя и не ТОПовая версия была. Он скорее для тех, кому НЧ важнее вокала и эмбиенса. В машине он компактен и не прожорлив, мало греется, поэтому и прижился.
