Транзисторные усилители мощности

Мы с Вами не ошиблись. Сигнал на входе усилителей мощности шунтируется транзисторами, в случае чего ...

Думаю керамика более уместна

Керамические дешевле, чем танталовые .

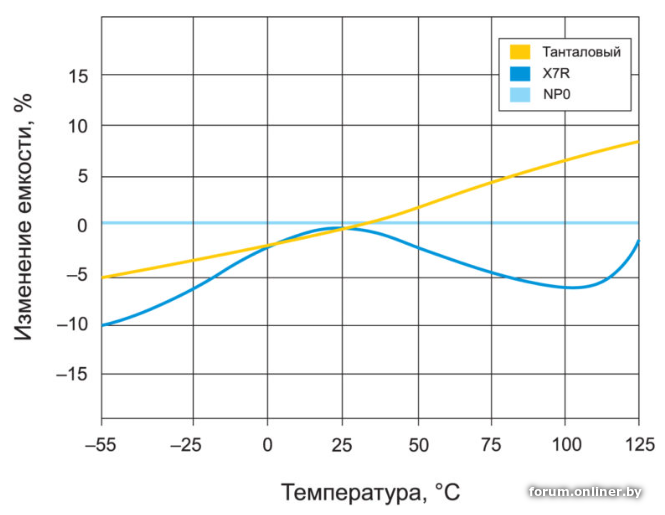

X7R лучше по температуре

У танталовых при высокой температуре емкость увеличивается и задержка защиты увеличивается, а нам это не надо)))

Ну если ещё глубже глянуть, то с ростом температуры порог чувствительности защиты снижается (транзистор Q116). Верхняя рабочая и у танталового и у X7R одинаковая 125⁰С, если хотите более высокую, то поищите X8R у них150⁰С

dyno, только учти, что X7R нужно выбирать с большим запасом по напряжению, т.к. номинальная емкость указывается при малом напряжении поляризации. А под номинальным напряжением останется 15 - 20% от емкости. Или брать емкость с запасом.

В этом месте напряжение на конденсаторе не может достигать и 1V )))
А вообще керамические более стабильно держат емкость от напряжения на нем конденсаторы с большим типоразмером, обычно они и более высоковольтные.
Но , повторяю, в этом месте не может возникать большое напряжение на конденсаторе.

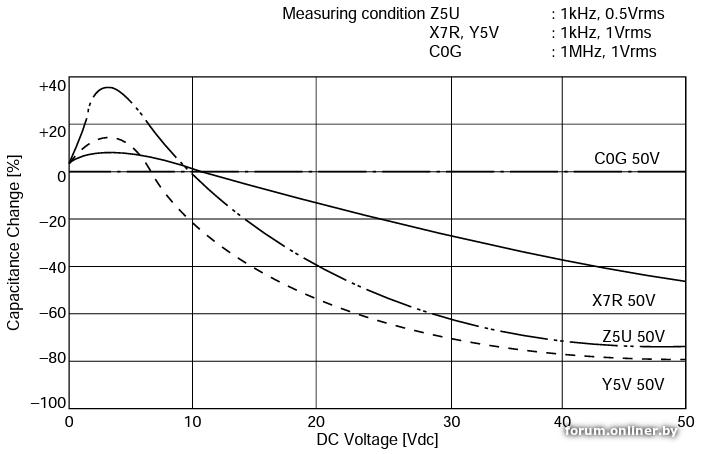

Вот график зависимости изменения емкости от приложенного напряжения (muRata для их 50V конденсаторов) При 50V у X7R остается около 57%.

dyno:

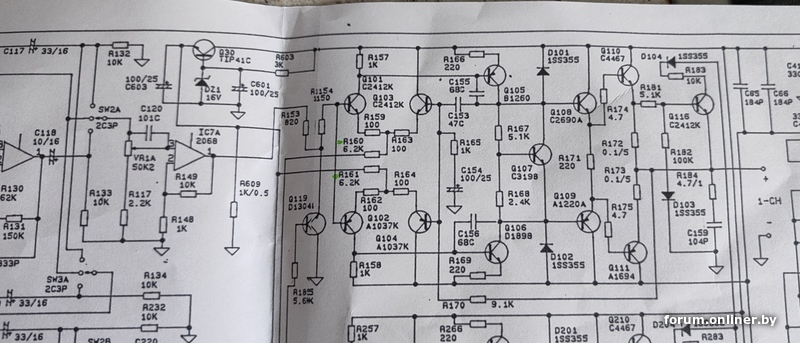

Мучаю автомобильный усил, вроде как по схеме Ланзара.

Ещё один вопросик. Чтобы снизить Кус, самым простым видится погасить уровень сигнала на входе в УМ. В данном случае это либо R153 820ом, либо R154 150ом.
Думаю R154 больше подходит.
ЗЫ Видел такое в других усилителях, когда после ОУ сигнал перед следующим каскадом душится резистором порядка 5-7 кОм.

oleg_s:

R149 10K заменить на 5К

Спасибо, но там уже 3,3К. Но хотелось бы ещё. Предлагали люди уменьшить до 2,2К и до 1К даже, но пока наверное нет.

dyno, а во сколько раз хотите снтзить?

dyno:

oleg_s:

R149 10K заменить на 5К

Спасибо, но там уже 3,3К. Но хотелось бы ещё. Предлагали люди уменьшить до 2,2К и до 1К даже, но пока наверное нет.

Думаю R149 уменьшать не следует, лучше увеличивать номинал R148...
