Тема другая была .
Но вам зачем-то надо было отметиться . Весьма странно - сборкой ( якобы) того, что дешевле и проще купить .
-
# 20 августа 2023 21:41
-
Senior MemberофлайнSenior Member
14327
17 лет на сайте
пользователь #14586914327# 20 августа 2023 21:43 Редактировалось dyno, 2 раз(а).Поставил 2.1К+ подстроечник на 200R. Выставил 4.5мВ на пару. Тестирую.
Мои Боги меня рабом не называли. -
Senior MemberофлайнSenior Member
16875
17 лет на сайте
пользователь #14830416875# 21 августа 2023 00:09Скоро мы узнаем, чья это цифровая подпись...
Добавлено спустя 4 минуты 14 секундandrejj-medan:
есть Накамичи РА-5, он полуОСник, т.е. УН с ОС,УМ без.
А вот тот Электрокомпаниет наоборот, весь без общей ОС до УМ.
Добавлено спустя 1 минута 44 секундыЧто еще раз подтверждает, что хорошо может быть по разному. И это тоже хорошо.
Собрать стадо из баранов легко — трудно собрать стадо из кошек. (С.Капица) -
# 21 августа 2023 10:09 Редактировалось andrejj-medan, 1 раз.
larion:
А вот тот Электрокомпаниет наоборот, весь без общей ОС до УМ.
обана! это как? УМ это усилитель тока с Ку по U=1, что и сделано а РА-5. Чтобы в УМ, сделать ОС, должен быть запас по Ку, где его берут? Или это должен быть УНЧ, с большим Ку, переведённый в повторитель. Но такие схемы, достаточно неустойчивы, могут "подзвякивать" . Кака они реализовали УМ? То что УН без ОС это хорошо, одобрям.)) Должен хорошо звучать.
Я всегда делаю только то, что мне нравится -
Senior MemberофлайнSenior Member
16875
17 лет на сайте
пользователь #14830416875# 21 августа 2023 13:08 Редактировалось larion, 1 раз.А что, если до УМ нет общих ОС, то сам он обязательно должен быть без усиления по напряжению? Или если и ток и напряжение усиливает, то это уже не УМ?
Добавлено спустя 9 минут 10 секундДел. Не для постоянного обозрения было показано.
Добавлено спустя 3 минуты 5 секундandrejj-medan:
Должен хорошо звучать
Да. Но...В аудио нет ничего однозначного, так и тут...
Собрать стадо из баранов легко — трудно собрать стадо из кошек. (С.Капица) -
# 21 августа 2023 13:50
larion:
andrejj-medan:
Кака они реализовали УМ?В основе известная четырехкаскадная схема Оталы...
larion:
Ок, первый каскад покажу по случаю 108-и страниц... 108 четок...
прости дорогой, какой же это УМ , в противовес РА-5!!! ? Это УНЧ с двума ДК, второй, видимо, с токовым зеркалом, а потом ОКол.,или ОСток.)) Это классический УНЧ охваченный ОООС. Всё как у всех и везде
Я всегда делаю только то, что мне нравится -
Senior MemberофлайнSenior Member
16875
17 лет на сайте
пользователь #14830416875# 21 августа 2023 13:54andrejj-medan:
Это УНЧ с двума ДК
Нет.
andrejj-medan:
в противовес РА-5!!! ?
Нет. Этот до Компаниет сильно не дорос
.Собрать стадо из баранов легко — трудно собрать стадо из кошек. (С.Капица) -
# 21 августа 2023 13:54
larion:
Или если и ток и напряжение усиливает, то это уже не УМ?
это структурное название на общей простыни. )) Можно и отдельной коробкой вынести с тем же названием)). И пожалуйста не юли. Не люблю скользоту.
Я всегда делаю только то, что мне нравится -
Senior MemberофлайнSenior Member
16875
17 лет на сайте
пользователь #14830416875# 21 августа 2023 13:56Да нет, тут все просто и в самом определении-УМ. Так что не скользи...
Добавлено спустя 1 минута 6 секундСтруктурное название общей простыни отдельная коробка..ахаха...
Собрать стадо из баранов легко — трудно собрать стадо из кошек. (С.Капица) -
# 21 августа 2023 14:01
larion:
Нет. Этот до Компаниет сильно не дорос
речь шла о построении принципиальной схемы, УНЧ состоит из УН и УМ. Всё. Для меня, тема закрыта. Пустое балабольство на несколько страниц, без меня.
Я всегда делаю только то, что мне нравится -
Senior MemberофлайнSenior Member
16875
17 лет на сайте
пользователь #14830416875# 21 августа 2023 14:29 Редактировалось larion, 1 раз.Ну мы видимо о разном. Если ты заметил (а трудно не заметить), то Компаниет это полный усилитель и я определенно написал выше...
larion:
без общей ОС до УМ
Там длинная схема до него, включая вх. усилитель и несколько промежуточных каскадов с преобразованием баланс\не баланс и наоборот. Все без ОООС. Входной усил с интегратором для поддержки нуля по DC.
РА-5 это стандртный модерн. Линн, в котором ВК выведен за скобки общей ОС, если я правильный SM скачал, чет он странный. Есть похожее решение в Densen, только там классический повтритель (ОК) на конце. Ну и что, вариации на тему...
Спорить тут и не о чем, просто интересно, что бывает и так, и это конечно по другому звучит. А может и не просто, если кому хочется перенять часть такого такого решения, как в Electrocompaniet. Полностью повторить вряд ли кто захочет\сможет.
Собрать стадо из баранов легко — трудно собрать стадо из кошек. (С.Капица) -
-
Senior MemberофлайнSenior Member
16875
17 лет на сайте
пользователь #14830416875# 22 августа 2023 15:25Это все мернизированный Линн в вариациях. Я ничего не имею против, эти схемы могут нормально работать (про звук конечно), причем в разных реализациях. Много и унылых усилителей по этой схемотехнике. Откуда заведена ОС естественно будет в опр. мере определять результат, ну тут уж кому чего нада.
Добавлено спустя 4 минуты 45 секундВерсия от конторы под названием Densen ...
Собрать стадо из баранов легко — трудно собрать стадо из кошек. (С.Капица) -
Senior MemberофлайнSenior Member
14327
17 лет на сайте
пользователь #14586914327# 22 августа 2023 20:18 Редактировалось dyno, 2 раз(а).dyno:

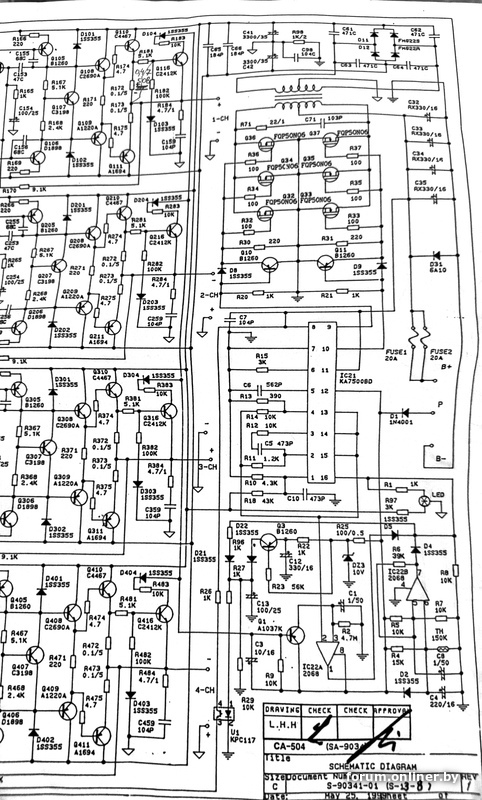

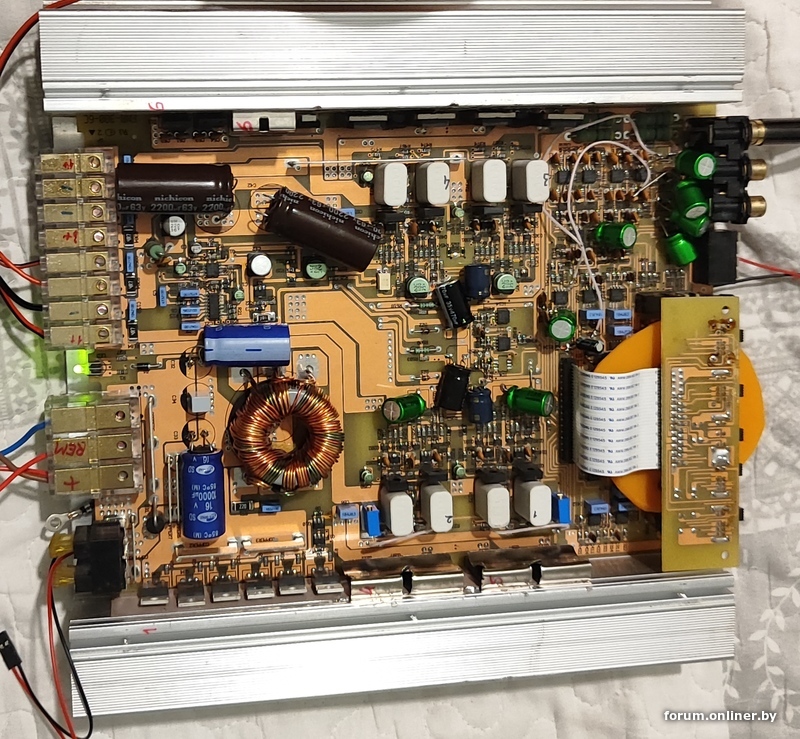

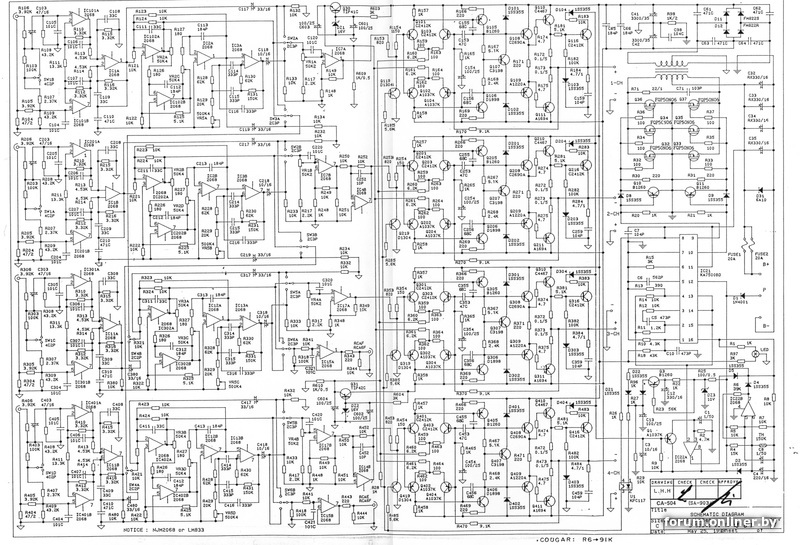

Мучаю автомобильный усил, вроде как по схеме Лазара.

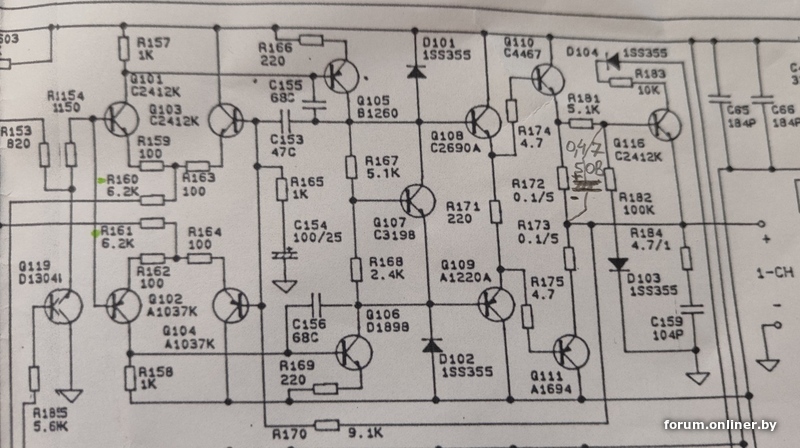

Посмотрел падение на R172, 173 - 0В. Хотелось бы немного увеличить. Так понимаю, нужно R168 заменить на 1-1.5к + подстроечные на 4,7К например?
Возвращаясь к напечатанному. На схеме не отражен один конденсатор, от точки соединения между R181 5.1К и R182 100К к точке соединения резисторов R171 и R172. Электролит полярный 0,47мкФ 50В.
Его можно поставить пленочным, или биполярный электролит, или нужен именно полярный? Увеличение до 1мкФ чем чревато?
Мои Боги меня рабом не называли. -
Senior MemberофлайнSenior Member
2058
13 лет на сайте
пользователь #7880932058# 22 августа 2023 20:41 Редактировалось TypTop, 2 раз(а).dyno, всей схемы не видно (куда идет цепь с анода D104?) , но предполагаю, что сей конденсатор обеспечивает задержку срабатывания защиты при перегрузке выходного каскада по току. Увеличение номинала увеличит время задержки - это чревато)))
...альбо нічога, акрамя праўды. highend@engineer.com -
Senior MemberофлайнSenior Member
14327
17 лет на сайте
пользователь #14586914327# 22 августа 2023 20:50 Редактировалось dyno, 3 раз(а).Увеличение до 1мкФ планировалось только потому, что не факт что найду качественные 0,47мкФ. Замена на пленку без проблем, 0,47мкФ нынче весьма компактны, но вот не повлияет ли на что...
Мои Боги меня рабом не называли. -
Senior MemberофлайнSenior Member
2058
13 лет на сайте
пользователь #7880932058# 22 августа 2023 20:59 Редактировалось TypTop, 2 раз(а).Схема по прежнему не полная))) что там после оптрона внизу )))...не важно , я почти уверен про защиту...
Пленку можно. Отсутствие конденсатора может приводить к ложным срабатываниям защиты......альбо нічога, акрамя праўды. highend@engineer.com -
Senior MemberофлайнSenior Member
14327
17 лет на сайте
пользователь #14586914327# 22 августа 2023 21:06 Редактировалось dyno, 4 раз(а).Спасибо, в принципе согласен. Думал может какая обратная связь, там не схалтуришь...
А тут наверное даже керамика сгодится X7R или тантал, не?
Мои Боги меня рабом не называли. -
Senior MemberофлайнSenior Member
2058
13 лет на сайте
пользователь #7880932058...альбо нічога, акрамя праўды. highend@engineer.com -
Senior MemberофлайнSenior Member
14327
17 лет на сайте
пользователь #14586914327
