larion:К исправному состоянию вернул, но осадочек остался...
А что случилось, если не секрет? Помню, лет, видимо восемь, назад, был у вас в шууруме, слушал. Приятное впечатление осталось. А что сейчас с бизнесом, усилители, АС?
|
офлайн
andrejj-medan
Senior Member
|
|
|
6676 |
14 лет на сайте Город:
|
larion:К исправному состоянию вернул, но осадочек остался...
А что случилось, если не секрет? Помню, лет, видимо восемь, назад, был у вас в шууруме, слушал. Приятное впечатление осталось. А что сейчас с бизнесом, усилители, АС?
Если на Беларускай (улице), то это уже не восемь лет, время летит....А что сейчас, никому ничего не нада. Да не сейчас, а давно уже..:
Зламауся. Не сам узмацнядьник; а схема защиты, точнее схема выдачи команды, дальше там на ПЛИС все заведено через промежуточную логику..
Не, по звуку он хороший, но....
В принципе могу к ширикам сейчас подключить. Исходя из его зв. Свойств, должно нормально срастись...
|
офлайн
Слава-Космонавт
Senior Member
|
|
|
3377 |
9 лет на сайте Город:
|

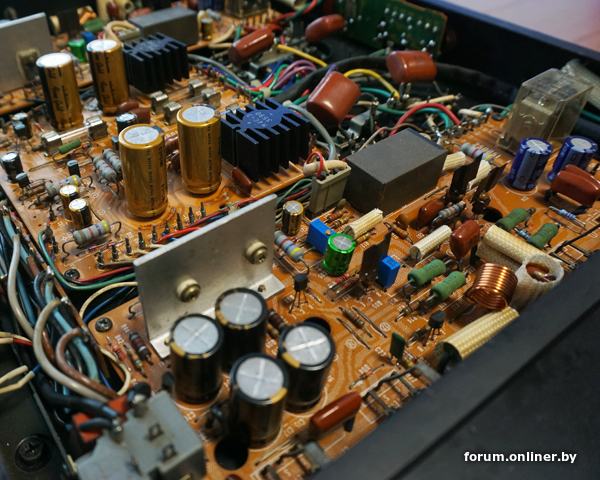

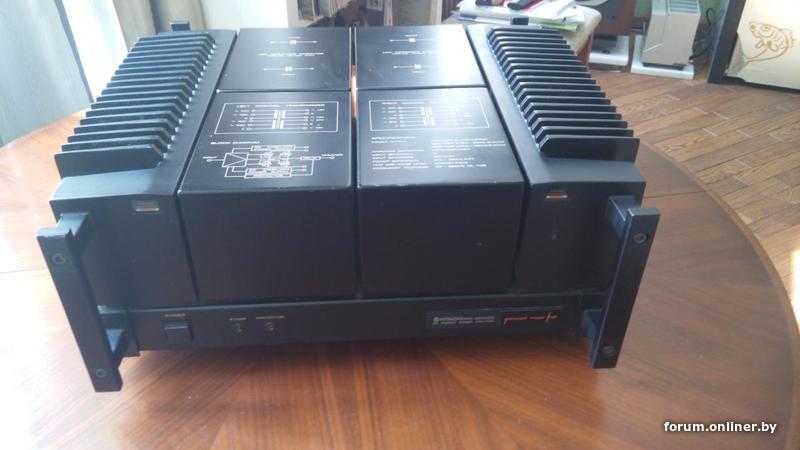

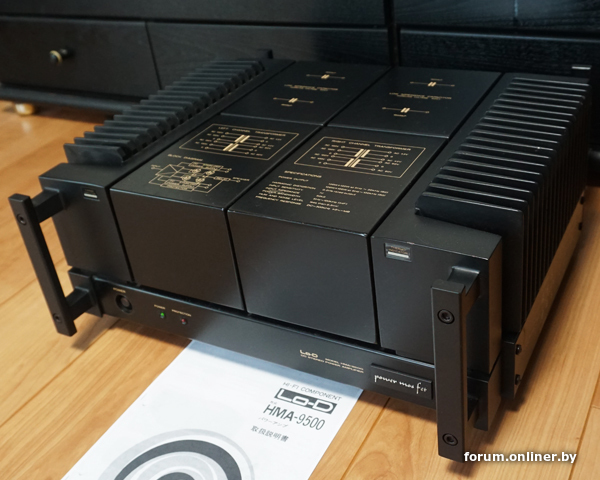

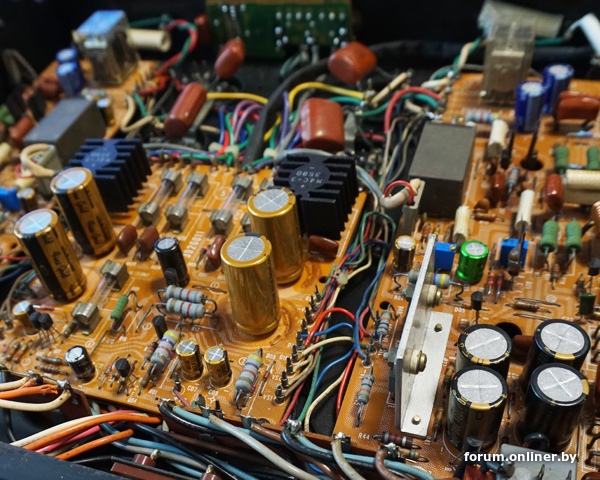

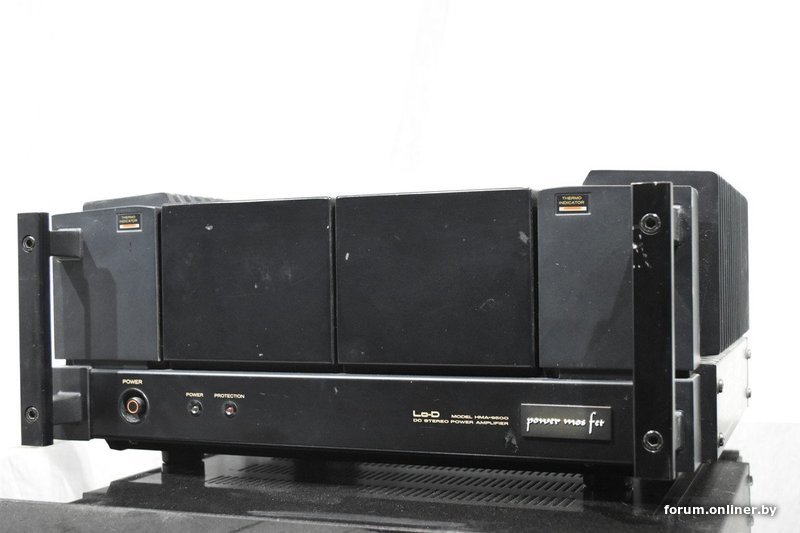

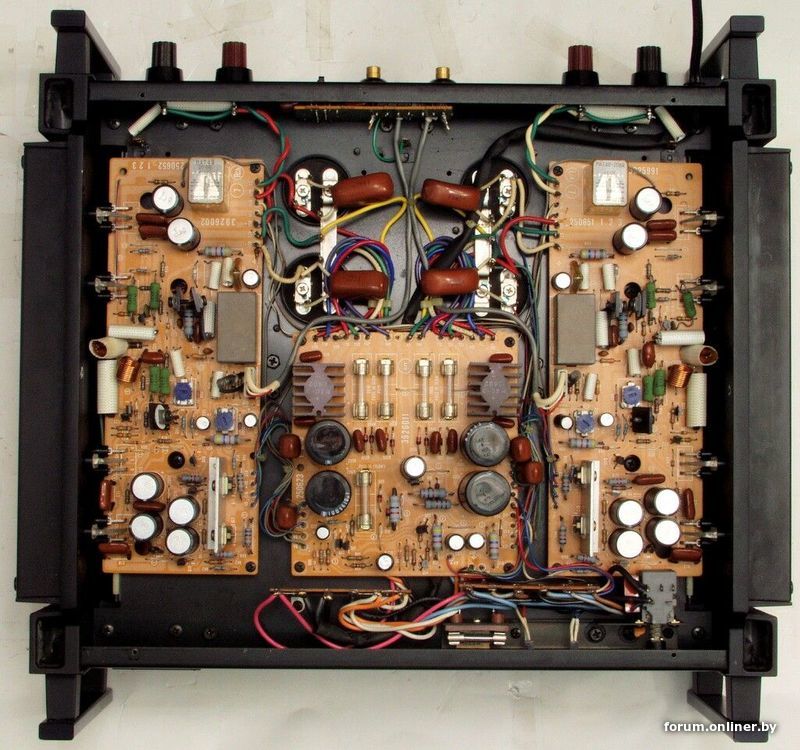

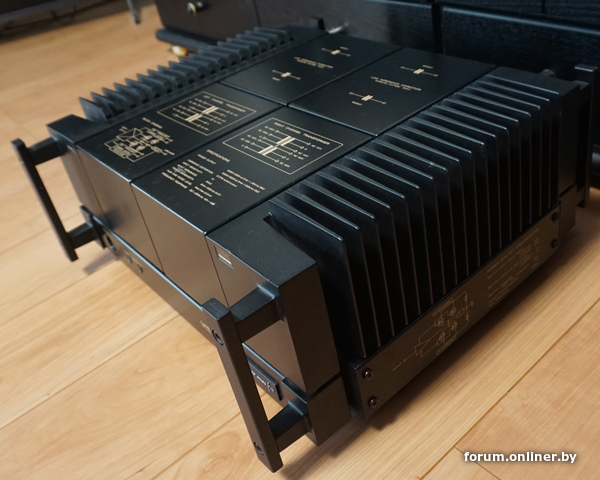

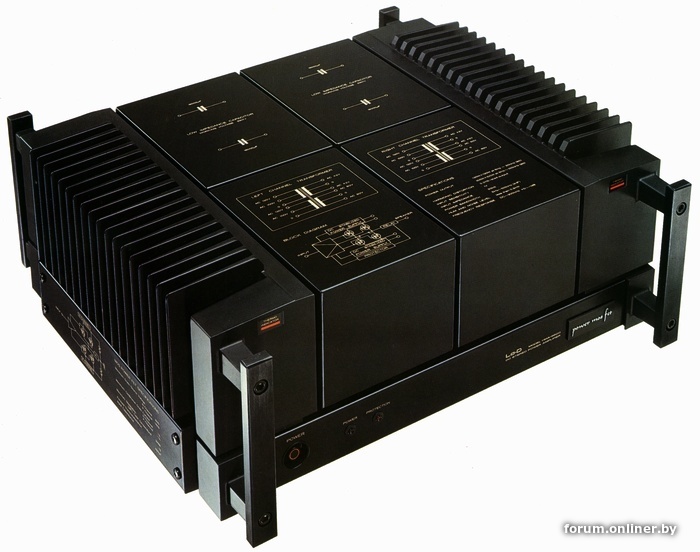

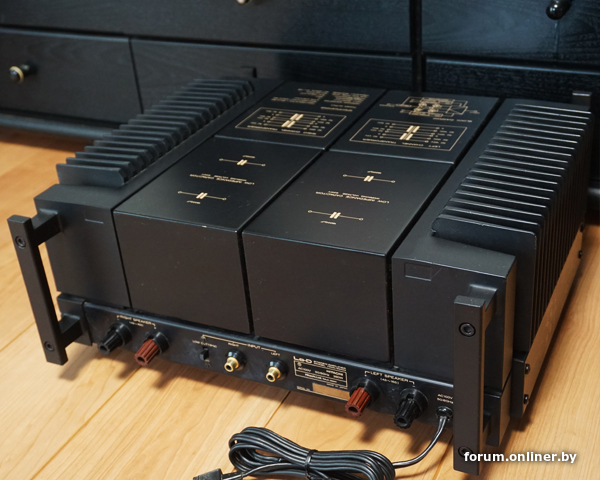

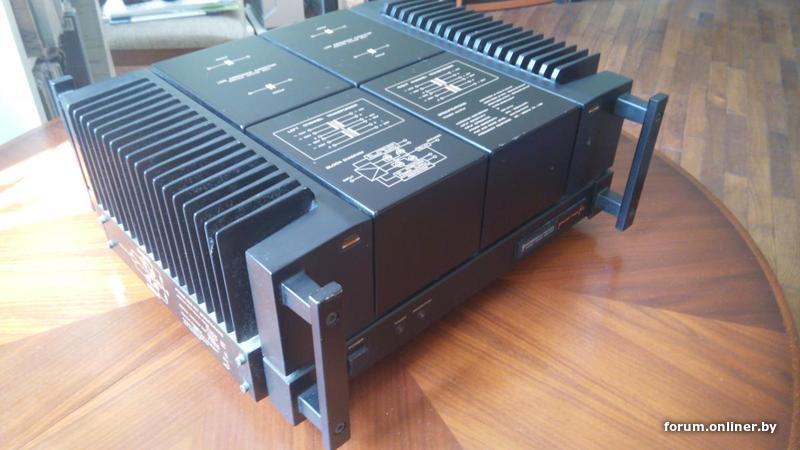

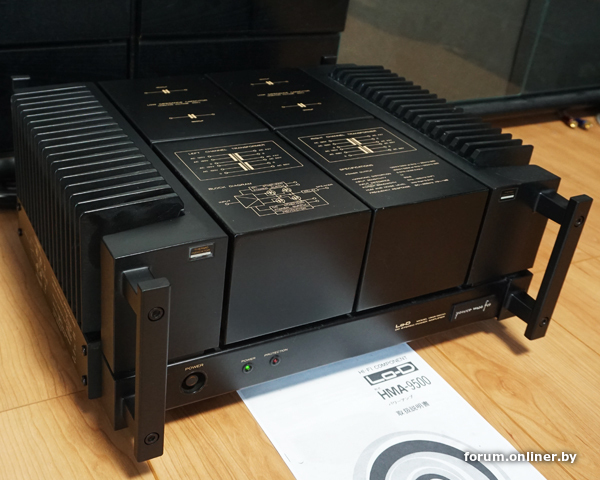

Собрал в Интернет фото транзисторного усилителя, оконечника от Hitachi 1977 года выпуска, Lo-D HMA-9500, просто невероятного форм/фактора и полевой концепции --
может весьма пригодиться для наших радиолюбителей / самодельщиков.

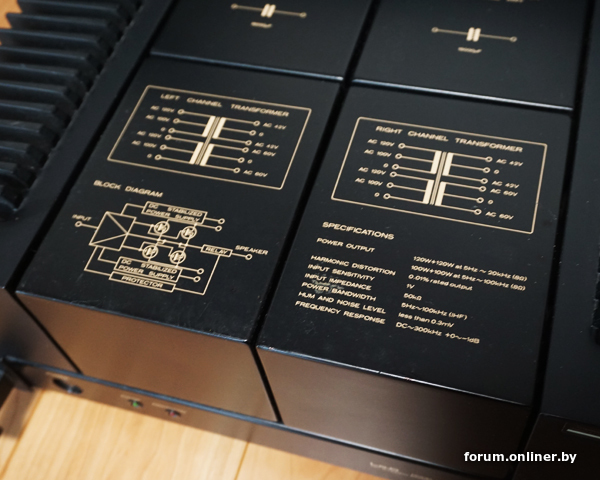

Частотная характеристика:
-- Постоянный ток ~ 100 кГц + 0 -0,5 дБ
-- Постоянный ток ~ 300 кГц + 0 -1 дБ
-- НЧ: 3 Гц ~ 300 кГц + 0 -1 дБ
Входная чувствительность/импеданс --1 В/50 кОм
Разделение каналов (короткий вход) -- 85 дБ (от 5 Гц до 100 кГц), 95 дБ (от 5 Гц до 20 кГц)
Серийный (короткий ввод) -- 110 дБ
Коэффициент демпфирования -- 70 (5 Гц ~ 20 кГц)
Оптимальное сопротивление нагрузки -- 4 Ом ~ 16 Ом
Напряжение питания -- 100 В переменного тока, 50 Гц/60 Гц
Номинальная потребляемая мощность -- 350 Вт
Внешние размеры -- Ширина 435x Высота 192x Глубина 410 мм
Масса -- 28 кг

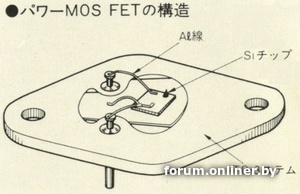

Первый стереоусилитель мощности на мощных МОП-транзисторах.
MOS FET принимается в качестве усиливающего элемента силового каскада.
По сравнению с обычными полевыми МОП-транзисторами со слабым сигналом этот мощный МОП-транзистор имеет высокий коэффициент усиления (взаимную индуктивность) и хорошую линейность. Более того, он имеет превосходные более чем на порядок высокочастотные характеристики по сравнению с биполярными транзисторами. Кроме того, скорость переключения высока в зависимости от принципа работы. Он более устойчив к электрическому пробою, чем силовые транзисторы, и позволяет упростить схему защиты усилителя. Поскольку входные характеристики являются характеристиками усиления, схема смещения проще, чем у полевого транзистора с характеристиками обеднения. При использовании в качестве аудиоусилителя в дополнительной сервисной схеме его можно использовать как двухтактный усилитель с меньшими искажениями по сравнению с усилителем на силовом транзисторе.

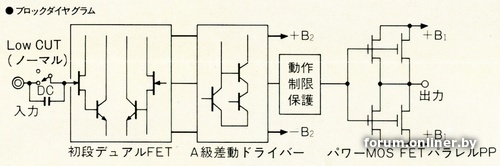

Конфигурация схемы состоит из дифференциального усилителя в первом каскаде и дифференциального усилителя во втором каскаде со схемой токового зеркала в качестве нагрузки.
Мощный полевой МОП-транзистор имеет большую крутизну, хорошую линейность и частотные характеристики, большой коэффициент усиления по мощности и хорошую однородность дополнительных эксплуатационных характеристик канала N и канала P, что приводит к простой трехкаскадной конфигурации схемы, включая каскад усилителя мощности. Конфигурация усилителя постоянного тока без конденсатора внутри контура NFB и без входного конденсатора используется для устранения компонентов, ухудшающих качество звука, и обеспечения более точной передачи сигнала.
Наводки устраняются за счет установки силовых трансформаторов независимо с левой и правой сторон секции питания и настройки схемы выпрямления и сглаживания каскада усилителя мощности и стабилизации питания для малых сигналов независимо с левой и правой сторон.
Кроме того, чтобы уменьшить помехи между левым и правым каналами, он разработан с симметричным разделением входа/выхода. Использует позолоченный входной контактный разъем.


Мучаю автомобильный усил, вроде как по схеме Лазара.
Посмотрел падение на R172, 173 - 0В. Хотелось бы немного увеличить. Так понимаю, нужно R168 заменить на 1-1.5к + подстроечные на 4,7К например?

Да, но это может быть не единственная причина в схеме термостабилизации. Он же УПТ. И нужна осторожность. сначала лучше потенциометр поставить в значение, близкое к значению резистора, который он заменил, и дальше плавно...
Усь рабочий, поёт. Просто в бюджетных обычно ток покоя минмальный или отсутствует, чтоб радиатор не раздувать.
Спасибо. Про осторожность понятно.
Транзисторы А1694 С4467, какой минимальный ток покоя им можете посоветовать?
Ещё советуют увеличить R170 до 33К, не совсем понимаю, усь при этом станет тише/громче играть, или так же?
Нет, как правило 15-30ма на каждую пару всегда есть, чтобы преодолеть ступеньку. Исключения бывают (Квод например) и некоторые любительские схемы, но это редко. Тип транзисторов ток не определяет, но в ряде случаев может возникнуть вопрос устойчивости, как правило в схемах, где есть предпосылки к нестабильности. Отсутсвие возбуда при новых режимах проверить не лишнее.
dyno:щё советуют увеличить R170 до 33К, не совсем понимаю, усь при этом станет тише/громче играть, или так же?
Громче. Это делитель R170\R165 в цепи ОС, определяющий Ку по напр. И глубину общей ОС. Если советуют, возможно и были вопросы по устойчивости... ![]()
larion:Нет, как правило 15-30ма на каждую пару всегда есть
В автомобильных это далеко не всегда. И вот живой пример в руках - ноль.
Громче не надо, оставлю как есть, а со стабильностью не было проблем, это заводская настройка такая.
Ток такой чтоб выставить, нужно 5-6мВ отловить...
Ну, в автомобильных можно вообще этим вопросом пренебречь. Там не "ступеньку" ловить, а неровности дороги и камни...
dyno:Ток такой чтоб выставить, нужно 5-6мВ отловить...
Обычного мультиметра достаточно.
Эта схема в вариациях много где. В Ротел 30ма на каждую пару транзисторв ВК, а в Крелл чистый клласс А и принудительное охлаждение. Ну и БП соотв. В авто пофиг.
Ну да. Да и при 30ма недалеко ушел...
Так а чего, Агеевский первый тоже с нулевыми токами работал и вполне. А уж для авто выше крыши...
По жизни сталкивался с уходом резисторов в обрыв, причем один случай - это металопленка импортная... Я к тому, что R167 и его монтаж должены быть надежными ... иначе ток покоя может....
Верхний резистор R167. Если его закоротить, то падение напряжения на Q107 ьудет приблизительно равно Ueb, совершенно безопасно, а вот разрывать его нельзя..
Нижний R168 нельзя закорачивать
167 запаян постоянный, его никто трогать не собирался. 168 при обрыве ничего не спровоцирует, ток покоя будет 0.
Слава-Космонавт:просто невероятного форм/фактора и полевой концепции --
может весьма пригодиться для наших радиолюбителей / самодельщиков.
Интересно другое .
Есть развитие усилителя ?
Если все настолько шоколадно, почему не делают до сих пор ?)
И да, таки обратная связь на весь усилитель вроде как просматривается .
В отличие от полубезосников Н.Пасса
|
офлайн
andrejj-medan
Senior Member
|
|
|
6676 |
14 лет на сайте Город:
|
3699415:В отличие от полубезосников Н.Пасса
есть Накамичи РА-5, он полуОСник, т.е. УН с ОС,УМ без. Неплохо звучит. Собирал эту схему в своё время. Разработка Нельсона П.
Зачем его собирать ?
На полке стоит .
Усилитель , как усилитель .
Ничего особенного .
Полуосник или полубезосник - это из разряда стакан на половину пуст или полон .
|
офлайн
andrejj-medan
Senior Member
|
|
|
6676 |
14 лет на сайте Город:
|
Значит Вы в теме. тема закрыта.
3699415:это из разряда стакан на половину пуст или полон .
"стакан на половину пуст, или наполовину полон." Пишите правильно.
![]()
