Транзисторные усилители мощности

dyno:

Усилитель транзисторный автомобильный АВ, заявлен как А класс, 2х15Вт на 4Ом. Ну в классе А он 5-7Вт обычно, а вот если нагрузка 2Ом, то в классе А он будет уже 2,5-3Вт или таки 9-10?

Зависит от тока покоя, т.к. двухтакт, то в нагрузку отдаст до 2*ТП, оставаясь в "А".

Это если обычный "АВ" с "накрученным" ТП.

АВ с "накрученным" ТП.
Посмотрел схемку, тот же холтон, или хитачи, но с повышенным ТП.

4-5 ватт на 4Ом, или 8-10Ватт на 8Ом в "А"

3629281:

мюзикал фиделити а2 .
это класс А или таки АВ с накрученным ТП ?)

Это просто игра определениями в силу их отсутствия. Если мы считаем, что класс А это только тот усил, котрый отдает всю мощность в этом режиме (на самом деле это справедливо лишь для активного эквивалениа нагрузки), тогда А2 это АВ. Но в реальности для пользователя это А, потому что едва ли он дома выйдет за пределы 7-8 вт\канал при штатном прослушивании. Даже глубокий А, можно сказать...

Схема эта была еще в книжке Шкритека, а на самом деле и намного раньше, и сущестивует в разных интепретациях. И при грамотном исполнении закрывает вопрос качественного усиления в домашней системе. Ток покоя дело хозяйское. У тех же МФ есть практически тоже самое, но с малыми ХХ. Но для себя, конечно, заварки лучше не жалеть.

У меня сейчас работает с БТ в ВК. Это давний мой полигон и токи покоя ставил разные. Ну вот на ширике переход из А в AB слышен нормально. Хотя им при такой чуйке чтобы А обеспечить при штатной громкости, это даже можно не париться радиаторами и БП.

Я бы определял режим А с потребительской точки зрения. Скажем, если до 2-4вт ВК работает без отсечки, то это А, хотя формально АВ. Ну а какая уже разница, если в ту область нормальные слушатели не заходят. В тех же моноблоках Монарх уженепомнюфигзнаетскольковатт, а до 50 по моему А (счетчик как вентилятор крутится). Так что, считать это AB Так некоторые транзисторные в чистом А всго 20вт\канал имеют, а то и меньше.

oleg_s:

Век живи а все равно дураком

В этом ты не одинок...

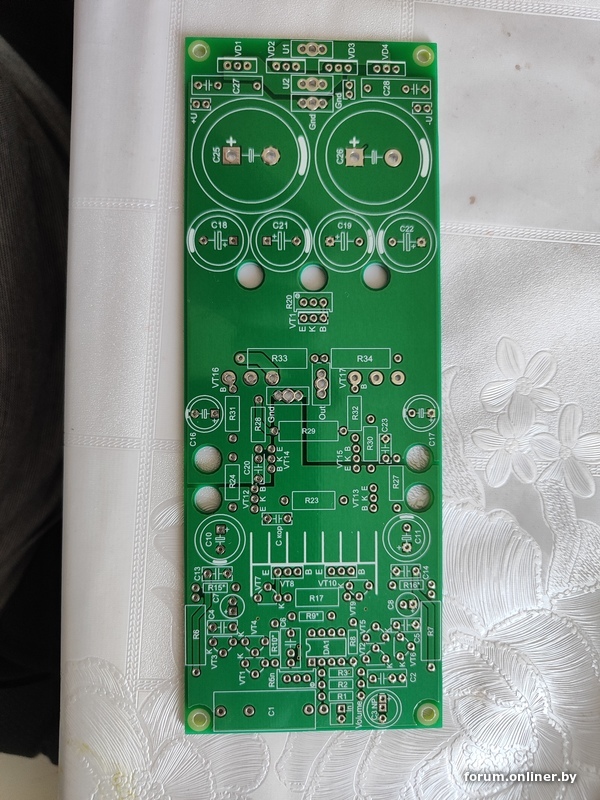

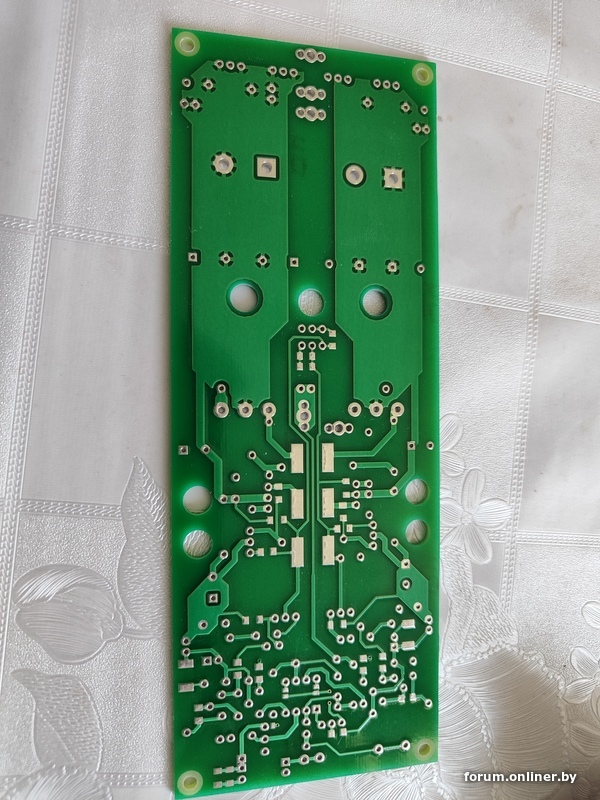

Может кому нужна добротная плата от усилителя "Качественный немецкий усилитель"? Новая. Могу дать схему под неё.
Одна пара транзисторов выходных. Под центральный канал или саб. Собирал на ней 2 канала, всё работает. Третий брал в довесок, но не пригодился.

фото

Собранный Параллакс, в режиме настройки.

Канечне.

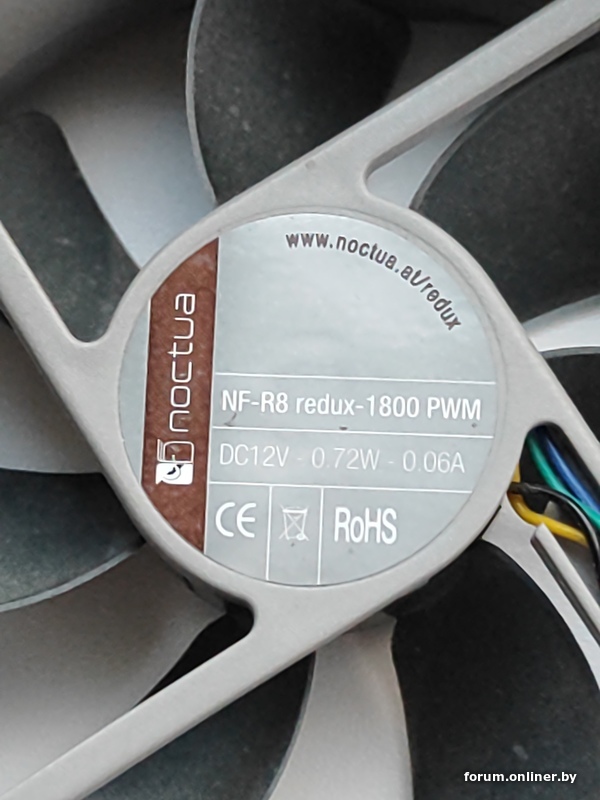

Кулер

Не, продувается хорошо, температура даже под нагрузкой и токе покоя 150мА на транзистор чуть выше комнатной. Радиатор от инвертора, там так и работало.
А ваш кулер слишком уж мощный, и реветь будет как самолёт, скорее всего.

Критична только температура кристалла, она считается от температурного сопротивления и мощности на транзисторе. Пределы указаны в даташите, для кремния 150-180С. Для большинства случаев с ВК, до 70-80С радиатор не проблема. Для АВ наиболее тяжелый режим будет примерно на 2/3 мощности в нагрузке, тогда и смотреть надо.

Никого не волнует, а тебя волнует... Следят за токами покоя, в этой связи и термостабилизация, а сама температура пофиг, если она не критичная.
