vovchik_romualdovich:

Никто ничего уже не клепает?

Помнишь телевизионных монстров? Когда собирались телики из готовых блоков различных моделей (даже разных заводов)?
Так у меня сейчас таких модулей (в основном от Амфитонов, есть и от Электроники Д1-012, потроха от Вега 120) на усилки насобиралось., но нет стимула городить самопал, когда в наличии есть флагман в виде Корвета 068 и кучка мелочи в виде Амфитон 002, Вега 120 и Ода 102. Так сказать чемодан без ручки у собаки на сене

О це пан сам клепау... Пачатак 90-х...

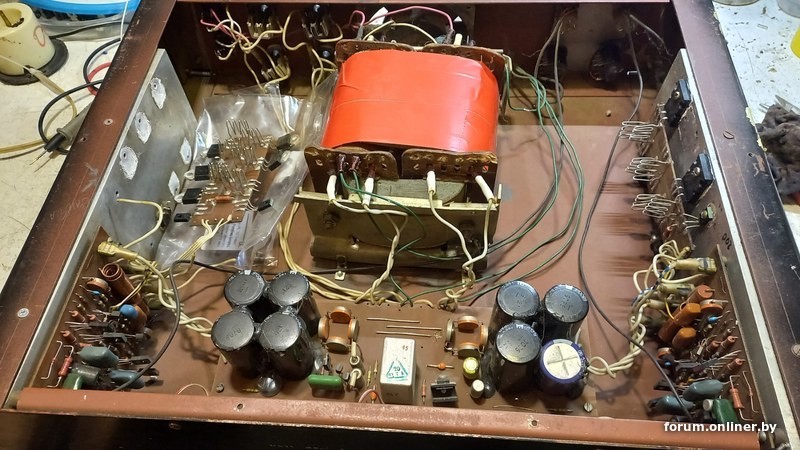

Он уже претерпел ревизию, настроен и работал несколько лет на табуретке, ну сами платы УНЧ, БП и пред другие, хотя в изначальной версии питание стабилизированное было и для УМ! Корпус тож имеется под это дело, но недосуг все...

Кстати, зеленый транс отличный, нем как рыба.

Но 4*28в, насколько помню, к лампе даже в удвоитель маловато будет...А вот не додумался тогда разделить БП по каналам, а он же позволяет...

12ASS:

самое главное в корпус его, придать законченный вид

Законченный не получился. Бич-усилитель.

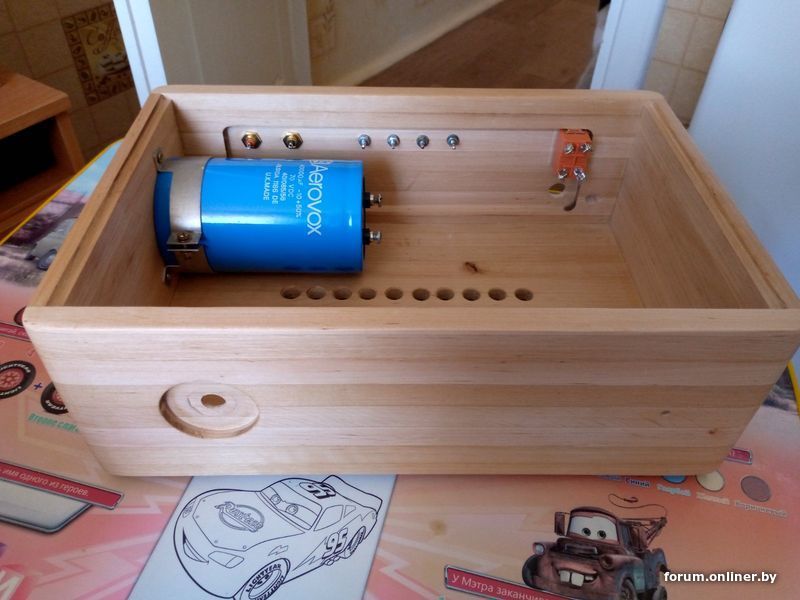

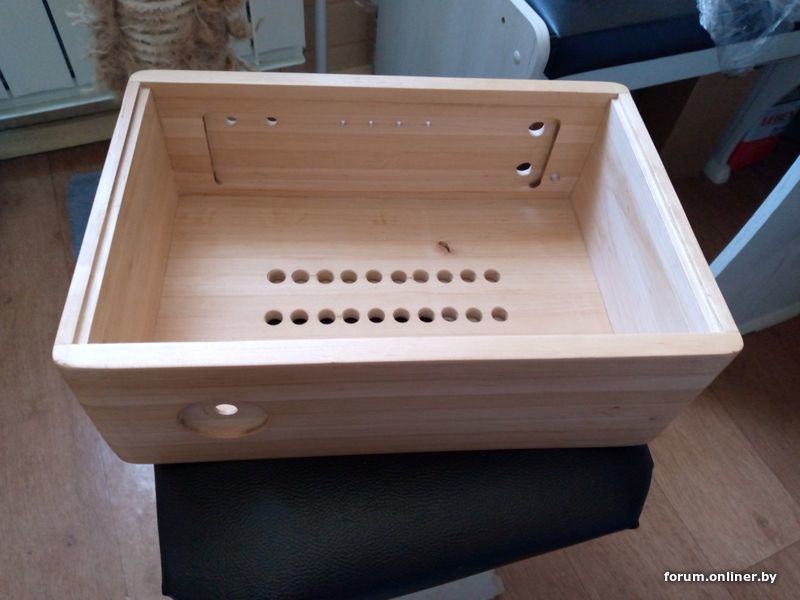

Подогнали ребята из дерева(ясень) корпус. Большие выходные, надо позаниматься херней. Не люблю я дерево, но приходится с ним работать. Сварил воск со светлой канифолью, хорошо натер этим корпус, предварительно насверлив отверстия под фурнитуру.

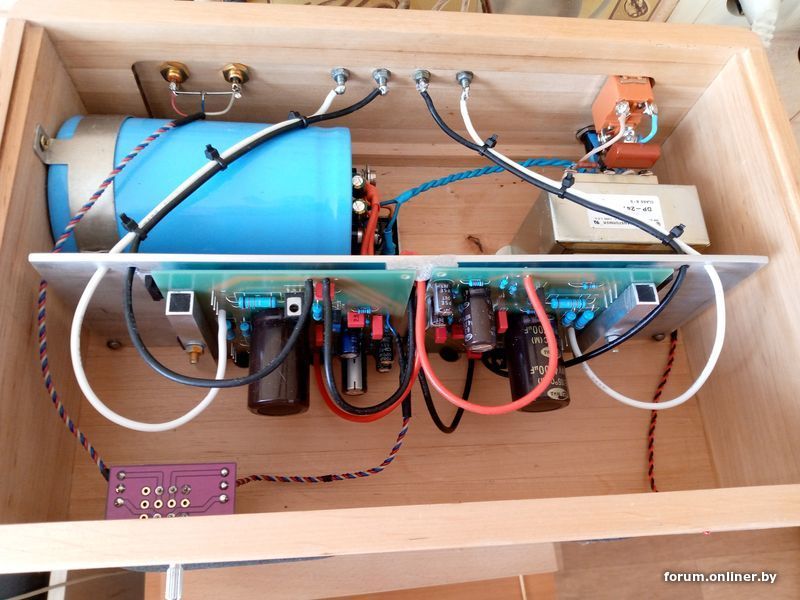

Потихоньку пошла навеска:

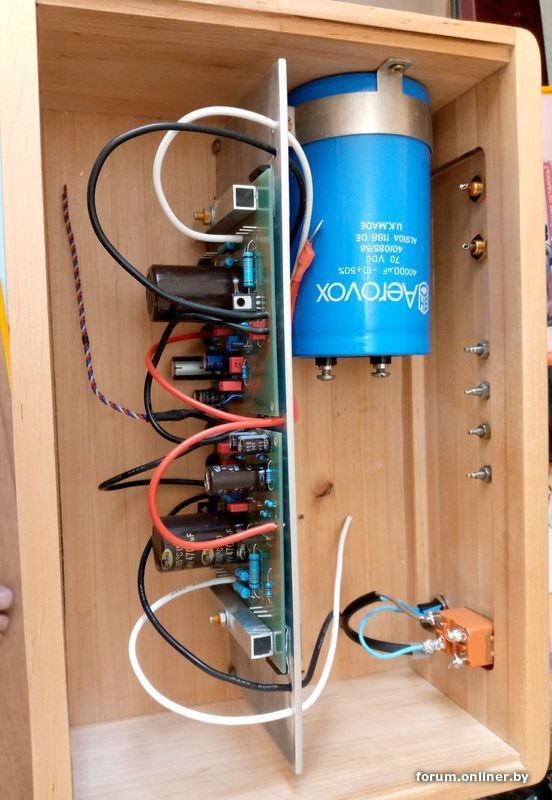

Трансформатор и РГ, и будет все. Не без "косяков"(типа коротко обрезанный провод и т.п.)))

Законченного вида не получилось, нет ручки на РГ, и надо вырезать крышку.
Включение, прогрев, установка тока(здесь питание 45В), и хоть к чему то подключить.

Купить ручку, вырезать крышку, заменить выходные терминалы- как ни будь.

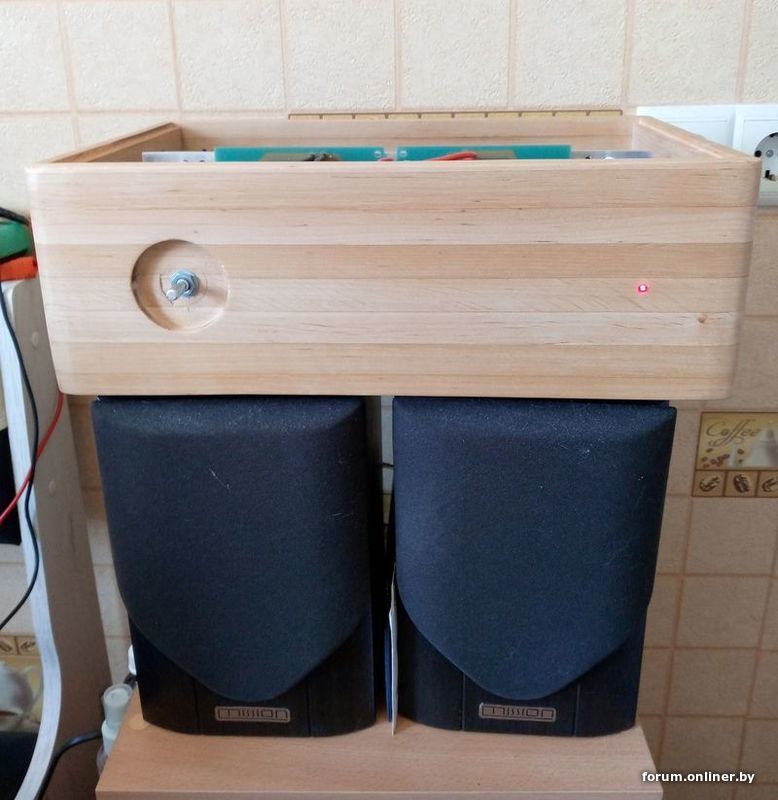

Бич-унч такой получился.

UPD

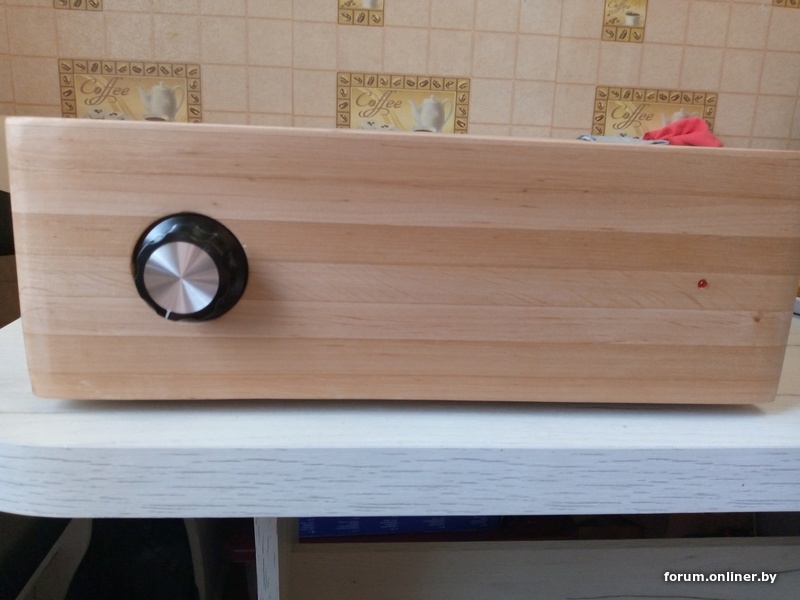

Ручку купил. Самую обычную. Подошло норм.

12ASS:

пару часов работы)

Благодарю.
Не все есть в наличии. Ручка д.б. 40-45мм. Не самый ходовой размер. В белчипе одна только и есть такая. С алика ждать месяц не хочется.
Крышку подумаю из чего вырезать. У меня только оргалит есть, но это не дело.

12ASS:

А чего от RCA до РГ и УМ не экранировали?

Хез, свивки вроде бы хватает. Часто так делаю. Смотрел как то осциллом, никакого криминала не обнаружил
Но учту, в след. раз м.б. возьму хотя бы дешманский "клотц".

12ASS:

D45.1мм, отв. 6мм с лыской

О, а в ЧиД я и не смотрел, в белчип-е только.
Благодарю.

Блин, она под "с лыской"(( Надо со "звездочкой" не хочется колхозить.

12ASS:

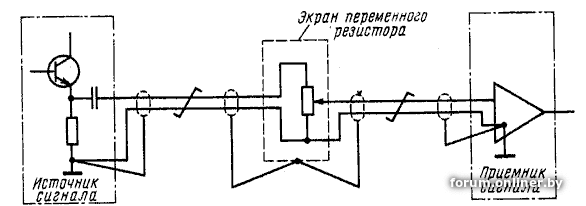

и я бы вел каждый канал отдельным кабелем до рг и далее до ум( т е земля у каждого своя, у вас вроде общая идет от RCA)

Так нельзя если один источник питания и раздельные по каналам платы. Будет земляная петля. В моем случае сознательно тянул один общий на 2 канала "земляной" сигнальный проводник.
Было бы две обмотки, два выпрямителя- не вопрос
Или общая на 2 канала плата, с общей силовой землей.
