Ламповые усилители реальность и иллюзии

С нулевым(почти) смещением СЕкад вообще обещает

интересное

Но тут уже нужен оочень мощный драйвер, да и сетка отгореть наверно уже может)
Это лишь симуляция.

Tomer:

Ток сетки начинает расти по мере приближения потенциала сетки к нулю, ещё до перехода потенциала сетки в плюс относительно катода. При слабом драйвере это больше похоже на клиппинг, при мощном - на компрессию сигнала. Идёт детектирование пиков положительной полуволны, растёт заряд конденсатора, то есть снижение потенциала сетки. Разряд конденсатора происходит через сеточный резистор и блок питания. Номинал сеточного резистора выбирают поменьше, поэтому разделительный конденсатор приходится устанавливать большего номинала. Имхо.

Это так для режима А1. А вот каким макароном они загоняют выходную лампу в А2, при конденсаторной связи? Получается что-то типа сеточного автосмещения которое компенсирует катодное автосмещение.Бред какой то. Не могу сообразить. Помогите. Тону.
Вообще конечно посмотреть бы на эту схему. Может понятней сразу станет.

Какая-то надуманная проблема с током через конденсатор. Ток то ПЕРЕМЕННЫЙ. При том же заряде в больших питателях, токи через кондеры достигают десятков-сотен ампер в импульсе и ничего. Главное, чтобы выходное сопротивление драйвера было мало что бы отдать такой ток. Повторитель ( драйвер Василича) может отдать достаточно много (ограничено эмиссией и крутизной), обычный каскад, со своим 2-10К выходного нет. Там делитель получается - вся амплитуда на выходном сопротивлении остается. У повторителя выходное равно приблизительно обратной величине крутизны, можно получить десятки-сотни ом всего. Вот в положительной волне из амплитуды "ровного" сигнала повторитель отъест ток сетки на свое сопротивление, к примеру для S = 20 mA/v и токе сетки 5 mА, выходное 50 ом, отъест 0.25 Вольта - это и будет дополнительная причина искажений. Поэтому редкая птица залетает в режимы с сеточными токами.

stellon:

Дальше пошел разговор о некой схеме МАИ, где сильно токовый драйвер, с конденсаторной связью с выходным каскадом, раскачивает выходную лампу в режиме А2.

Там не схема, а просто МАИ писАл форумчанину что при мощном драйвере и большой емкости кондесатора заход в А2 миеет место быть. Я там уже все облазил, не могу никак найти этот пост.
Мне тоже стало интересно. Почему собственно и взялся проверить, но с первого раза не вышло в полной мере)

stellon:

P.S. Подозреваю, что МАИ, всё же предупреждал о том, что не стоит увлекаться увеличением ёмкости межкаскадного конденсатора. Дабы току сетки возникать неповадно было.

Нет. Я все верно истолковал. Там даже приводились данные по мощности и искажениям(по моему что-то на 6п14п там было). Давно читал, зацепился за этот пос только из-за того что всегда думал что для А2 нужна непосредственная связь. Сейчас даже не могу вспомнить в какой теме, давно это было.

AmberX, Даже если там у МАИ это работает, то постоянная времени сеточной цепи выходной лампы будет 5-10 секунд. На ВЧ явно безобразие намечается. (С=50-100мкф Rс=100к)
А может лучше попробовать режим с высоким Ua(с превышением Ua max) и маленьким Ia.(чтоб не особо превышать Ра max) Тем больш, что 6п6с и 320в на аноде нормально держит.
Ещё вот такой веер нашел.

6п6с триод

Tomer, МАИ рекомендовал почти везде 6С3П, 6С4П. У него наверно их ящик, и не один. Правда в последнее время, что-то на классику классика потянуло.

Осталось выходную лампу заменить на 6Н7С, и можно разливать сакэ.

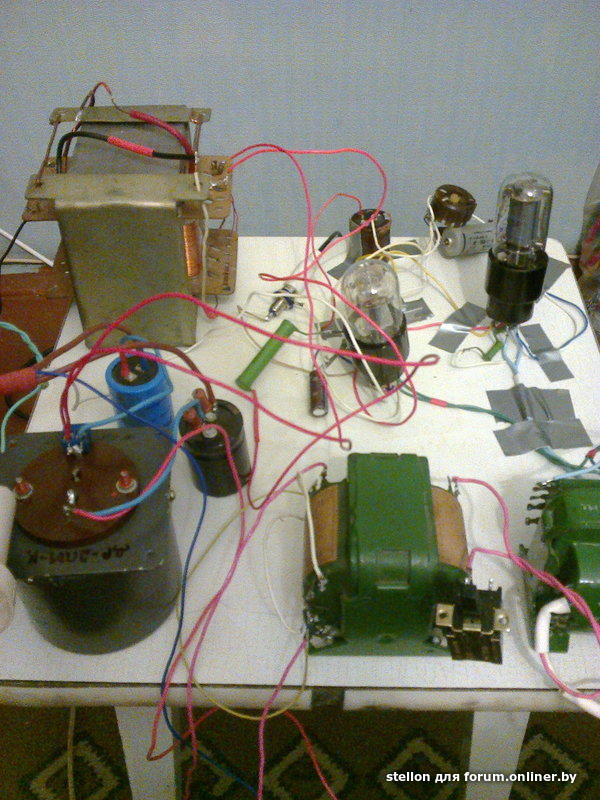

В связи с ухудшением погоды и нависшим апгрейдом штатного дохлика, пришлось засесть за паяло, дабы не остаться без ламповой музыки. Далее, за пару часиков, сотворил макетик из того, что под руку попало. Изначально 6н9с+6п6с в триоде. Выглядит оно примерно вот так.

6н9с+6п6с

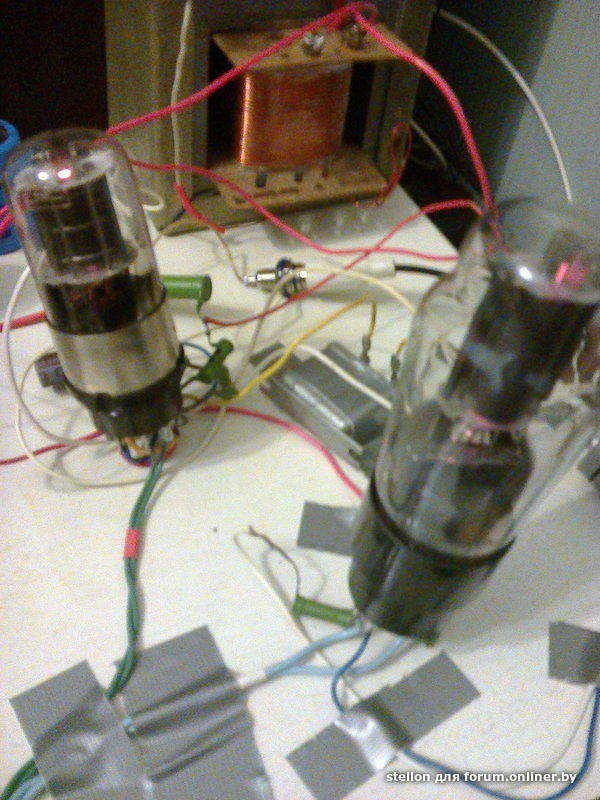

Собрал, включил, всё сразу работает. Послушал - всё замечательно, как и должно быть. Через пол часа подумал, что стоит наверное режимы проверить. Проверил - всё как по даташиту. Ну собственно чего удивляться. Схема отработанная, проверенная. Дальше захотелось экспериментов. Заменил 6п6с на 6ф6с, без каких либо корректировок. Звучит иначе. С начала вроде как чего-то не хватало. Но, по мере того как 6ф6п стала просыпаться после 55-летней спячки, стали проявляться нюансы её звучания. Наверное можно сказать, что оно "душевное". Несомненно в нём чего-то цепляет. Режим пока оставил как для 6п6с, хотя для 6ф6с рекомендован ток покоя поменьше. Но поскольку Ра не превышена, пускай пока пожарится. Выглядит этот вариант как-то так:

6н9с+6ф6с

Пока оставлю видимо этот вариант. Надо послушать по дольше, чтобы сделать выводы.
Ну и ещё, ради прикола, переткнул вместо 6н9с:

?+6ф6с

Тоже работает, но под неё надо уже вносить корректировки. Ra тут для неё ну уж слишком велико. Этим побалуюсь чуть по позже. Надо прикинуть ей режимчик. Хотя большого смысла в этом вроде как и нет.
Вот такой у меня организовался субботник.

AmberX,

6ф6с-красава! Вот кого токами сетки мучить!

Так у меня там в третьем варианте потенциальный закос под такие пытки имеется. Руки пока не дошли.

Никак не могу отделаться от ощущения, что второй канал собирать и не нужно. В темноте мозг вообще отказывается определить местонахождение АС, хотя я и знаю где она.

А на ТВЗ у меня ещё место под "генрихов" осталось. Можно довернуть. Все равно транс экспериментальный. Мотал давно. Уже и не помню, что там понамотано.

AmberX:

У меня есть товарищ слушает транзисторный однотактник(на одном транзисторе!) на 4а28 + пищик, в моно сводит "перекошенным" резистивным сумматором. Вроде доволен.

Рома,скажи ему,что уже кроме Севы Новгородцева есть варианты,чего послушать.Вдруг он из дома все эти годы не выходил...
