Ламповые усилители реальность и иллюзии

василичь:

И вот теперь когда я на технических форумах поставил этот вопрос, нашлись статьи на эту тему,статьи тех лохматых 30х годов прошлого столетия. Уже тогда 80 лет назад оказывается это знали.

http://www.oestex.com/tubes/ulo.html

Есть. Если угодно , бейтесь в личку.

Наконец нашёл инфу (инж.лит) по Ri в UL включении (Пентод/Л.Тетрод) в отличии от "эзотерических изысканий"...некоторых товарищей....

Ri (UL) = 2-2,5Ri (Triode), зависит от S(ma/v),чем больше крутизна ,лампы,тем меньше множитель.
Ra(UL) = 2-3Ri
6П6С (UL) = 22-25%
Теперь по 6П6С (6V6-GT,1515,6П11С,CL3) и в какой-то мере к 6П1П-ЕВ, 6AQ5,EL-90..
Для минимальных КНИ+ИМД оптимально...
6П6С - Ri(UL)~5,28 кОм, тогда Ra = 10,56 - 15,84 кОм , округляем...итого 10 -16кОм..для одного балона......... ....как-то так...

VACUUMVOICE:

как-то так...

А Вы сделайте так и поймете,что и не так вовсе... И 6п6с с 25% в отводе ближе к пентоду,чем к триоду и никак не 5к Ri при этом будет,а раза в два больше (от режима зависит) и каких 2-3Ri в нагрузке .Ужели недостаточно графиков по УЛ включению 6V6 на пред.странице и всё там сказанное соответствует(+-) и нашим 6п6с-это на практике.Увы,ультралинейный ламповый велосипед давно изобрели и даже успели забыть уже.Кстати,выходное сопротивление(измеренное,а не предположения) РР 6п6с с 25% УЛ (Rа=7.6к) и 2дб общей ОС около 8-ми ом.Можно здесь еще почитать по русски,не столь подробно,как в зарубежных источниках,а скорее для общего развития... http://www.radiolamp.ru/shem/unch/2.php?no=30

Скорее всего дополнительным выводом для тонкомпенсации,если это логарифмический для громкости.

VACUUMVOICE:

Наконец нашёл инфу (инж.лит) по Ri в UL включении (Пентод/Л.Тетрод) в отличии от "эзотерических изысканий"...некоторых товарищей....
Ri (UL) = 2-2,5Ri (Triode), зависит от S(ma/v),чем больше крутизна ,лампы,тем меньше множитель.
Ra(UL) = 2-3Ri

Ты вообще то читал что получилось у меня в результате лабораторной и что я писал? У меня именно это всё и получилось и я именно писал,что в УЛ включении Ra уже вычисляем по формуле для триода! Но я ничего этого не читал ни где ,а сам дошёл до этого, при подборе Коэф. трансф. отводами через 5 витков во вторичке ТВЗ всегда при настройке усилителей своих. Смотри мой пост.

Как видим при УЛ включении внутреннее сопротивление 6П6С с 55 ком снизиться до 6-7ком и ВАХ изменяться станут похожими на ТРИОДНЫЕ. Следовательно и расчёт Ra уже будет производится не по формуле Ra = Ri x 0,1-0,2 это формула для лучевого тетрода и при лучевом тетроде действительно Ra = 6-9ком для 6П6С если у 6П6С действительно Ri = 55 ком,но оно стало у нас 6-7 ком всего (смотрите график ) и если по этой формуле считать то Ra = 600ом всего - бред какой, но у нас уже не лучевой тетрод , а триод почти (смотрите график) и Ra вычисляется по формуле для триода Ra = Ri x 2-3 что и показала лабораторная работа. Ra = 18 ком .

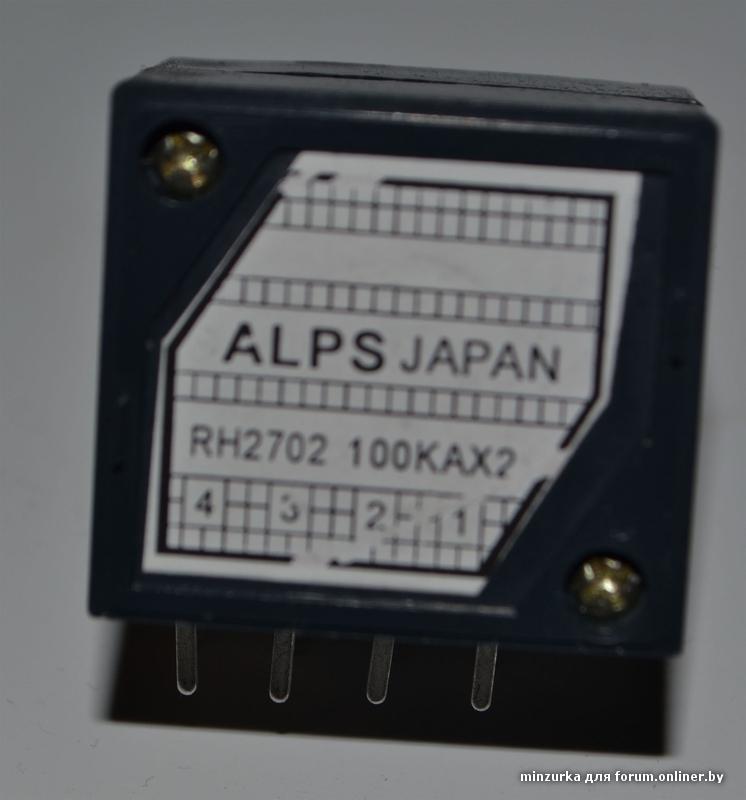

регулирует лево-право. По середине оба канала играют.

minzurka:

регулирует лево-право. По середине оба канала играют.

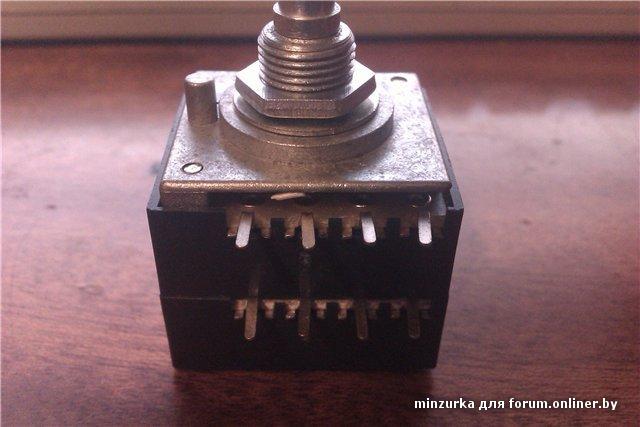

Что значит регулирует лево право? Обычный резистор переменный,только вывод тонкомпенсации не надо использовать. Бывают дискретные и в основном бывают плавной регулировки с трещёткой и без трещётки ,разброс таких Алпсов 5-16% вначале процесса регулировки и до середины. Китай и тот и другой и равны они по звучанию,надёжности и разбросу китайскому обычному за 25 центов.
Вы с этим резистором 4 года уже носитесь.

minzurka:

василичь:

Что значит регулирует лево право?

Если выкручен в левую то звук в левом ухе) выкручен в правую, в правом) по середине в обеих ушах.

Регулятор баланса.

василичь,

василичь:

Вам это объясняли ещё в 2012 году в этой же теме

Там был другой)
