Да не только,бывает и в УНЧах с небольшим усилением помехи.Правда,это зависит и от расположения и способа монтажа.Если пространство позволяет и есть свобода компоновки,в большинстве случаев лечится.А вот когда плотненько,то да,это хуже...И еще бывает,что используют в сигнальных цепях пленку\бумагу в метал.кожухах,те же К-40у9,(эти раздевают даже),К-73-16,К75 и пр.Надо корпуса заземлять.

Эвона как я с индукцией лопухнулся, думал оно на максимуме. Век живи, серавно дураком помрешь.

oleg_s:

Век живи, серавно дураком помрешь.

Не расстраивайтесь,нас тут много таких,каждый по своему... .Я тут не так давно оконечник один допиливал-два силовика ставил,оба тора,один 5ма ХХ,второй 7ма ХХ,что совсем немного для таких габаритов.Оба качественные,импортные.Один помеху конкретную наводит,второй-тишина,хоть он и более габаритный.Я уже и подымал эти камни и разговаривал с ними (формы ХХ смотрел на резисторе).Причем такая история именно в этом усилителе,в другом с обоими нормально.В общем,в итоге я понял,как это можно решить в данном случае,но так и не понял,почему .

OrcaXXX:

для трансформатора ШЛ 400 ватт Ixx=60мА это много или мало?

Мало.Скажем ЕI ТСШ-170 (мой экземпляр)-300ма ХХ при 228вольтах По ШЛ не припомню,но ЕI 200-250 ВА (нормальные-немцы,японцы) примерно 35-45 ма ХХ.

Alekses-2014:

Собственно, трансы попадаются разные и звук портят (или не портят) тоже по-разному.

Это так.Да и сеть наша далека от идеала.

василичь:

Всех паял с Новым 2017 годом!

Хайль,Василичь ! Здрасте онлайнер- лампостроители! Всех с наступающим Рождеством!

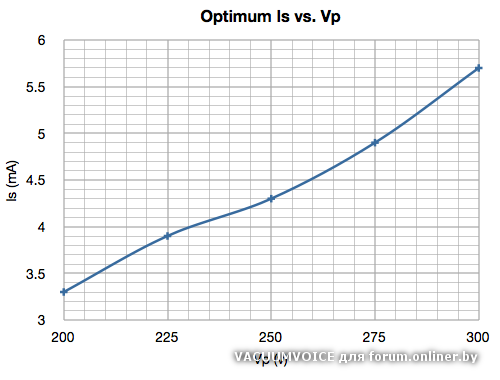

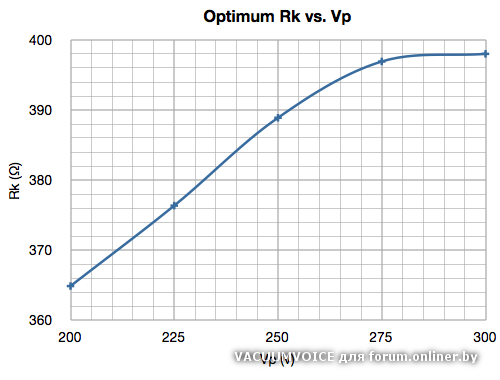

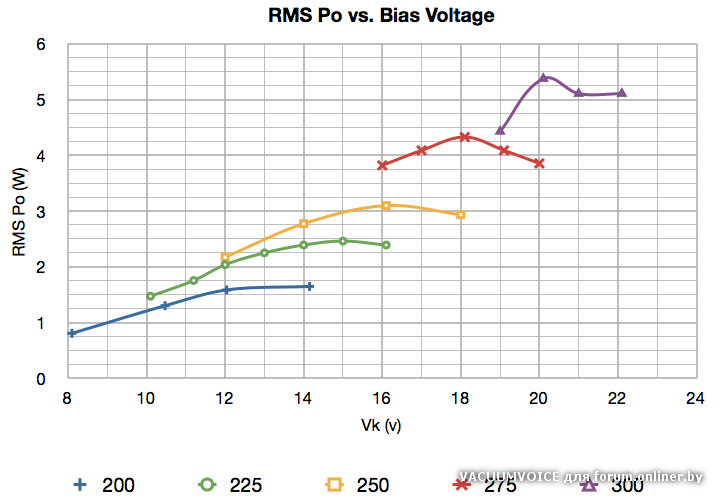

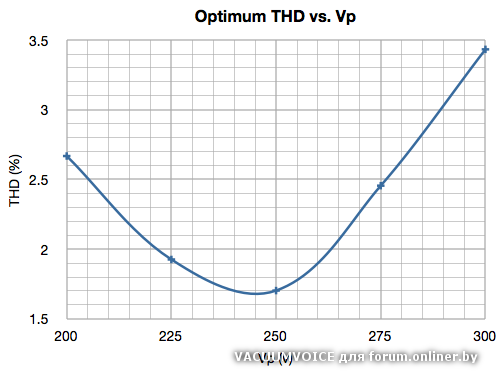

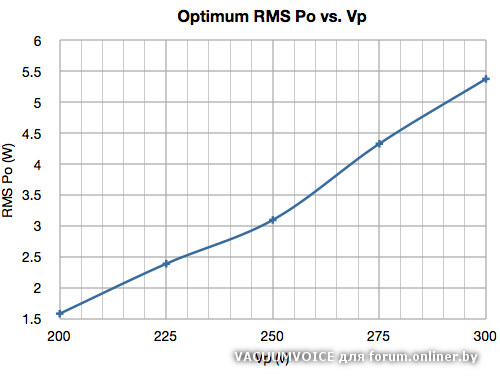

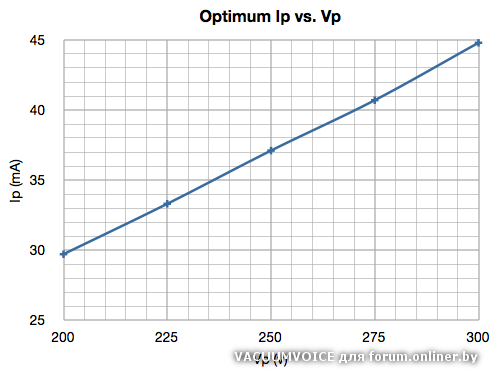

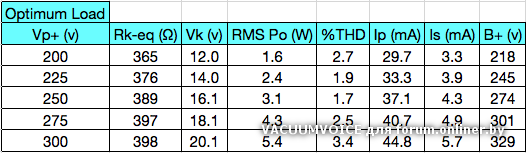

.....Ознакомтесь вот с этим .....6П6С(6V6-GT) Ультралинейное ОООС=-6db SE автосмещение ,Ra=5кОм, ULотвод.=25%, раскачка: резистив.анод.6С7Б-ВР

dyno:

dyno:

Себе для ЦАПов и усилителя плюнул и заказал в Ростове.

..Dino в Ростове много моточных контор...Самые лучшие; Centris ,Тонал и Кематэк( авионика-вертолётка)...На радиорынке в Ростове у каждой моточной конторки павильончик для заказов, как правило мотают по предоплате,срок исполнения до 5-ти дней,а вот через интернет работают не все...Я к чему очень много брака ( в основном железо)...Свои пробовали нагружать,смотрели хар-ки в реали ?И что за контора ? Спасибо..

Какая обычно проницаемость у железа для силовиков типа "осм"?

С Рождеством Христовым!!!

AZET:

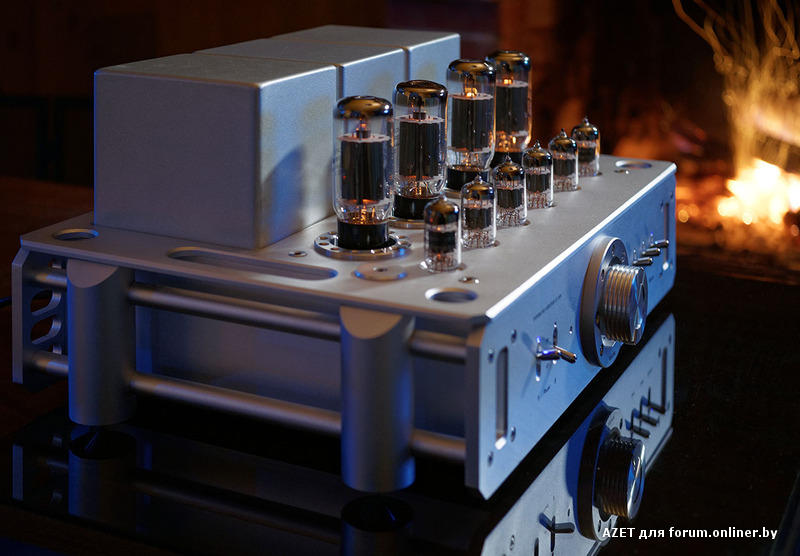

Читаю эту тему как интересную книгу с продолжением! Но не могу еще догнать, пока только на 400-й странице.

Спасибо. Всегда приятно вливание новой "крови" (блин, влияние М. Веллера в словоблудстве),нового мнения на форуме. Надеюсь, вам понравится. Пока дочитаете успеете построить ещё пару-тройку подобных, симпатичных экземпляров.

larion:

Вот правда,я ни разу не хочу тебя обижать и вообще кого либо.Но подтрунивать,

Подтрунивать не надо. Надо конкретно проводить лабораторные работы и ребятам знания давать нормальные , а не херню пороть. Я провёл лабораторную,ты не проведя и не зная что внутреннее сопротивление лампы изменяется при введении местной ООС в выходной лампе, высмеял полученный мною оптимальный коэф. трансформации ТВЗ в УЛ включении равным 48 для лампы 6П6С. А ведь ни где ни кто на просторах интернета не написал этого,что при УЛ включении , сопротивление внутреннее лампы в десять раз понижается,ВАХи становятся почти триодными и расчёт КОЭФ. трансформации ТВЗ нужен уже другой , а не как для пентода. А все мотальщики мотают как для пентода! Какая им разница какие КНИ получаться! А нет что б кто то бы взял да и задумался и подкинул ТВЗ с отводами и посмотрел бы каков всё таки коэф. самый лучший при наименьших КНИ при ТВЗ в УЛ включении. Ведь нам главное КНИ и ИМД.
И вот теперь когда я на технических форумах поставил этот вопрос, нашлись статьи на эту тему,статьи тех лохматых 30х годов прошлого столетия. Уже тогда 80 лет назад оказывается это знали. А потом в 70х годах забыли.

василичь:

А ведь ни где ни кто на просторах интернета не написал этого,что при УЛ включении , сопротивление внутреннее лампы в десять раз понижается

Если кто-то этого не увидел,это не значит,что этого не написали .С тем же МАИ сей вопрос давно обсуждали на Портале и вообще УЛ режим вдоль и поперек изъезжен-уж сто лет в обед будет...Василичь,ты в каком-то своем мире рассуждения строишь,и в нем значимость сказанного тобой оч.велика... .А можно просто взять и сделать,руководствуясь источниками ламповой эпохи,и всё будет хорошо,если опыт есть и на детальки не жмотить совсем уж...Проверено!!! Более подробно (очень подробно) по 6V6GT в "Ultra Liner Amplifiers" (F.Langford-Smith & A.R.Chesterman 1955)

А для SE 6п6с УЛ не особо эффективен,смысла не вижу ни с 25% отвода,ни тем более с 43%-и так и так пробовал.
