Ламповые усилители реальность и иллюзии

Andrey4321:

У вас в схеме источники питания разные? Минусы их вместе? Источники питания импульсники? На левый правый каналы они подключены? Попробуйте запитать один канал от одного источника питания желательно не импульсника. Может в питании дело?

Питание от одного трансформатора ТАН-1. фильтрация анода через MOSFET-фильтр. Так в том же и дело, что одни лампы - дают минус, другие - нет, бывает что одна лампа только на одном триоде даёт минус. И это все при отключенном источнике сигнала. Думаю дело в лампе. Проблема осложняется тем, что логически это трудно объяснить, ведь "-" на первой сетки автоматически бы повысил напряжение катода, и по итогу потенциал "земли" и первой сетки выровнялись бы. Это по логике, но на практике имеем:
1) Показание вольтметра.
2) "Треск" при вращении РГ
3) Проявляется не на всех лампах

Моё личное предположение (гипотеза) - самовозбуд лампы на гигагерцовых частотах, ИМХО.
ЗЫ: подобную проблему "хрустящего" РГ встречал и в каком-то обзоре ушника в интернете

Схема вся

Andrey4321:

Источник на два канала один? Попробуйте запитать один канал от общего источника лабораторного 40 вольт.
Или от чистой постоянки 4 аккума по 12

Не думаю что это что-то изменит, да и возможности всё это осуществить малыми затратами также нет. Блок питания опробован уже многократно, нареканий к нему нет. И ведь не каждая лампа уходит в "минус". Сейчас вот поставил 6Н6П - штиль, на сетке "ноль".
Скинул схему в бОльшем разрешении http://dropmefiles.com/OEJXM
Лампы обоих каналов, и транзисторы обоих каналов - питаются из одной точки. Ламповая часть отделена от транзисторной резистором 15 Ом (RC-цепочка).
Возможно эффект "ухода сетки в минус" связан и с тем, что нагрузка анода - полевой транзистор (в данном случае j-fet). Полевики тоже в схемах истоковых повторителей имеют свойство возбуждаться. Хотя здесь же установлен антизвонный резистор.

PS: питание сейчас не +40В, а +32В. 40 вольт - это просто максимум для схемы, например в случае если наушники высокоомные то можно уменьшить ток, увеличить напряжение. Поэтому сейчас +32 вольт.

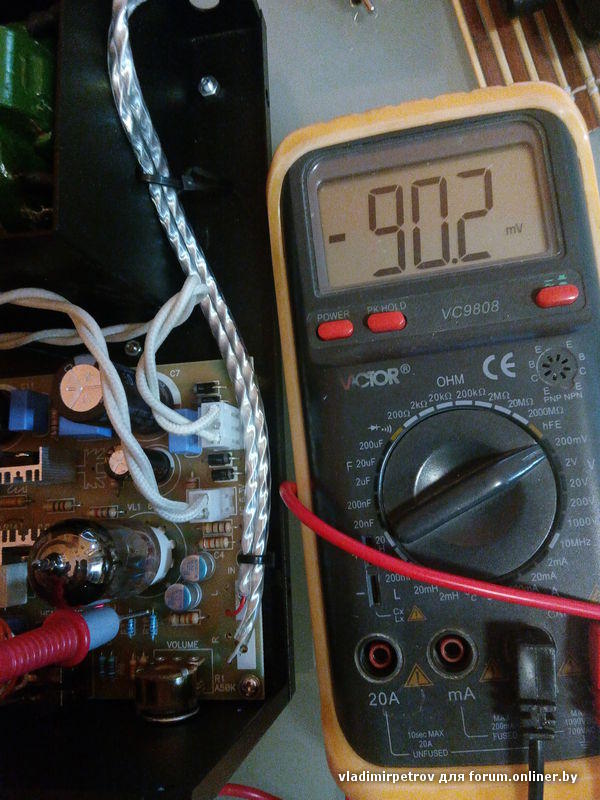

Вот сделал пруф. (высокое разрешение здесь http://dropmefiles.com/fniFA).
Черный провод мультиметра подсоединен на землю, красный - на первую сетку лампы. Источник сигнала отключен. Притом если крутить РГ, то меняется и величина напряжения на сетке. Если выкрутить на максимум (50кОм) - то напряжение уже минус 0,3Вольт. Лампа 6Н1П 1977 года. Понятно что гуляет и падение напряжения на аноде. При минимуме РГ на аноде 24 вольт, при максимуме РГ - уже 25,8 Вольт.

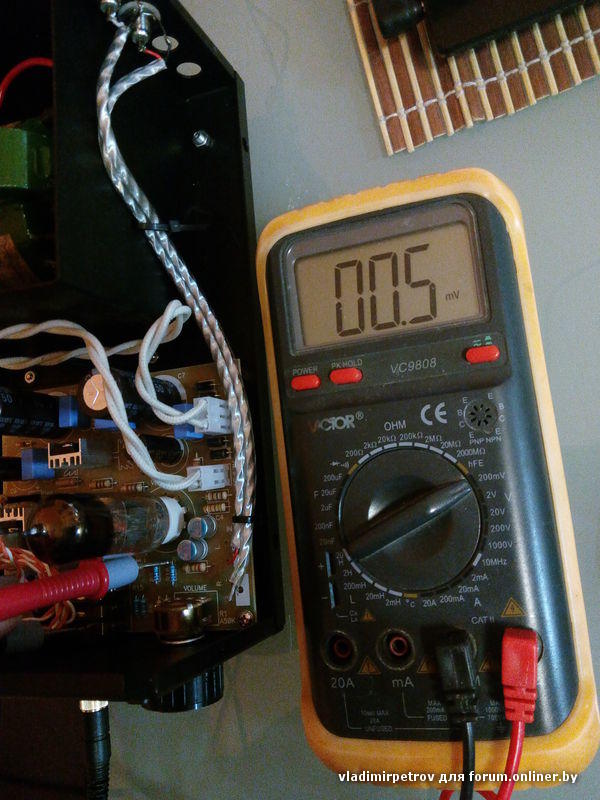

Вот тот же самый эксперимент с лампой 6Н6П, РГ в среднем положении, на первой сетке +0,5мВ, что уже можно считать погрешностью прибора. Иными словами, с лампой 6Н6П эффект ухода первой сетки в минус не наблюдается. К слову сказать и не на всех 6Н1П эффект присутствует.

ну страшная же, как ржавый трансформатор
в видеоклипах нельзя показывать, только аудио

Возможно это банальный возбуд при подключении измерителя. Я так в ИТ падение на эмитерном резисторе не мог измерить - дико заводилась схема.

vladimirpetrov, а какое с резистором 330 получается напряжение смещения у вас?

померял у себя на Orange на похожем входном каскаде - нет отріцательного

ребят, может кому нужны наушники AKG Q701

mixing-mastering, какое анодное у тебя? Есть такое понятие как обратный ток сетки, у некоторых ламп он бывает при смещении -1...1,5 В худшем случае. А вообще, я не вижу смысла использовать лампы при анодных напряжениях меньше 100в, где они нелинейны, для этого есть другие усилительные приборы. Если только как фетишь, но тогда достаточно запитать накал, как делают китайцы.

vladimirpetrov:

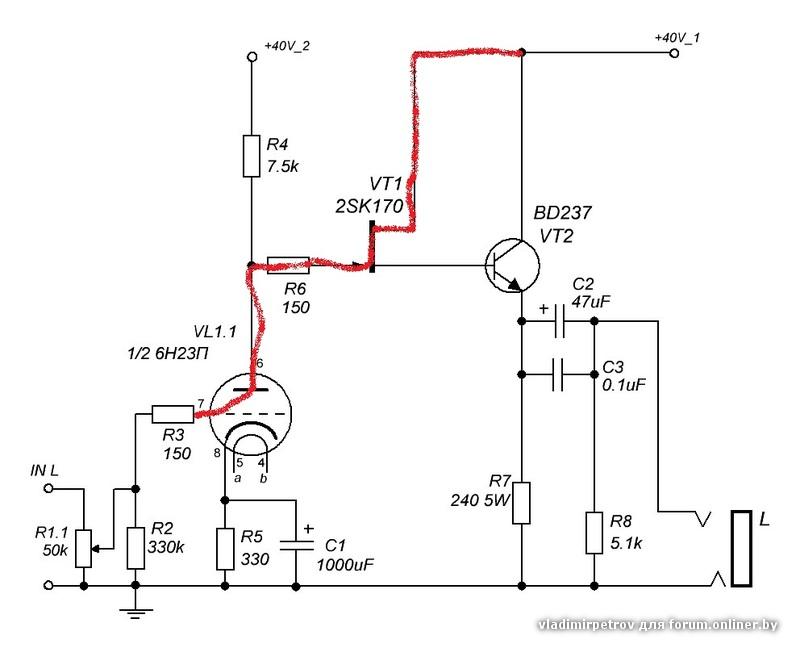

Данную схему я считаю типичным ламерством, так же как и батарейка смещения у верхнего триода в СРПП (была ранее такая схема в ветке).
Автору стоит ламповую схемотехнику слегонца подучить, дабы потом глупые вопросы не задавать, почему его схемы работают коряво. И не обижаться на правду о его способностях.

Кто считает что я не прав, слушаю аргументы против

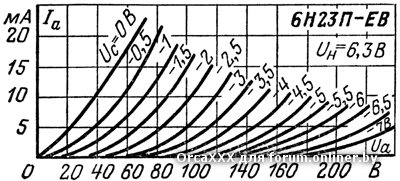

Вот ВАХ 23-й, думаю кто в теме, тот поймет о чём я

OrcaXXX:

А вообще, я не вижу смысла использовать лампы при анодных напряжениях меньше 100в,

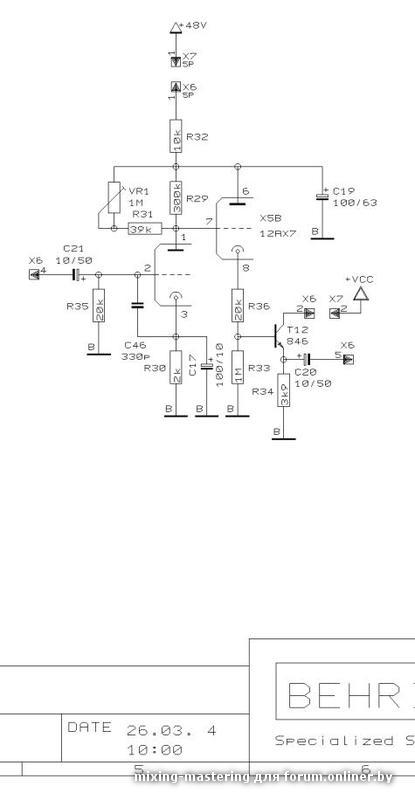

однако, есть буржуйские промышленные преампы, на обычных 12AX7, где анодное меньше 100В
возился с такими...
конечно, у них больное место - преобразователь, т.к. питание 9В
но работают и звучат
не нужно сразу уже так шашкой махать
