Ламповые усилители реальность и иллюзии

PTAXA73:

и хватит стебаться как намотан ТВЗ!

PTAXA73, ОК,я что увидел,то и сказал,без злобы,правда...Ну Вы же сами фото выложили для чего-то,я прям не знаю... .

PTAXA73:

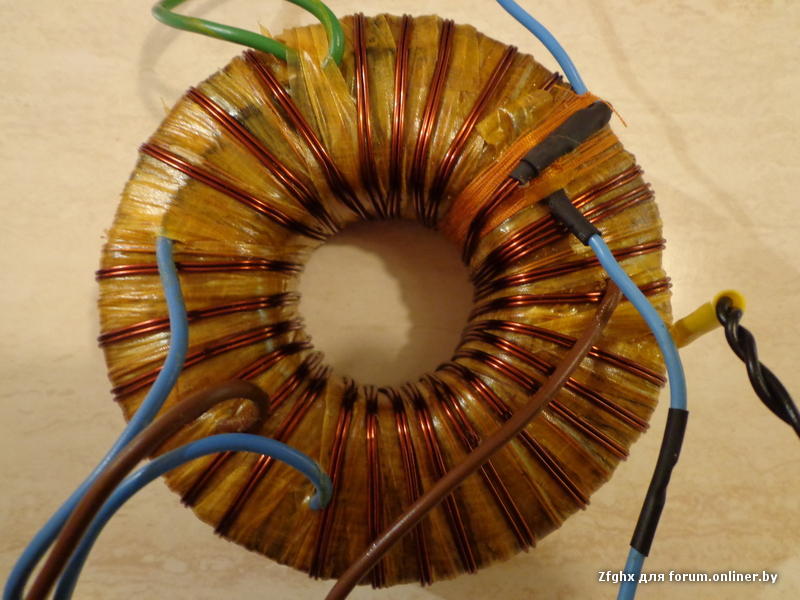

А 20 витков примерно и ребенок так накрутит

Ну это сверху-накал,а так там и первичка и вторичка(под удвоитель)-всё ручками.ТВЗ,конечно нет,хотя есть метода облегчить процесс,но интереса нет.Их действительно лучше готовые купить...

Zfghx:

Доброго вечера. Требуется просвещение от ламповых гуру. Ламповая гитарная голова 100Вт. Выходные лампы 6П3С. После замены на 6L6 на большой громкости подсвистывание и скрежет. Если хорошо ударить по струнам. Лампы рабочие 100%

6П3С
(выходной лучевой тетрод)

Основные размеры лампы 6П3С.

Общие данные
Лучевой тетрод 6ПЗС предназначен для усиления мощности низкой частоты.
Применяется в выходных однотактных и двухтактных каскадах приемников и усилителей низкой частоты, а также как высокочастотный генератор в магнитофонах, передающих устройствах и другой аппаратуре.
Катод оксидный косвенного накала.
Работает в любом положении. Выпускается в стеклянном оформлении цилиндрической и фигурной формы. Срок службы не менее 500 час.
Цоколь октальный с ключом. Штырьков 6.

Междуэлектродные емкости, пФ
Входная 11 +- 2. Выходная 8.2 + 1.5 - 1.4. Проходная не более 1.

Номинальные электрические данные
Напряжение накала, В 6.3
Напряжение на аноде, В 250
Напряжение на второй сетке, В 250
Напряжение смещения на первой сетке, В -14
Ток накала, мА 900 +- 60
Ток в цепи анода, мА 72 +- 14
Ток в цепи второй сетки, мА не более 8
Крутизна характеристики, мА/В 6 +- 0.8
Выходная мощность, отдаваемая при переменном напряжении на первой сетке 9.8 В и сопротивлении нагрузки в цепи анода 2500 Ом, Вт 5.4
Выходная мощность при напряжении накала 5.7 В, Вт не менее 4
Внутреннее сопротивление, кОм 22.5
Коэффициент усиления 13.5

Предельно допустимые электрические величины
Наибольшее напряжение накала, В 7
Наименьшее напряжение накала, В 5.7
Наибольшее напряжение на аноде, В 400
Наибольшее напряжение на второй сетке, В 300
Наибольшая мощность, рассеиваемая на аноде, Вт 20.5
Наибольшая мощность, рассеиваемая на второй сетке, Вт 2.75
Наибольшее постоянное напряжение между катодом и подогревателем, В 200
Наибольший ток утечки между катодом и подогревателем, мкА 100
Наибольшее сопротивление в цепи первой сетки, МОм 0.5
Напряжение источника анодного питания, В 450
Напряжение смещения на первой сетке при сопротивлении в цепи катода 500 Ом, В -50
Напряжение на второй сетке при сопротивлении в цепи второй сетки 17 кОм, В 250
Анодный ток при наличии возбуждения, мА 95
Ток в цепи второй сетки, мА 9
Мощность возбуждения, Вт 0.25 +- 0.5
Амплитуда напряжения возбуждения, В 80
Полезная выходная мощность, Вт 20 - 25

В форсированном режиме, повышая напряжение на аноде до 500 - 600 В, при напряжении на второй сетке 250 В, за счет снижения срока службы лампы можно снять мощность до 30 - 35 Вт. В удвоителе частоты, повышая напряжение смещения на первой сетке до 80 В и увеличивая амплитуду напряжения возбуждения до 110 В, можно снять с лампы мощность на второй гармонике до 12 Вт.

Характеристики зависимости токов анода и второй сетки от напряжения на аноде при напряжении на второй сетке 250 В
Ток в цепи анода ; ток в цепи второй сетки ; наибольшая мощность, рассеиваемая на аноде .

Характеристики зависимости тока анода от напряжения на аноде при разных напряжениях на второй сетке и напряжении на первой сетке 0 В

Характеристики зависимости выходной мощности и коэффициента нелинейных искажений от сопротивления нагрузки при напряжении на аноде 250 В, на второй сетке 250 В, напряжении смещения на первой сетке -14 В и напряжении сигнала 9.8 В
Как говорят. Изучайте мат часть (с)

larion:

PTAXA73, ОК,я что увидел,то и сказал,без злобы,правда

Извините ..может и резковато.
просто обращаю внимание как кто не выложит фото изделия, или как что делается по ходу изготовления собственной конструкции как его тут же забрасывают помидорами и советами.
А так как те кто покупает(не аудиофилисты ) так я им включал и ТОР и не ТОР, и разницы с их слов не ощутили ...поэтому и..."Их действительно лучше готовые купить.."

PTAXA73, да всё нормально,мы тут и не к такому привыкши... Просто речь шла о ТВЗ-торах в уже сложившейся традиции ура-патриотизма и неоспоримой правоты проповедующего (ну как обычно),а тут Ваши в продолжение темы...А так то чего,если все довольны,так и хорошо-каждому своё... .

Mallek:

Zfghx:

Доброго вечера. Требуется просвещение от ламповых гуру. Ламповая гитарная голова 100Вт. Выходные лампы 6П3С. После замены на 6L6 на большой громкости подсвистывание и скрежет. Если хорошо ударить по струнам. Лампы рабочие 100%

6П3С
(выходной лучевой тетрод)

Основные размеры лампы 6П3С.

Общие данные
Лучевой тетрод 6ПЗС предназначен для усиления мощности низкой частоты.
Применяется в выходных однотактных и двухтактных каскадах приемников и усилителей низкой частоты, а также как высокочастотный генератор в магнитофонах, передающих устройствах и другой аппаратуре.
Катод оксидный косвенного накала.
Работает в любом положении. Выпускается в стеклянном оформлении цилиндрической и фигурной формы. Срок службы не менее 500 час.
Цоколь октальный с ключом. Штырьков 6.

Междуэлектродные емкости, пФ
Входная 11 +- 2. Выходная 8.2 + 1.5 - 1.4. Проходная не более 1.

Номинальные электрические данные
Напряжение накала, В 6.3
Напряжение на аноде, В 250
Напряжение на второй сетке, В 250
Напряжение смещения на первой сетке, В -14
Ток накала, мА 900 +- 60
Ток в цепи анода, мА 72 +- 14
Ток в цепи второй сетки, мА не более 8
Крутизна характеристики, мА/В 6 +- 0.8
Выходная мощность, отдаваемая при переменном напряжении на первой сетке 9.8 В и сопротивлении нагрузки в цепи анода 2500 Ом, Вт 5.4
Выходная мощность при напряжении накала 5.7 В, Вт не менее 4
Внутреннее сопротивление, кОм 22.5
Коэффициент усиления 13.5

Предельно допустимые электрические величины
Наибольшее напряжение накала, В 7
Наименьшее напряжение накала, В 5.7
Наибольшее напряжение на аноде, В 400
Наибольшее напряжение на второй сетке, В 300
Наибольшая мощность, рассеиваемая на аноде, Вт 20.5
Наибольшая мощность, рассеиваемая на второй сетке, Вт 2.75
Наибольшее постоянное напряжение между катодом и подогревателем, В 200
Наибольший ток утечки между катодом и подогревателем, мкА 100
Наибольшее сопротивление в цепи первой сетки, МОм 0.5
Напряжение источника анодного питания, В 450
Напряжение смещения на первой сетке при сопротивлении в цепи катода 500 Ом, В -50
Напряжение на второй сетке при сопротивлении в цепи второй сетки 17 кОм, В 250
Анодный ток при наличии возбуждения, мА 95
Ток в цепи второй сетки, мА 9
Мощность возбуждения, Вт 0.25 +- 0.5
Амплитуда напряжения возбуждения, В 80
Полезная выходная мощность, Вт 20 - 25

В форсированном режиме, повышая напряжение на аноде до 500 - 600 В, при напряжении на второй сетке 250 В, за счет снижения срока службы лампы можно снять мощность до 30 - 35 Вт. В удвоителе частоты, повышая напряжение смещения на первой сетке до 80 В и увеличивая амплитуду напряжения возбуждения до 110 В, можно снять с лампы мощность на второй гармонике до 12 Вт.

Характеристики зависимости токов анода и второй сетки от напряжения на аноде при напряжении на второй сетке 250 В
Ток в цепи анода ; ток в цепи второй сетки ; наибольшая мощность, рассеиваемая на аноде .

Характеристики зависимости тока анода от напряжения на аноде при разных напряжениях на второй сетке и напряжении на первой сетке 0 В

Характеристики зависимости выходной мощности и коэффициента нелинейных искажений от сопротивления нагрузки при напряжении на аноде 250 В, на второй сетке 250 В, напряжении смещения на первой сетке -14 В и напряжении сигнала 9.8 В
Как говорят. Изучайте мат часть (с)

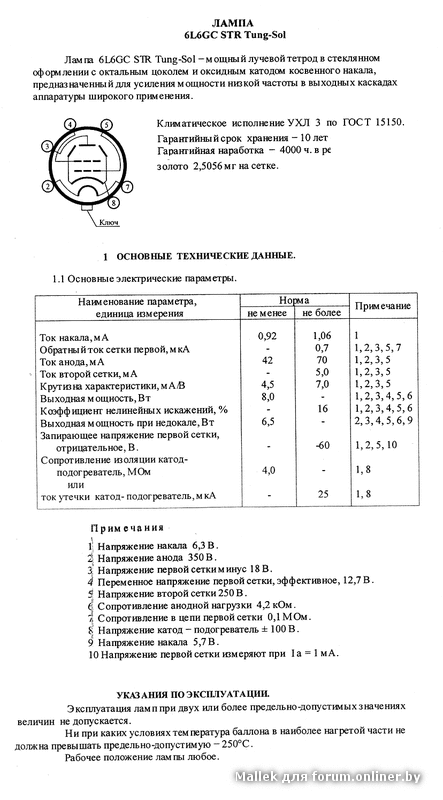

Короче разные Ra

oleg_s:

не то что у нас, что думаю, сразу в лоб табуреткой, не взирая на, моё мнение единственно верное, остальное бред
ЗЫ

Верно подмечено!))))

oleg_s:

Ужели челноком торы доматываете? Иле есть колесо?

Да челноком) потом колесо из ПВХ сделал.. Но...если честно лучше купить готовый силовой ТОР.

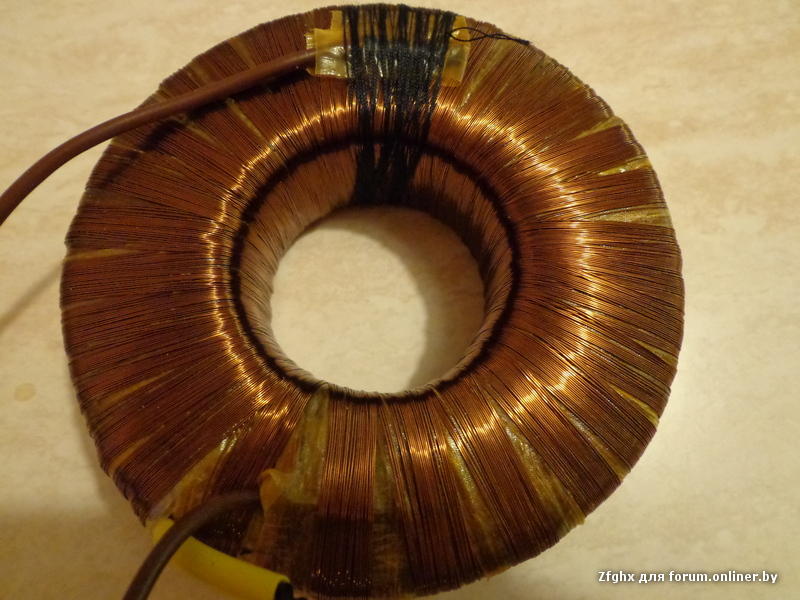

специально для фулл кастом усилителя. На фото анодная обмотка

Zfghx:

Короче разные Ra

pine:

В данных на 6П3С прямо указано Ri (внутреннее сопротивление) 22,5 кОм.

Опыта у Вас достаточно,что бы определить. Ху ес Ху......Всё предельно ясно чём проблема.

mixing-mastering:

на коленке фиг так плотно мотанешь.

В Минске коллега перемотает.
Звонил.но поздно было то!

Vlad.ai, Я тебя услышал.,но не поверил.
