Ламповые усилители реальность и иллюзии

Hetta начало есть.
Моё мнение по винилу:
корректор это такая штуковина,которая подбирается под конкретную голову-тонарм.
А про сам (ваш) винил лично я не вижу смысла что то менять в вашей системе,именно исходя из того винила что у вас есть.
Сколько же ещё открытий вас ждёт(если деньги не закончатся)
Удачи и как вам посоветовали

oleg_s:

Добро пожаловать в "палату". Это Ваше высказывание подтверждает, что ламповая зараза реально Вас сразила.

Hetta:

Может уши не те?!!!

курчавый:

конкретную голову-тонарм.

Hetta:

смотрю в сторону Victor gl7

meandr 63:

курчавый, ты случайно не знаешь,когда я себе такой куплю?

Я тебе его подарю И это случится в тот день,когда я уйду на пенсию.
Викторчик то доживёт до моей пенсии Сам посуди,на кой он мне нужен на пенсии Времени и денег у меня будет вагон и я напялю свою любимую майку

и поеду не к тебе в лес а наконец то на Фиджи.

larion:

Причем здесь...

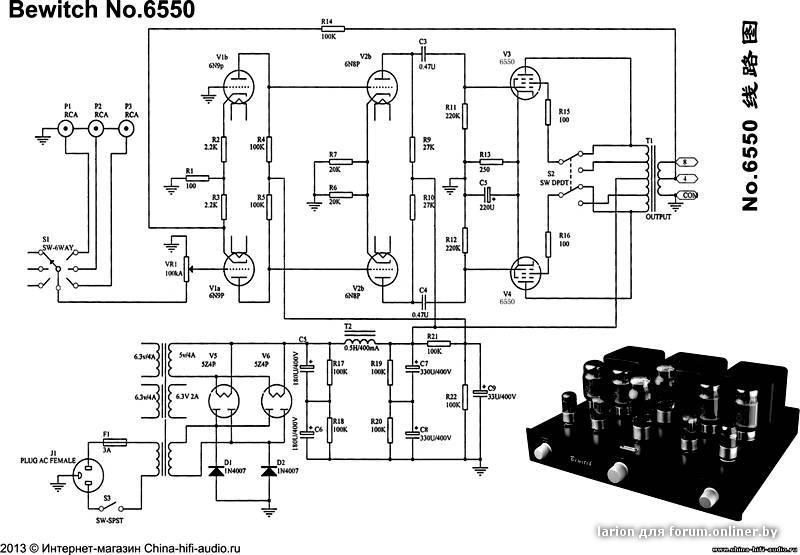

Ну вот, сразу есть тема входного "дифкаскада" ( простите, что не так называю, привык ), на переделать в какой ФИРН или более другое...Что должно гораздо резче сказаться чем замена ламп.

Ну вот и потянулось .... Главное зацепить! Начинать надо с малого и потиху. Есть твик его же, но это уже попозже. А пока хочется с этой схемкой повы.....ся. Ведь мы забываем что самое главное в звуке - что бы нравилось. А уж уши у всех разные.

Тем более мне уже повезло, я на пенсии!

Кстати друзья, если есть какие полезные ссылки по ФИ, можно в студию. Обязательно попробую и отпишусь. Может уже кто наступал на эти грабли. Предложения о покупке Prima Luna не рассматриваю

а нескромный вопрос
во что(BYN) этот полуфабрикат стал с пересылкой в РБ?

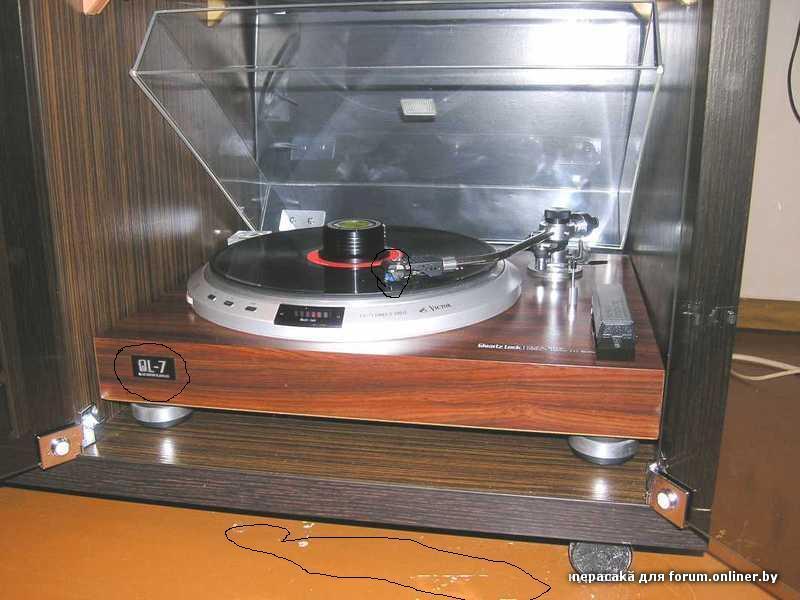

курчавый - твой Vиктор мне последнее время, не нравиться...

шильдик кривой, головка посинела, да и пол обшарпанный, не аудиофильский...

Апгрейт пора делать...

Hetta, Да мы просто Вам сча завидуем. Вы как первый раз девушку поцуловали. А завсегдатаи ужо давно не девственники в этом деле. Не принимайте близко к телу. Тут поржать-поглумиться, поспорить хлебом не корми. Я на первой лампе всю свою дискотеку переслушивал чуть ли не до утра. Рад за вас и желаю, что бы это состояние не прекращалось. А величина диода в питателе дело второстепенное.

larion:

Вот,попалось на глаза.Мы тут много говорили,в т.ч. и про зазор и про намотку,а здесь обобщение как бэ,в тоже время лаконично и по существу.А то тут рубашку рвут частенько за звание инженера трёх деталей... Сразу видно,что пишет человек грамотный и при этом культура на высоте.Думаю,не будет лишним...Взято с АудиоПортала украинского.

О торах в ТВЗ и не только...

****Этому посвящена куча работ по исследованию стационарных и динамических полей в магнитопроводе. Там все показано. Такая, казалось бы малость - резкое изменение конфигурации магнитопровода - очень неприятный момент. Все такие переходы - концентраторы магнитных силовых линий. В этих местах свойства магнитопровода отличаются от других участков, само собой носят нелинейный характер. В этом смысле ОЛ - самый оптимальный.
С размещением обмотки картина несколько иная. На прямолинейных участках витки перпендикулярны магнитопроводу и намагничивают его равномерно в объеме. В торе этого не соблюдается и на меньший диаметр приходится бОльшая плотность витков. В расчете то мы оперируем средней длиной магнитопровода, реально она растет с диаметром. А плотность обмотки в этом направлении уменьшается. Кроме того, конструкция витого магнитопровода такова, что если рассматривать его как отдельные кольца, то они разделены и изолированы в направлении изменения этого самого намагничивающего поля. Т.е. гораздо лучше выглядит в этом смысле тор, составленный из набора плоских колец, а не навитый лентой. Но он не технологичен и материалоемок.
С ростом индукции в сердечнике первыми в насыщение (особенно в торе, как теперь ясно) входят внутренние слои сердечника. С кольцами этот эффект гораздо меньше выражен, потому, что в направлении градиента магнитного поля сердечник изотропен хотя бы в пределах пластины. Это все пока в статике. В динамике это проявляется ростом гармоник, локальных потерь, ну и общих, конечно. Конечно, мы в граничных режимах сердечник не используем, индукцию никто задирать не будет, эффекты проявляются слабее, но они есть. Во многом поэтому EI сердечники в выходных трансформаторах звучат лучше. Я не призываю выбросить ПЛ, ШЛ, нет конечно. Просто "всяк до свого по своє" и представляя процессы и иногда можно по внешнему виду предположить что может быть лучше. Например, высокий тор будет лучше, чем низкий при равных сечениях.
А вообще звуковой трансформатор, как по мне - самый сложный трансформатор. Обеспечить работу с заданными характеристиками (частотными, импульсными, фазовыми) в диапазоне минимум 10 октав - сверхзадача! Трансформатор любого другого назначения на порядки проще сделать и повторить. И тут мы применяем известную формулировку - клубок компромиссов. А иначе - никак .
Прошу простить корявость изложения - дела давно минувших дней плюс издержки бытия.
****Вот еще добавлю к вышеизложенному. Постараюсь по-проще.
Когда-то давно, во времена ФИДО в приватной дискуссии с Женей Васильченко, мы пришли к выводу, что нет смысла использовать ТОР в ТВЗ. И вот почему.
Звуковой сигнал не является периодическим и синусоидальным.
Несинусоидальный периодический сигнал не является нечетной симметричной функцией, значит присутствует постоянная составляющая. Как минимум интермодуляция.
Функция мю от В (зависимость проницаемости от индукции) не линейна. Отсюда нелинейно значение комплексного сопротивления.
Влияние всего этого снижается с уменьшением амплитуды магнитной индукции, что ведет к конским размерам сердечника (Макаров).
Большой объем сердечника увеличивает потери, особенно при малых амплитудах (может поэтому макаровские трансы все таки не всем нравятся в звучании). Доменный шум, конечно не слышно, но он же никуда не денется.
Очень сильно на эти моменты влияет немагнитный зазор. Экспериментально это подтверждено.
На практике это реализовал Партридж (хотя авторство не очевидно).
Васильченко в своих трансах также применял (уже тогда) зазор в ТВЗ для РР.
Зазор обязательно необходимо регулировать. (Из практики скажу, что железо одной марки от партии к партии бывает так отличается, что требует корректировки КД). Для этого необходимо иметь такую возможность. В ТОРе это так сложно, что теряются его преимущества. Да и преимуществ из-за неравномерной намагниченности не так и много.
Для разных схем приоритет динамической емкости и индукции рассеяния меняется. Где-то важнее одно, где-то другое. Низкая Ls тора не всегда важнее, чем малая емкость обмоток, а в торе ее снижать сложно.
Хорошо будет тору в РР выходном каскаде синусоидального генератора.
Не следует подвергать сердечник большим нагрузкам при сборке и оставлять их такими после. Стягивать сильно - вредно. Магнитострикцию удержать не получится, а если пытаться, то там такое в железе начинается . Витки и сердечник вибрировать не должны, но достигать этого надо с умом. Не сильнее стягивать, а пропитывать сердечник и тщательно кладівать обмотку.

Тогда же мы пришли к консенсусу в отношении EI-железа. И тоже интересная подробность. У горячекатаного железа изменение магнитной проницаемости линейнее и меньше, чем у холоднокатаного. Хотя само значение мю и В меньше.
Никому ничего не навязываю, но надеюсь это поможет в более тонком понимании цели и достижении результатов. Даже без учета всего этого трансформатор будет работать и достаточно хорошо. Но мы же уже не спорим о разнице звучания конденсаторов . Экспериментировать с трансами гораздо дороже и вообще иногда нет возможности, но я надеюсь, что с учетом сказанного у нас будут получатся они хоть чуть-чуть лучше и уж всяко не хуже, чем на других форумах.

Ну конечно, Это ж с Украинского Аудиопортала взято!! Где ж ещё взять такую муть беспросветную. Главное сами ничего не попробовали,а выводы сделали.
1) почему в ТОРе ТВЗ применять надо именно ленту а не кольца как Украинцы рекомендуют ? Да потому что при прокате металла структура располагается вдоль проката металла. И в этом направлении магнитного потока железо работает наилучшим образом. Рулон режется роликовыми ножницами на полосы, плавно вдоль проката, а не штампуеться! При штамповке Ш железа и колец структура то вдоль,то поперёк магнитного поля идёт.
2) КПД ТВЗ ТОР максимальное из всех типов и ни какой потери нет.
3) Индуктивность рассеивания минимальна из всех типов ТВЗ.
4) Индуктивность максимальна из всех типов ТВЗ.Можно мотать меньше витков первички и меньше сопротивление иметь.!!
5) Длина витка минимальна из всех типов ТВЗ,поэтому активное сопротивление первички минимально!!!
6) Межобмоточные Ёмкости гораздо ниже чем в других типах ТВЗ. А автор даже не понимает и не знает как мотают современные ТВЗ ТОРы на заводах ТОРЕЛ и ТОРТРАНС. Он живёт ещё в середине 20го века по пониманию о ТОРах.
7)Наводки с ТОРа ТС и на ТОР ТВЗ минимальны. Даже положив ТВЗ ТОР на ТС ТОР и стянув одним болтом их , мы не обнаружим наводку 50Гц на выходе УНЧ. Поэтому конструируя шасси УНЧ вообще не заморачиваемся с расположением трансформаторов.
Проверка и сравнение различных ТВЗ дорогое удовольствие,пишут они. Это для них дорогое.Я же заказа 6 типов намотки ТОР ТВЗ и три типа намотки Ш образного и ПЛ сердечниках. И сравнил все показатели. ТОРы не оставили ни какого шанса
Ш образным сердечникам. ПЛ сердечники гораздо лучше чем Ш образные и проигрывают по трём позициям ТОРу.
Отстаивание прелестей трансформаторов на Ш образных сердечниках производится людьми,которые мотают трансформаторы дома на продажу. Станков для намотки ТОРов нет у них и мотают они на Ш железе и ПЛ ,ШЛ железе.Это их хлеб и они упорно будут отстаивать Ш железо. Это сказка у них та же самая как сказка о великолепном звучании винтажных усилителей 30-50х годов со свалок Америки и Европы.

Hetta:

Оконечные был Агеевский. Так вот этот гибрид меня тогда уже в 80-х меня удивил своим звучанием. И вот только сейчас я опять пришёл к "другому звуку" и опять слушаю того Jeff Becka на виниле. Супер!!!

Смолоду, как мартышки за блестящим, сняв портки, гонимся за новыми технологиями. восхищаясь ими. А, немного подустав, с годами, начинаем понимать, что ближе и дороже, такому невидимому органу, как душа.
И, все реже ставлю Iron Maden, а все чаще Утёсов, Мондрус, Кристалинская, которых 40 лет назад терпеть не мог. Заметил, что дуроскоп (телек) не включаю уж который месяц, а почти круглосуточно работает радио Культура на Пронинский SE-ламповичок на 6п-тройке и Перлесы 1120 и особо прелестны постановки радиотеатра. Вот в данный момент идет программа Рэтро с Артом Гарфункелом, ему 5 ноября стукнет 75.

курчавый:

Это специальное авдюфильское ДВП покрашено ещё аналоговой краской(какая была

Курчавый, это пять!
