Катушечные магнитофоны, их будущее... или цифра рулит?

ChapaiSF:

что творится у балфингера с их мотором на неодимах.

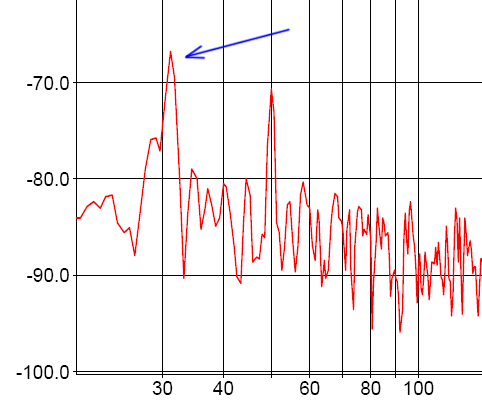

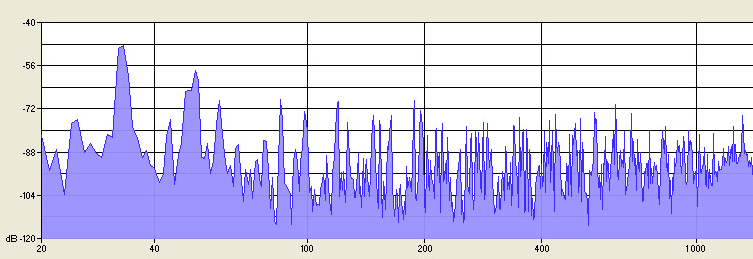

Оцифровки с Ballfinger доступны, можете проанализировать. Я делал анализ паузы, на спектре первая низкочастотная палка - это ведущий двигатель, похоже. И дальше сидит куча помех, от цифры, наверное.

Liv1:

[
Оцифровки с Ballfinger доступны, можете проанализировать. Я делал анализ паузы, на спектре первая низкочастотная палка - это ведущий двигатель, похоже. И дальше сидит куча помех, от цифры, наверное.

первая палка - это трансформатор в насыщении сидит.

а вот откуда взялся в 21 веке лес гармоник на сч и вч в 21, вот это удивляет..

китайские студенты "проектировали"?

Liv1:

А в той же Э-004 ведущий DD-двигатель ДБ-95 дает весьма сильную наводку на ГВ, которая при открытой шторке экрана головки заметно превышает наводку 50 Гц, а при закрытой шторке примерно равна ей.

чото у вас не того с наводками.

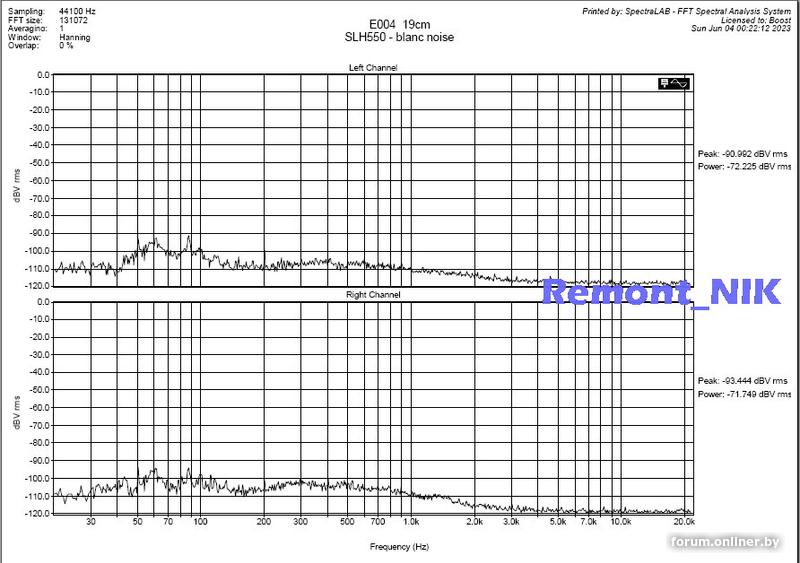

вот моя элька. видно что шум ленты преобладает.

в блоке питания разводку земли проинспектируйте.
похоже гдето косяк

powerday2017:

первая палка - это трансформатор в насыщении сидит.

А как трансформатор может давать палку на частоте 32 Гц?

powerday2017:

в блоке питания разводку земли проинспектируйте.

В БП разводка земли переделана. Это наводка на ГВ, как от нее избавиться, не знаю.

ChapaiSF:

я не знал что доступны- где? и это с какого - большого или мелкого плеера.

Есть видеоролики, где звук записан с линейного выхода Ballfinger, ссылку находил на форуме rt22. Запись была с большого M063.

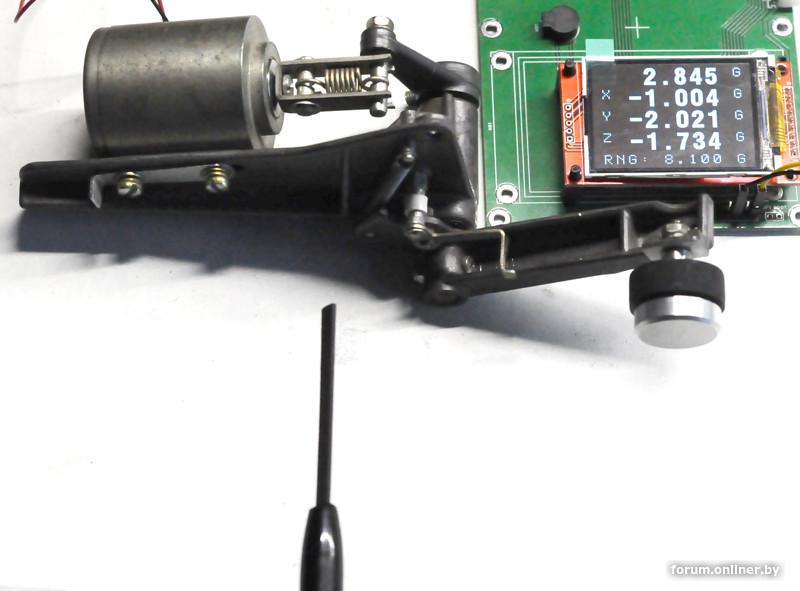

Про магнитик на тяге ролика. Мне продолжают писать про его влияние. На самом деле неодимовый магнит небольшого размера (у меня диаметром 6 мм) почти никак не влияет, добавляет к полю всего 0.1 Гс, что намного меньше магнитного поля Земли. Это невозможно заметить ни по шуму, ни по гармоникам. На фото измерения сделаны при токе удержания электромагнита 180 мА. Основное поле дает тяга электромагнита. Тут даже без магнитометра все ясно - к тяге довольно сильно магнитится отвертка (а к корпусу электромагнита - практически не магнитится). Измерения показывают то же самое: максимальное поле - в окрестностях тяги. Поэтому магнитик вполне можно применять для датчика скорости втягивания, а вот тягу очень желательно заменить латунной.

Первое фото без магнита, второе - с магнитом.

Сражение продолжается!
" ...На самом деле неодимовый магнит небольшого размера (у меня диаметром 6 мм) почти никак не влияет, добавляет к полю всего 0.1 Гс, что намного меньше магнитного поля Земли. Это невозможно заметить ни по шуму, ни по гармоникам."

"...Неучи, читай вредители, предлагают поставить в магнитофон рядом с трактом ленты и головками на ПОСТОЯННОЙ основе мощный постоянный неодимовый магнит, который в продолжительном времени будет намагничивать тракт ленты и головки.
Где ЭЛЕМЕНТАРНАЯ логика у неучей ?
Потеряли, подарили, пропили, забыли про логику ??? А может логики у неучей и не было вовсе ???"

"...если добавить просто толстый лист металла или бутерброда сталь отоженная+ алюминий"

Liv1:

На фото...

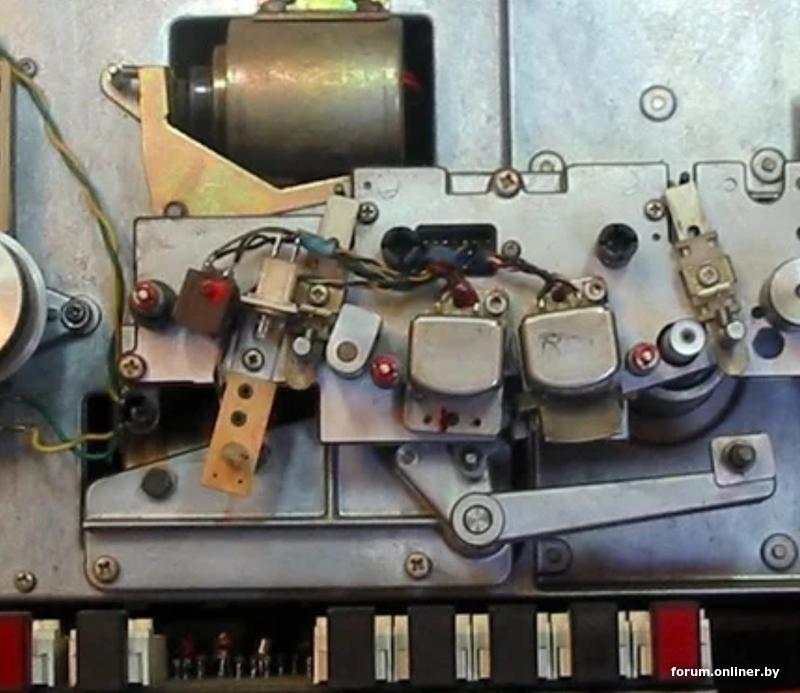

Да, глядя на фото, красивый узелок, одно удивляет, почему его разместили прямо за головками?)) А можно ли ЭМ, переместить в другое место, связав его с прижимным роликом длинной тягой?

andrejj-medan:

А можно ли ЭМ, переместить в другое место, связав его с прижимным роликом длинной тягой?

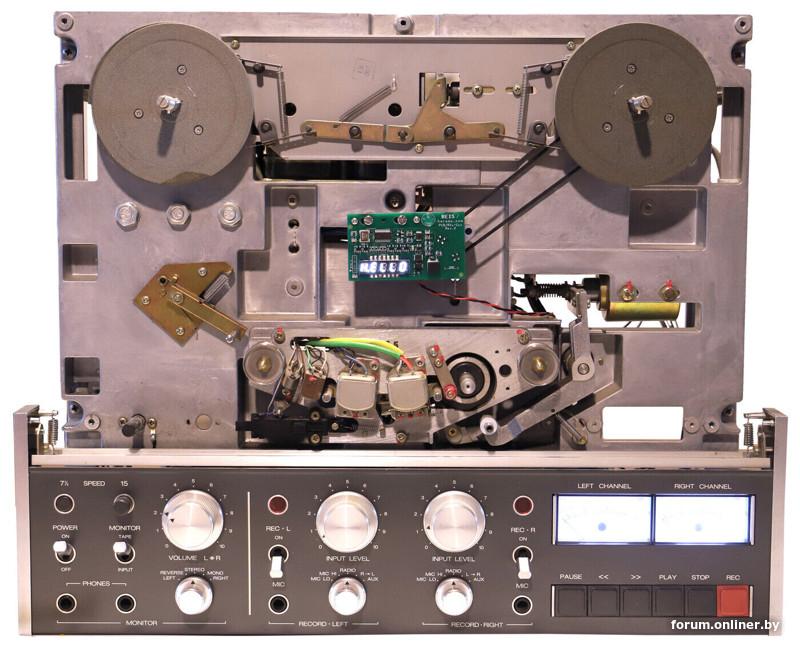

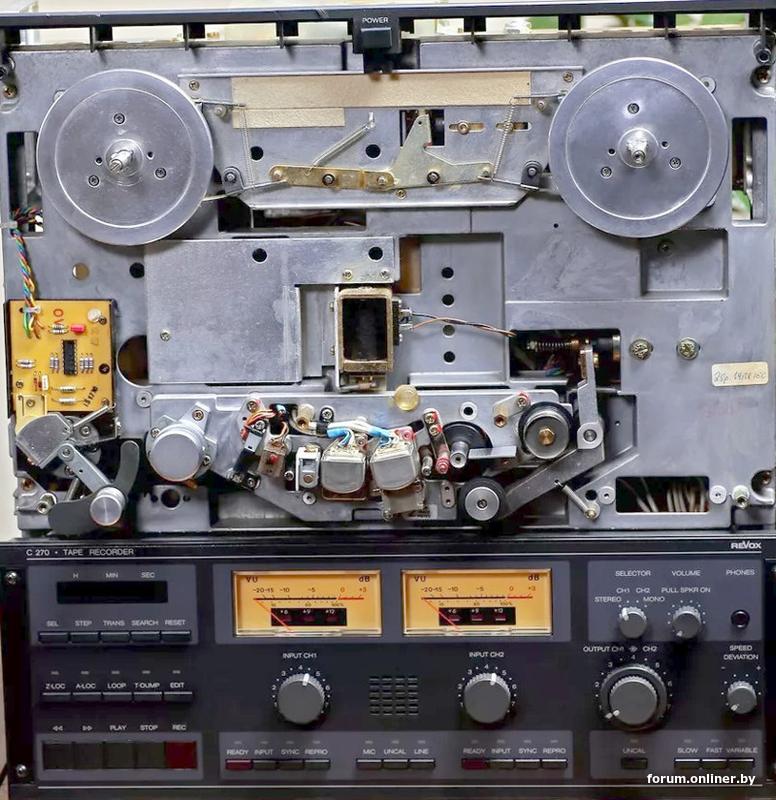

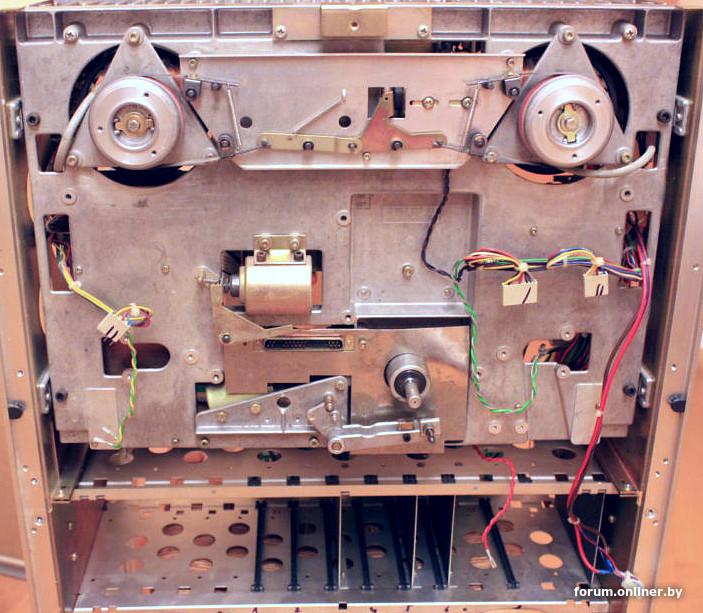

Это очень сложно, требуется механическая доработка шасси ЛПМ, мало кто на такое пойдет. А так - да, и в более раннем B77, и в более позднем C270 электромагнит ролика стоял в другом месте:

yasha212:

В revox 700 такая же проблема с наводками?

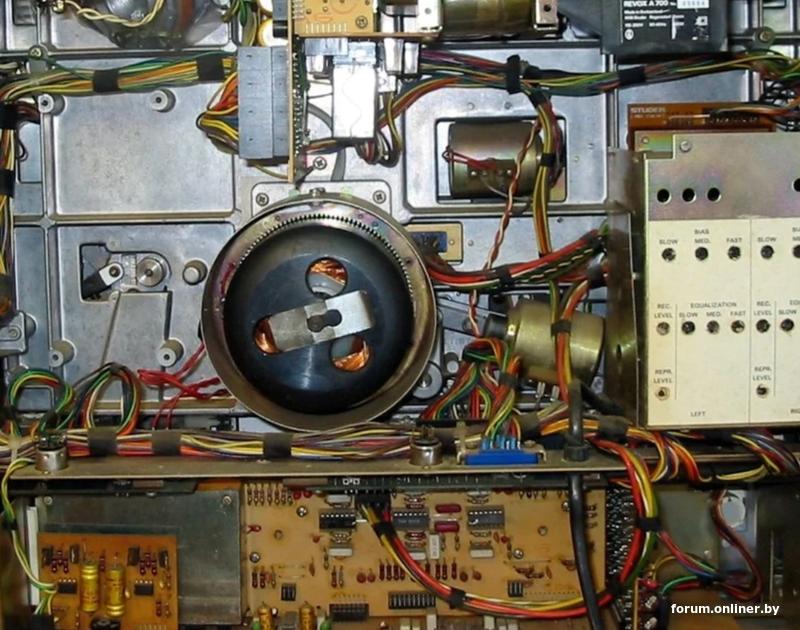

Не знаю, никогда с A700 не доводилось иметь дела. Все зависит от того, магнитная ли у него тяга электромагнита. Кто-то говорит, что магнитная, кто-то - что нет. И еще в A700 был (может не во всех, не знаю) экран ведущего двигателя, который закрывал частично и электромагнит.

aleksand_dudarev:

отодвинуть сам электромагнит чтобы зацепить за кочергу с другой( внешней ) стороны- это как минимум будет где -то ( по фото) 12-15 мм. ХВАТИТ ли места в обьеме аппарата???

Отодвинуть электромагнит можно. Если тягу зацепить с другой стороны, он отодвинется примерно на 24 мм. По измерениям при этом поле уменьшается с 2.8 до 1.8 Гс. Только крепление какое-то надо придумать, двух резьбовых стоек М4 может быть мало, ведь усилие магнита около 2 кГс.

aleksand_dudarev:

в умных книгах написано- что желательно экраны делать из чередующихся металлов ...
например пермаллой+ алюминий и опять пермаллой... или пермаллой + медь потом опять пермаллой = возрастает эффективность....

Это только для переменных полей. Экран из стали 1.5 мм пробовал, уменьшает поле примерно в 2 раза. Из пермаллоя 1 мм - примерно в 3 раза.

aleksand_dudarev:

конструкция магнитопровода электромагнита другая....

Конструкция электромагнита точно такая же.

aleksand_dudarev:

1- посмотреть в огороде или в ближайшем строймагазине трубу водопроводную с внутренним диаметром чуть больше чем внешний диаметр электромагнита.

Что за труба и зачем она? В простейшем случае - две резьбовых стойки М4 длиной 24 мм, и всё.

aleksand_dudarev:

Liv1, ну чтобы дополнительный экран был...

Имеете в виду стальную трубу с внутренним диаметром 42 мм и выше? Так это грузовик понадобится, чтобы привезти.

aleksand_dudarev:

зачем ее везти ? ее понадобится 10 см длины...

А где ее взять 10 см? Ваши советы совершенно оторваны от реальности.

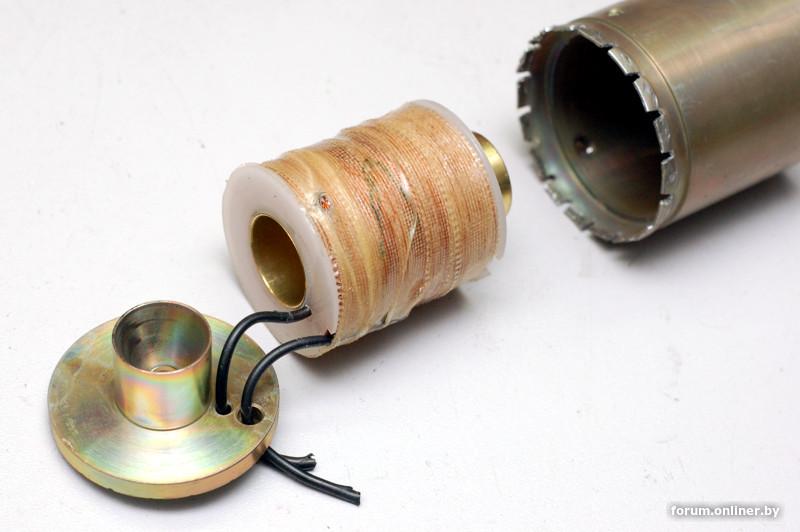

Не стоит это того. Зачем труба, если можно просто лист, если хочется экрана? Тем более, у электромагнита сбоку контактная колодка, придется делать вырез. И главное, не крутить в него длинные винты, а то мне однажды пришлось разбирать магнит от Э-004 и восстанавливать оборванную винтом обмотку.
